Comment une soudeuse à pédale ferme un sac

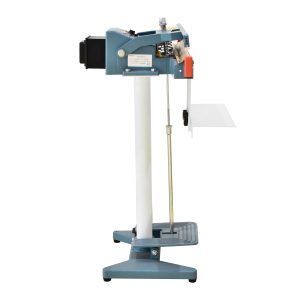

Le sac repose sur l’étagère devant les mâchoires. L’opérateur aplatit l’ouverture du sac sur la barre, puis appuie sur la pédale. Cela ferme les mâchoires sur le sac ; sur les modèles à impulsion, cela déclenche aussi le chauffage.

La chaleur et la pression soudent les deux couches de film, et la soudure se fixe en refroidissant. Une soudeuse à pédale laisse les deux mains libres pour maintenir le sac droit et bien plat.

Commencez par remplir le sac avec le produit. Ensuite, aplatissez l’ouverture du sac sur la barre avec les deux mains, sans pli. Appuyez sur la pédale pour fermer les mâchoires. Sur le modèle à chaleur constante, maintenez la pédale enfoncée pendant la durée de soudure. Sur les modèles à impulsion, maintenez-la jusqu’à ce que le voyant s’éteigne puis une à deux secondes de plus, relâchez la pédale et retirez le sac ; la soudure atteint sa résistance maximale en refroidissant.

Il est important de laisser suffisamment de film vide au-dessus du contenu du sac. Cet espace permet d’aplatir l’ouverture sur la barre sans que le produit ne vienne dans la zone de soudure. Si le contenu est trop proche de la ligne de soudure, il risque d’être pris dans la soudure, ce qui l’affaiblit et peut provoquer des fuites. Par exemple, pour un sac de poudre, veillez à ce que la poudre soit bien en dessous de l’ouverture avant de souder.

L’étagère devant les mâchoires soutient le sac rempli pendant la soudure, pour que le poids du contenu ne tire pas sur la soudure tant qu’elle est chaude. Tenez toujours l’ouverture du sac tendue avec les deux mains lors de la fermeture des mâchoires. Tout pli ou ride dans l’ouverture est un point faible où le sac pourrait s’ouvrir plus tard.

Thermoscelleuse à impulsion ou à chaleur constante : fonctionnement

La ZONE300D est une thermoscelleuse à chaleur constante. La barre reste à la température réglée, prête pour chaque sac. Ce modèle soude les sacs épais et les sachets aluminium (film métallisé). La soudure fait 300 mm de long et 14 mm de large, avec une température réglable de 0 à 300 °C.

Les ZONE450F et ZONE600F sont des thermoscelleuses à impulsion. Un fil dans la barre chauffe uniquement lorsque les mâchoires sont fermées, puis refroidit sous pression. La soudure se fixe avant l’ouverture du sac. Ces deux modèles soudent le film PE, le film PP et les films multicouches. La ZONE600F ferme les sacs larges jusqu’à 600 mm en une seule opération. Pour souder des sachets aluminium, choisissez la ZONE300D.

La ZONE300D réalise une soudure de 14 mm de large, plus large que la soudure de 2 à 5 mm produite par les ZONE450F et ZONE600F. Une soudure large est utile pour les contenus lourds ou volumineux, car elle offre plus de surface pour supporter le poids. Par exemple, un sac lourd de granulés jusqu’à 300 mm de large est fermé sur la ZONE300D, où la soudure de 14 mm porte le contenu. Les modèles à impulsion, avec leur soudure plus étroite, conviennent aux sacs PE et PP standards.

La ZONE300D maintient sa barre chaude en permanence lorsqu’elle est allumée, elle est donc prête dès que la pédale est actionnée. Les modèles à impulsion ne consomment de l’énergie de chauffage que pendant la brève impulsion lorsque les mâchoires sont fermées, donc entre deux sacs, ils ne chauffent pas.

Avec la barre à chaleur constante, il est important de garder les mains éloignées de la zone de soudure, car la barre reste chaude même hors soudure. Éteignez toujours la machine lors des pauses prolongées pour éviter les brûlures accidentelles et économiser l’énergie. Après avoir allumé la ZONE300D, attendez que la barre atteigne la température réglée avant de souder le premier sac.

Une barre à impulsion est froide entre deux sacs, ce qui réduit le risque de brûlure accidentelle lors du réglage ou du positionnement du sac. La soudure refroidit sous pression avant l’ouverture des mâchoires, ce qui donne une finition plate et nette sur film fin. Ce processus ajoute une à deux secondes d’attente par sac, mais la soudure est fixée avant de déplacer le sac. En résumé, les sachets aluminium et sacs épais jusqu’à 300 mm de large se soudent sur la ZONE300D ; les sacs PE et PP de taille standard vont sur la ZONE450F ou la ZONE600F, qui acceptent aussi les sacs plus larges que 300 mm.

ZONE300D, ZONE450F et ZONE600F : tableau comparatif

Le tableau ci-dessous compare les thermoscelleuses ZONE300D, ZONE450F et ZONE600F selon la longueur de soudure, le type de chauffage, les films soudés et les principaux réglages.

Pour utiliser le tableau comparatif, commencez par la ligne film : si vous devez souder des sachets aluminium, seule la ZONE300D convient. Ensuite, comparez la longueur de soudure avec la largeur de votre sac, puis la largeur de soudure, plus grande sur le modèle à chaleur constante. Enfin, vérifiez l’alimentation, car la ZONE300D fonctionne uniquement en 220 V, tandis que les modèles à impulsion acceptent 110 V ou 220 V.

Quels sacs une thermoscelleuse ferme selon le modèle

La ZONE300D soude les films PE et PS ainsi que les laminés multicouches, y compris les sachets avec une couche d’aluminium. Les modèles ZONE450F et ZONE600F soudent les films PE et PP ainsi que les films multicouches. La longueur de soudure est de 300 mm, 450 mm ou 600 mm selon le modèle.

Une thermoscelleuse pour sachets doit couvrir toute la largeur de l’ouverture du sachet en une seule pression. La ZONE600F ferme les sacs, gaines et housses jusqu’à 600 mm de large.

Les laminés avec feuille d’aluminium sont utilisés lorsque la lumière et l’humidité doivent être tenues à l’écart du contenu du sachet. Ces sachets se soudent sur la ZONE300D, qui gère les laminés aluminium et autres multicouches. Un sachet aluminium n’est étanche à l’humidité que si la soudure est complète sur toute l’ouverture : vérifiez donc chaque soudure visuellement.

Les sachets à soufflets latéraux présentent quatre couches de film au niveau des plis, ce qui rend la soudure plus exigeante. Les soufflets doivent être bien aplatis et, en général, il faut un peu plus de chaleur ou un temps de chauffe plus long qu’avec un sachet plat du même film, car la soudure doit traverser quatre couches au niveau des soufflets. Par exemple, lors de la fermeture d’une gaine à soufflets, assurez-vous que les plis sont bien plats et augmentez le réglage si la soudure au niveau du soufflet est plus faible que le reste.

Un film plus épais nécessite plus de chaleur ou un temps de chauffe plus long pour une soudure correcte. Les sachets épais se soudent sur le modèle à chaleur constante, dont la barre reste chaude et fournit la chaleur nécessaire pour garantir la tenue de la soudure.

Si vous soudez un sachet avec fermeture à glissière, soudez toujours au-dessus de la glissière, jamais à travers, car la glissière ne se soude pas et empêche l’ouverture de rester bien plate.

Réglages et utilisation : soudeuse à impulsion et à chaleur constante

Sur le modèle à chaleur constante, commencez avec une température basse et augmentez-la par petits paliers jusqu’à ce que la soudure tienne. Le temps de soudure correspond à la durée d’appui sur la pédale. Sur les thermoscelleuses à impulsion, démarrez avec un temps de chauffe court et ajoutez des dixièmes de seconde jusqu’à obtenir une soudure solide.

Posez l’ouverture du sachet bien à plat sur la barre, sans plis. Sur les modèles à impulsion, attendez une à deux secondes après l’extinction du voyant, puis retirez le sachet latéralement, jamais vers l’avant : la soudure est prise mais encore chaude, et tirer vers l’avant peut l’ouvrir.

Pour trouver le bon réglage pour un nouveau sachet, utilisez un échantillon réel. Commencez avec une température basse ou un temps de chauffe court, soudez le sachet, laissez-le refroidir, puis tirez sur les deux côtés. Si la soudure s’ouvre, augmentez légèrement le réglage et recommencez. Le bon réglage est atteint lorsque le film se déchire à côté de la soudure au lieu que la soudure elle-même ne s’ouvre.

Des signes que le réglage est trop élevé sont le film qui se rétracte de la barre, devient mince ou brûle, ou colle au tissu PTFE. Si le réglage est trop bas, la soudure s’ouvre facilement. Vérifiez à nouveau le réglage lors de la réception d’un nouveau lot de sachets, car l’épaisseur du film peut varier d’une livraison à l’autre. Après de nombreuses soudures consécutives, les mâchoires d’un modèle à impulsion chauffent, donc un temps de chauffe correct au début peut devenir trop long ensuite ; vérifiez la soudure de temps en temps lors d’une longue série.

Il est utile de noter le bon réglage pour chaque type de sachet sur une fiche à garder près de la machine, afin que l’opérateur suivant ne doive pas tout recommencer. Sur le modèle à chaleur constante, comptez le même temps pour chaque sachet afin que chaque soudure reçoive la même quantité de chaleur.

Soudeuse à pédale ou soudeuse à bande : quel choix

Une soudeuse à pédale ferme un sachet à la fois par la chaleur et la pression. Cela convient aux postes de conditionnement où les sachets sont remplis et soudés à la main. Une soudeuse à bande transporte les sachets entre des courroies et les soude sans arrêt, ce qui convient aux lignes avec de nombreux sachets par heure.

Les trois thermoscelleuses présentées ici sont des modèles à pédale pour fermer les sachets à la main : en tant que thermoscelleuse industrielle sur un poste de conditionnement, chacune ferme un sachet jusqu’à la longueur de sa barre en une seule pression.

Avec une soudeuse à pédale, l’opérateur contrôle le rythme de travail. Le remplissage du sachet et sa mise en place sur la barre prennent le plus de temps, tandis que la soudure elle-même ne dure que quelques secondes. Si le temps de préparation est plus long que celui de la soudure, passer à une machine plus rapide n’accélérera pas le poste. Une soudeuse à pédale accepte aussi des sachets de tailles différentes sans réglage, tandis qu’une soudeuse à bande est réglée pour un format unique et conçue pour un flux régulier du même sachet.

Les soudeuses à bande existent en versions verticales pour les sachets remplis qui tiennent debout et en versions horizontales pour les sachets plats. Beaucoup de soudeuses à bande peuvent imprimer une date ou un code dans la soudure pendant le processus.

Parce qu’une machine emballage sous vide retire l’air, elle est choisie pour les produits à protéger de l’air ; un modèle à pédale ferme le sachet avec l’air à l’intérieur. Les modèles à pédale ici sont montés sur colonne, avec une tablette pour le sachet et une pédale qui laisse les deux mains libres pour le positionnement. Cette configuration convient mieux aux longues barres et aux sachets lourds qu’une petite soudeuse posée sur une table.

Quels matériaux peuvent être thermoscellés

Une thermoscelleuse assemble deux couches de film thermoplastique, comme le PE ou le PP, par la chaleur et la pression. Un laminé se soude si sa couche intérieure est un film soudable, y compris les laminés aluminium ; les sachets avec aluminium se soudent sur une thermoscelleuse à chaleur constante.

Le papier ou le carton seuls ne se soudent pas. Avec les sachets imprimés ou laminés, c’est la couche intérieure qui compte, pas l’extérieur : un sachet imprimé à l’extérieur se soude selon son film intérieur.

En règle générale, les deux couches doivent être du même plastique : le PE se soude avec le PE et le PP avec le PP, mais le PE ne se soude pas avec le PP.

Demandez à votre fournisseur la matière et l’épaisseur du sachet, et vérifiez si la couche intérieure est soudable. Cette information détermine le modèle et les réglages nécessaires. Par exemple, si le fournisseur confirme un film PE fin, les modèles à impulsion sont à privilégier, et le temps de chauffe sera adapté à l’épaisseur ; un sachet PE épais va sur le modèle à chaleur constante.

Un sachet papier avec doublure PE se soude comme du PE : la chaleur traverse le papier et les deux doublures PE fusionnent à l’intérieur de la soudure, ce qui demande plus de chaleur ou de temps qu’un sachet PE. La ZONE300D peut aussi souder le film PS, tandis que les modèles à impulsion sont conçus pour le PE, le PP et les films multicouches.

Ce qui fait tenir une soudure sur un sachet

Une soudure tient lorsque la chaleur, la pression et le temps conviennent au film. La température ou le temps de chauffe se règle sur la machine selon la matière et l’épaisseur du sachet, et s’ajuste jusqu’à ce que la soudure tienne sans brûler ni rétracter le film.

L’ouverture du sachet doit être propre, sèche et bien à plat sur la barre. Les plis ou la poudre dans la zone de soudure affaiblissent la soudure. Une soudure large supporte des contenus lourds et donne un aspect régulier. Une soudure étroite à impulsion consomme peu d’énergie car la barre chauffe uniquement pendant la soudure.

La pression nécessaire pour une bonne soudure provient de la pédale et du patin supérieur. Si les soudures faiblissent à un endroit précis de la barre, vérifiez d’abord le patin et le tissu PTFE à cet endroit : un patin abîmé donne une pression inégale, et un tissu usé fait coller le film et chauffe de façon irrégulière.

Une bonne soudure est claire et régulière, sans plis, bulles ni traces de brûlure. Pour garder la zone de soudure propre lors du remplissage, repliez le haut du sachet vers l’extérieur comme un revers ou utilisez un entonnoir, afin que la poudre ou le liquide n’atteigne pas l’intérieur de l’ouverture à souder. Avec des liquides, gardez le sachet debout pour que le liquide reste éloigné de l’ouverture jusqu’à ce que la soudure ait refroidi. Une bonne soudure est régulière sur toute sa longueur ; un point faible à une extrémité indique souvent que le sachet n’était pas bien aligné.

La solidité de la soudure s’acquiert pendant le refroidissement : il ne faut donc pas tirer sur le sac ni solliciter la soudure tant qu’elle est encore chaude. Pour les contenus lourds, réaliser deux soudures l’une au-dessus de l’autre offre une sécurité supplémentaire ; la seconde soudure se fait juste au-dessus de la première, sur un film encore propre et bien plat.

Ce qui influence le prix d’une thermoscelleuse

Le prix d’une thermoscelleuse dépend surtout du type de chauffage, du contrôle de la température ou du temps, ainsi que de la conception du bâti et des mâchoires, bien plus que de la longueur de la barre.

Le prix actuel de chaque thermoscelleuse est affiché sur sa fiche produit ci-dessus, et les trois modèles bénéficient d’une garantie de 12 mois. Pour obtenir une offre, utilisez le bouton Demander une offre sur la fiche produit ; le bouton Ajouter à la demande permet de regrouper plusieurs produits dans une seule demande.

Le coût d’utilisation est faible : il concerne le tissu PTFE, le fil chauffant sur les modèles à impulsion et le patin de pression supérieur. Garder un jeu de pièces de rechange à proximité de la machine évite les arrêts imprévus au poste d’emballage.

La ZONE300D maintient sa barre chaude grâce à deux éléments de 175 W, elle est donc toujours prête à souder. Les modèles à impulsion, ZONE450F et ZONE600F, consomment 800 W ou 1 000 W, mais uniquement pendant chaque brève impulsion de chauffe. Lorsque les sacs sont soudés par intermittence et non en continu, les modèles à impulsion consomment moins d’énergie sur une journée.

Quelle longueur de barre de soudure choisir ?

La barre de soudure doit être au moins aussi longue que la largeur de l’ouverture du sac. Si la barre est trop courte, il faut deux pressions, ce qui crée un point faible à la jonction des soudures. Toute l’ouverture du sac doit reposer à plat sur la barre en une seule opération.

Pour choisir la bonne longueur de barre, mesurez l’ouverture du sac à plat et comparez-la à la barre : la ZONE450F accepte des sacs jusqu’à 450 mm de large, mais un sac qui occupe toute la longueur de la barre est difficile à positionner bien droit. Si votre sac le plus large approche la longueur d’une barre, opter pour la barre supérieure facilite le travail et évite les points faibles aux extrémités.

Pour mesurer un sac à soufflets latéraux, repliez les soufflets avant de mesurer la largeur. Une barre longue permet aussi de fermer de petits sacs : il est possible de souder deux ou trois petits sacs côte à côte en une seule opération, à condition que leurs ouvertures soient bien à plat et ne se chevauchent pas. Les modèles ZONE300D, ZONE450F et ZONE600F offrent des longueurs de barre de 300 mm, 450 mm et 600 mm.

Points à vérifier avant de commander une thermoscelleuse

Vérifiez la largeur maximale d’ouverture de sac à souder, le type de film et son épaisseur, et si le sac est un complexe aluminium. Comptez le nombre de sacs à fermer par heure, mesurez l’espace disponible au poste d’emballage, et assurez-vous de disposer d’une prise monophasée avec terre séparée. Notez aussi si les sacs contiennent des poudres, des liquides ou des charges lourdes, car cela influence la propreté de l’ouverture et la nécessité d’une double soudure.

Le tableau comparatif ci-dessus indique ensuite quel modèle convient : pour les sacs aluminium jusqu’à 300 mm de large, privilégiez le modèle à chaleur constante ; pour les grands sacs, choisissez la barre la plus longue.

Demandez aussi à votre fournisseur de sacs quelques échantillons, afin de pouvoir régler la machine avec des sacs réels dès le premier jour.

Si la soudure devient l’étape la plus lente au poste d’emballage et que le nombre de sacs à fermer par heure augmente, une soudeuse à bande qui fait avancer les sacs sans arrêt sera plus adaptée qu’une soudeuse à pédale.

Prévoyez l’espace autour de la machine. L’encombrement varie de 345 × 480 mm pour la ZONE300D à 700 × 570 mm pour la ZONE600F. Prévoyez de la place supplémentaire pour l’opérateur et une table pour poser les sacs pleins et vides de chaque côté. Les sacs lourds doivent pouvoir reposer juste après la soudure, près de la machine, afin de ne pas solliciter la soudure tant qu’elle est encore chaude.

Entretien et pièces d’usure pour votre thermoscelleuse

Ne fermez jamais les mâchoires à vide : cela brûle le tissu PTFE. Le tissu PTFE et le fil chauffant (sur les modèles à impulsion) sont des pièces d’usure. Remplacez le patin de pression supérieur si la soudure devient irrégulière.

Gardez la barre et le tissu PTFE propres et secs. Ne les nettoyez jamais à l’humide et n’enlevez pas de film durci avec un objet dur. Tous les modèles fonctionnent sur une prise monophasée avec terre séparée. Aucun besoin d’air comprimé.

Le tissu PTFE recouvre la barre de soudure et empêche le film de coller pendant la soudure. Si le tissu est brûlé, déchiré ou que du film y adhère, la soudure devient irrégulière et le film risque de coller à la barre. Dans ce cas, remplacez le tissu pour retrouver une soudure propre et régulière. Par exemple, si le sac est difficile à retirer ou que la soudure paraît rugueuse, vérifiez d’abord l’état du tissu PTFE.

Un fil chauffant brûlé ne permet plus de souder le sac : gardez donc un fil et un tissu de rechange à portée de main pour les modèles à impulsion. Nettoyez toujours la barre à froid, avec un chiffon doux et sec pour enlever les résidus de film. Éteignez et débranchez la machine avant toute intervention sur une pièce d’usure, pour travailler en sécurité et éviter tout risque électrique.

Questions sur les thermoscelleuses

Ces thermoscelleuses peuvent-elles fermer des sacs aluminium ou métallisés ?

Oui, avec la ZONE300D : en tant que thermoscelleuse à chaleur constante, elle soude les sacs aluminium (complexes métallisés) jusqu’à 300 mm de large et les complexes multicouches. Les modèles à impulsion sont conçus pour le PE, le PP et les films multicouches.

Quelle est la plus grande ouverture de sac que ces machines peuvent souder ?

La thermoscelleuse à impulsion ZONE600F ferme des sacs jusqu’à 600 mm de large en une seule opération. La ZONE450F soude jusqu’à 450 mm et la ZONE300D jusqu’à 300 mm.

Quelle alimentation électrique ces thermoscelleuses nécessitent-elles ?

Les trois thermoscelleuses fonctionnent sur une prise monophasée classique avec terre séparée. Les modèles ZONE450F et ZONE600F acceptent du 110 V ou du 220 V, et la ZONE300D fonctionne en 220 V.

Ces thermoscelleuses nécessitent-elles de l’air comprimé ?

Non, aucune de ces thermoscelleuses n’a besoin d’air comprimé. Ce sont des modèles à pédale qui requièrent uniquement une alimentation électrique monophasée.
