Agrafe feuillard, chape et boucle : comment chaque pièce maintient le feuillard

Trois pièces ferment un feuillard : une chape pour feuillard PP, une agrafe pour feuillard acier et une boucle en fil pour feuillard textile ou composite. La chape se sertit avec un outil, l’agrafe avec une pince, et la boucle se verrouille sous la tension du feuillard. Chaque pièce correspond à un type et une largeur de feuillard précis.

Quand l’outil réalise lui-même la jonction, aucune pièce n’est nécessaire. Les cercleuses électriques et pneumatiques pour feuillard PET et PP soudent la jonction par friction. Les tendeurs acier sans chape comme BO-51, A3 et A4 verrouillent le feuillard acier sans agrafe feuillard ni chape.

Chacune de ces trois pièces est conçue pour un type de feuillard précis et ne peut pas être utilisée pour un autre.

Les chapes et agrafes fonctionnent en étant serties autour des deux extrémités superposées du feuillard. L’outil ou la pince presse le métal pour bloquer le feuillard. À l’inverse, une boucle en fil ne se sertit pas : on passe le feuillard dans la boucle puis on le tend avec un tendeur. La tension maintient la boucle verrouillée.

Il est essentiel que chaque pièce corresponde à la largeur du feuillard. Si la chape ou l’agrafe est trop large, elle ne serre pas et la jonction peut glisser sous charge. Si la pièce est trop étroite, elle ne ferme pas. Par exemple, une agrafe acier 16 mm ne retiendra pas un feuillard acier 19 mm. Vérifiez toujours la largeur du feuillard avant de charger l’outil, surtout lors d’un changement de produit ou de dimension pendant un poste.

Le feuillard textile permet de faire un nœud à la place d’une boucle, mais le feuillard composite nécessite toujours une boucle pour la jonction.

Pour une jonction sertie avec une chape ou une agrafe, les deux extrémités du feuillard doivent se superposer à plat et bien alignées dans la pièce. Si une extrémité est tordue ou mal positionnée, la chape ou l’agrafe ne se ferme pas correctement et la jonction peut glisser sous charge.

Chapes métalliques pour feuillard PP : dimensions et outils

Les chapes métalliques pour feuillard PP sont en acier galvanisé et existent en 13 mm pour feuillard PP 12–13 mm et en 16 mm pour feuillard PP 15–16 mm. Chaque boîte contient 1 000 chapes métalliques. La chape se sertit avec l’outil manuel PPST-13/16. Pour le cerclage plastique avec cercleuse électrique ou pneumatique, aucune chape n’est nécessaire car ces outils soudent la jonction.

Adaptez toujours la dimension de la chape à la largeur du feuillard PP. Ces chapes sont réservées au feuillard PP ; les outils qui soudent le feuillard PET et PP par friction n’utilisent pas de chape.

L’outil manuel PPST-13/16 sert à tendre le feuillard PP, sertir la chape et couper le feuillard en une seule opération. Cet outil ne nécessite ni alimentation électrique ni air comprimé, ce qui le rend adapté aux zones sans accès à ces ressources.

Vous utilisez une chape pour chaque jonction. Par exemple, pour cercler une palette avec quatre feuillards, il faut quatre chapes. Comptez donc les chapes comme les feuillards lors de la préparation de vos commandes. Le feuillard PP et les cercleuses électriques et pneumatiques pour feuillard PET et PP sont proposés dans la catégorie cerclage plastique.

Sur l’outil PPST-13/16, placez la chape sur le feuillard avant la tension. Commencez par bloquer l’extrémité du feuillard sous la poignée presse-feuillard, faites le tour de la charge et insérez le feuillard dans la broche de tension. Placez la chape sur le recouvrement à ce stade. Actionnez la poignée de tension jusqu’à obtenir la tension souhaitée, puis appuyez sur la poignée de serrage pour sertir la chape et couper le feuillard en un seul geste.

Ces chapes métalliques ne conviennent pas au feuillard acier, qui nécessite les agrafes feuillard de cette catégorie.

Tableau des produits : boucle de cerclage, agrafe feuillard et boucle pour feuillard

Le tableau ci-dessous présente les quatre produits de cette catégorie. Il indique le type de feuillard, les dimensions disponibles, le nombre de pièces par boîte et l’outil adapté à chaque pièce.

Pour utiliser le tableau, identifiez d’abord le type de feuillard : PP, acier, textile ou composite. Ensuite, vérifiez la largeur de votre feuillard, car chaque pièce est conçue pour une largeur précise. Trouvez la pièce correspondante et voyez quel outil est nécessaire pour la fermer. Le nombre de pièces par boîte varie selon la pièce et la largeur, commandez donc en fonction du nombre de jonctions à réaliser, pas seulement par boîte. Par exemple, pour du feuillard composite 19 mm, choisissez la boucle en fil 19 mm et le tendeur adapté.

Agrafes pour feuillard acier : manuelles et pneumatiques

Les agrafes pour feuillard acier existent en agrafe manuelle 16 x 40 mm et en agrafe pneumatique 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm. Les agrafes manuelles sont conditionnées par 1 000 pièces. Les agrafes pneumatiques sont livrées par 1 000 pièces, sauf le format 32 x 57 mm qui contient 800 pièces. Toutes les agrafes pour cerclage acier sont à usage unique et se coupent avec le feuillard.

L’AIR Metal est un appareil de cerclage pneumatique pour feuillard acier qui réalise la fermeture avec une agrafe feuillard. Les appareils acier sans agrafe, comme les modèles BO-51, A3 et A4, verrouillent le feuillard sans nécessiter d’agrafe pour feuillard.

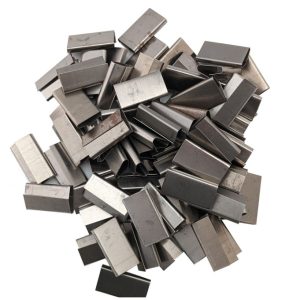

Les agrafes manuelles pour feuillard acier mesurent 16 x 40 mm et conviennent au feuillard acier de 16 mm de large. Elles s’utilisent avec un tendeur manuel et une pince à sertir qui sertit l’agrafe autour des deux extrémités superposées du feuillard.

Les agrafes pneumatiques pour feuillard acier existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm, adaptées aux feuillards acier de 16, 19, 25 et 32 mm de large. Ces agrafes sont fabriquées en acier carbone haute résistance pour supporter la force de tension d’un tendeur pneumatique.

L’AIR Metal est un appareil pneumatique pour feuillard acier de 19 à 32 mm de large.

Le feuillard acier et les appareils correspondants se trouvent dans la catégorie cerclage acier, et non dans cette catégorie.

Il existe deux types d’agrafes 16 x 40 mm : une pour le cerclage manuel et une pour le cerclage pneumatique. Les agrafes manuelles ne conviennent pas aux appareils motorisés, tandis que les agrafes pneumatiques sont conçues pour la force de sertissage plus élevée des outils pneumatiques. Commandez l’agrafe adaptée à votre pince à sertir.

Pour réaliser une fermeture avec une agrafe manuelle, le feuillard est passé autour de la charge puis dans le tendeur manuel pour être tendu. L’agrafe est ensuite placée sur les extrémités superposées du feuillard. La pince à sertir manuelle sertit l’agrafe, puis le feuillard est coupé à l’aide du coupe-feuillard intégré ou d’un coupe-feuillard séparé. Sur un tendeur et une pince pneumatiques pour feuillard acier 19, 25 ou 32 mm, le feuillard est enfilé dans l’agrafe, autour de la charge et repasse dans l’agrafe, avec l’extrémité repliée sur environ 50 mm. Le tendeur pneumatique tend le feuillard, la pince se pose sur l’agrafe pour former la fermeture, puis elle se relève pour couper le feuillard. Les agrafes pneumatiques conviennent à la plupart des appareils pneumatiques pour feuillard acier de la même largeur, et les agrafes manuelles s’utilisent avec les pinces manuelles standard pour feuillard acier 16 mm.

Boucles en fil pour feuillard textile ou composite

Les boucles en fil sont utilisées avec le feuillard textile ou composite (cordé) de 16, 19, 25 ou 32 mm de large. Le fil est de 3,5 mm pour le feuillard 16 mm, 4,0 mm pour le 19 mm et 5,0 mm pour le 25 mm. Les lots contiennent 1 000 boucles pour 16 et 19 mm, 500 pour 25 mm et 250 pour 32 mm.

Le feuillard est passé dans la boucle de cerclage puis tendu à l’aide d’un tendeur manuel pour feuillard textile ou composite. La boucle se verrouille sous la tension, sans sertissage ni agrafage. Les tendeurs manuels existent pour feuillard de 13–19 mm, 19–25 mm et jusqu’à 50 mm. Les boucles en fil conviennent au feuillard textile.

Les boucles sont fabriquées en fil d’acier galvanisé.

Le feuillard composite (cordé), le feuillard textile et les tendeurs manuels se trouvent dans la catégorie feuillard textile, et non ici.

Le choix du tendeur dépend de la largeur de la boucle : les boucles 16 mm s’utilisent avec le tendeur manuel 13-19 mm, tandis que les boucles 19 mm conviennent au tendeur 13-19 mm ou 19-25 mm. Pour les feuillards plus larges, les boucles 25 mm vont avec le tendeur 19-25 mm ou celui pour feuillard jusqu’à 50 mm, et les boucles 32 mm s’utilisent avec le même tendeur jusqu’à 50 mm. Le tendeur électrique pour feuillard 16-40 mm, disponible dans la catégorie feuillard textile, fonctionne avec les quatre largeurs de boucles.

Il n’existe pas de boucle 13 mm, même si le feuillard cordé est proposé en 13 mm de large. Si vous souhaitez utiliser du feuillard cordé 13 mm, prévoyez à l’avance la méthode de fermeture avant de commander.

La boucle doit être placée dans le bon sens sur le feuillard avant la tension, car son maintien dépend de l’orientation. Lors du serrage, arrêtez dès que la boucle a bien fermé le feuillard des deux côtés. Une tension excessive après ce point peut endommager le feuillard. Le kit de cerclage textile dans la catégorie kit de cerclage palette comprend 1 000 boucles pour feuillard 16 mm, un tendeur manuel 13-19 mm et deux bobines de feuillard cordé 16 mm.

Pourquoi la fermeture est essentielle

La fermeture réalisée par une boucle de cerclage, une agrafe feuillard ou une boucle pour feuillard maintient la tension appliquée par l’outil. Si l’agrafe ou la boucle est posée sur un feuillard lâche, la fermeture glisse et ne retient pas la charge, même si le sertissage est correct.

Chaque pièce doit correspondre à la largeur du feuillard. Une pièce non adaptée ne tiendra pas : trop large, elle ne serre pas ; trop étroite, elle ne ferme pas. Un sertissage s’inspecte visuellement : les encoches doivent être régulières de chaque côté de l’agrafe ou de la boucle. Des mors de pince usés laissent des encoches superficielles et une fermeture qui s’ouvre sous charge.

Vérifiez les encoches sur la première fermeture de chaque poste. Remplacez les mors usés avant de poursuivre.

L’emplacement de la fermeture sur la charge influence sa tenue. Placez toujours l’agrafe, la boucle ou la boucle de cerclage sur une face plane, jamais sur un angle. Si la pièce est pliée sur une arête, elle n’est pas bien posée sur le feuillard et la fermeture tient moins bien.

Pour les fermetures par boucle, un contrôle visuel est aussi important que pour les fermetures serties. Le feuillard doit être bien à plat dans la boucle, qui doit être fermée et bien positionnée. Si la boucle est tournée de côté, le feuillard peut glisser sous la charge.

Au début de chaque poste, après la première charge cerclée, tirez le feuillard à la main près de la fermeture. L’agrafe, la boucle ou la boucle de cerclage ne doit pas bouger. Si la fermeture glisse, vérifiez les réglages de l’outil, la taille de la pièce et la méthode de pose avant de continuer.

Stockage et manipulation des agrafes, boucles et clips

Les boucles de cerclage, agrafes feuillard et boucles pour feuillard doivent être stockées au sec et à l’intérieur. L’acier brut rouille, et une agrafe rouillée est plus difficile à sertir et peut marquer les marchandises. Toutes les agrafes acier sont à usage unique : une fois serties, elles sont coupées avec le feuillard et ne peuvent pas être réutilisées.

Lors de la coupe d’un feuillard acier tendu, le feuillard peut se détendre brusquement et ses bords sont tranchants. Coupez toujours avec un coupe-feuillard, portez des gants et une protection oculaire, et placez-vous sur le côté. Ceci s’applique à tout feuillard acier tendu, qu’il soit fermé par agrafe ou sans agrafe.

Gardez la boîte ouverte de pièces à proximité du poste de cerclage pendant l’utilisation, mais refermez-la entre les postes. Cela protège les pièces de la poussière ou des débris.

Rangez chaque largeur d’agrafe, de boucle ou de boucle de cerclage dans une boîte étiquetée distincte au poste de cerclage. Cela évite d’utiliser par erreur une pièce 16 mm sur un feuillard 19 mm.

Avant utilisation, vérifiez chaque pièce. Une boucle tordue ou une agrafe déformée doit être mise au rebut et non utilisée pour une fermeture.

Gardez le PPST-13/16 et les tendeurs manuels pour feuillard textile ou composite propres, et huilez régulièrement leurs parties mobiles. Les agrafes acier usagées et les feuillards coupés doivent être collectés et envoyés au recyclage des métaux.

Ce qui influence le coût des boucles de cerclage et agrafes feuillard

Le coût dépend du nombre de fermetures (une pièce par fermeture), du conditionnement et du feuillard utilisé. Si vous utilisez un appareil qui soude ou verrouille le feuillard, comme une cercleuse électrique ou pneumatique pour feuillard PET et PP, ou un appareil acier sans agrafe, aucune boucle de cerclage, agrafe feuillard ou boucle pour feuillard n’est nécessaire. Le prix de chaque produit figure sur sa fiche.

Le coût par fermeture correspond à une agrafe, une boucle ou une boucle de cerclage. Le conditionnement indique la fréquence de réapprovisionnement : 1 000, 800, 500 ou 250 pièces selon la pièce et la largeur du feuillard.

Chaque fiche produit propose un bouton Demander une offre pour obtenir un devis, par exemple si vous souhaitez commander des agrafes avec du feuillard acier, et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Si vous achetez un kit de cerclage palette avec l’outil PPST-13/16, le kit comprend ses premières chapes métalliques, vous achetez donc votre première boîte de chapes plus tard.

Vérifications avant de commander des boucles de cerclage

Avant de commander des boucles de cerclage, vérifiez le type de feuillard utilisé : PP, acier, textile ou composite. La pièce doit correspondre au type et à la largeur du feuillard.

Vérifiez avec quel outil la fermeture de la boucle de cerclage est réalisée. Les chapes métalliques pour feuillard plastique PP se sertissent avec la pince manuelle PPST-13/16. Les agrafes pour feuillard acier manuelles nécessitent un tendeur manuel et une pince à sertir. Les agrafes acier pneumatiques s’utilisent avec des tendeurs et pinces pneumatiques comme l’AIR Metal. Les boucles pour feuillard textile ou composite se tendent avec des tendeurs manuels adaptés.

Calculez le nombre de boucles de cerclage nécessaires en multipliant le nombre de feuillards par colis par le nombre de colis par semaine.

Arrondissez votre commande à des boîtes complètes selon votre consommation hebdomadaire.

Lors d’une nouvelle commande, veillez toujours à choisir la boucle de cerclage correspondant à la largeur réelle de votre feuillard PP, et non seulement au nom d’un kit. Par exemple, un feuillard de 12 mm nécessite des chapes de 13 mm et un feuillard de 15,5 mm nécessite des chapes de 16 mm, même si le feuillard provient d’un kit de cerclage palette.

Mesurez la largeur directement sur un morceau de feuillard, et non sur une ancienne boîte ou de mémoire. La largeur du feuillard détermine la pièce à utiliser.

Vérifiez également la plage de largeur acceptée par votre outil. Par exemple, un tendeur et une pince pneumatiques pour feuillard acier 19, 25 ou 32 mm utilisent respectivement les agrafes feuillard 19 x 57, 25 x 57 ou 32 x 57 mm, et non l’agrafe 16 x 40 mm.

Questions sur les boucles de cerclage

Quelles boucles de cerclage conviennent au feuillard PP ?

Utilisez des chapes métalliques pour feuillard plastique PP en 13 mm pour feuillard PP 12–13 mm et en 16 mm pour feuillard PP 15–16 mm. Chaque boîte contient 1 000 chapes, à sertir avec la pince manuelle PPST-13/16.

Une cercleuse électrique pour feuillard PET ou PP nécessite-t-elle des boucles de cerclage ?

Non, les cercleuses électriques et pneumatiques pour feuillard PET et PP soudent la jonction par friction. Elles n’utilisent ni boucle de cerclage ni agrafe feuillard.

Quelles agrafes pour feuillard une cercleuse pneumatique pour feuillard acier utilise-t-elle ?

Les agrafes feuillard acier pneumatiques existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm pour feuillard acier de 16, 19, 25 et 32 mm de large ; l’agrafe doit correspondre à la largeur du feuillard. L’AIR Metal, outil pneumatique pour feuillard acier 19–32 mm, réalise la fermeture avec ce type d’agrafe.

Comment le feuillard composite est-il maintenu en place ?

Le feuillard composite est maintenu par une boucle en fil. Le feuillard est passé dans la boucle puis tendu, la boucle se verrouille sous la tension. Aucun sertissage n’est nécessaire.
