Film rétractable POF : caractéristiques et fonctionnement

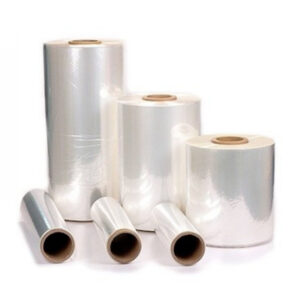

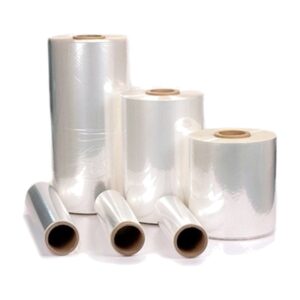

Le film rétractable POF est un film polyoléfine transparent qui se rétracte fermement autour du produit sous l’effet de la chaleur, dans un tunnel de rétraction ou sous la cloche d’une machine de thermorétraction. Il est présenté en demi-gaines, c’est-à-dire replié sur la longueur, le format utilisé par les soudeuses en L. Le film proposé ici fait 15 microns d’épaisseur et existe en largeurs de 200, 500 ou 550 mm. La longueur du rouleau est de 1 259 m pour 200 mm et de 1 335 m pour 500 mm et 550 mm.

Le film rétractable polyoléfine est transparent, ce qui permet de garder le produit visible sous l’emballage thermorétractable.

Chaque largeur est proposée comme option distincte sur la page produit.

Le film rétractable est étiré lors de sa fabrication. Lorsqu’on applique de la chaleur, il se contracte et épouse parfaitement la forme du produit. Ce procédé protège le produit de la poussière et permet de regrouper plusieurs articles.

Comparé au PVC, le POF reste souple à basse température et ne contient pas de chlore, ce qui évite les fumées corrosives lors de la soudure, contrairement au film rétractable PVC. Le film rétractable PE est plus épais et utilisé pour les charges lourdes, comme les packs de bouteilles. Le POF convient pour les produits individuels ou les petits lots, tels que boîtes, cosmétiques, livres, imprimés et jouets.

Le film rétractable polyoléfine se rétracte dans les deux sens : dans la longueur (sens du déroulement) et dans la largeur. Il se tend donc sur toutes les faces du colis, pas seulement sur le dessus et le dessous. Le taux de rétraction dépend de la température de l’air chaud dans le tunnel ou sous la cloche. C’est pourquoi la température du tunnel ou de la cloche est réglée selon le film, et non selon le produit.

Une fois rétracté, le film thermorétractable polyoléfine ne peut plus être rétracté à nouveau. Si un colis présente une brûlure, une soudure ouverte ou un trou, il n’est pas possible de le repasser à la chaleur pour corriger le défaut. Il faut retirer le film et recommencer l’emballage avec un nouveau morceau.

Machines compatibles avec ce film thermorétractable

Le film rétractable POF est indiqué comme type de film sur chaque page de machine d’emballage sous film rétractable de notre site. La T5040 accepte le POF de 0,015 à 0,019 mm d’épaisseur et jusqu’à 570 mm de largeur, la T4535 le POF de 15 à 25 microns et de 100 à 550 mm de large, et l’AUTOSHRINK le POF de 0,01 à 0,03 mm et de 200 à 550 mm de large. La B4255 accepte des rouleaux POF jusqu’à 250 mm de diamètre et 600 mm de large. Le film de 15 microns et les trois largeurs proposées ici sont donc compatibles avec les modèles T5040, T4535 et AUTOSHRINK.

Les machines F7060 et A450 acceptent le film POF ou PVC, et le tunnel V4530 rétracte le film POF ou PE après qu’une soudeuse a fermé le film autour du produit.

Les modèles concernés sont : B4255, F7060, T5040, T4535, A450, le tunnel V4530, SHRINKCOMBO et AUTOSHRINK.

Comme la B4255, l’AUTOSHRINK accepte des rouleaux jusqu’à 250 mm de diamètre (voir son manuel). Les pages F7060 et A450 n’indiquent pas d’épaisseur de film.

Le V4530 est un tunnel qui rétracte le film POF ou PE après fermeture par une soudeuse, comme l’A450 dans le SHRINKCOMBO. Avant une première commande, indiquez votre machine lors d’une demande d’offre ou d’ajout à la demande sur la fiche produit, et nous vérifions la compatibilité du rouleau.

Le manuel du fabricant A450 indique une plage d’épaisseur de film de 0,015 à 0,10 mm, donc le film de 15 microns est le plus fin référencé pour ce modèle. Cela correspond à l’épaisseur minimale indiquée sur les pages T5040 et T4535.

La taille du produit doit aussi correspondre à la machine, pas seulement au film. La B4255 a une zone de soudure de 420 × 550 mm et accepte des produits jusqu’à 200 mm de haut. La F7060 a une zone de soudure de 700 × 600 mm. La T5040 a une zone de soudure de 500 × 400 mm, et l’A450 emballe des produits dont la largeur plus la hauteur est inférieure à 420 mm. Pour l’AUTOSHRINK, le colis maximal est de 500 × 400 × 120 mm, avec largeur plus hauteur jusqu’à 400 mm. Si un tunnel est utilisé, vérifiez que le colis emballé passe à l’entrée du tunnel : 450 × 230 mm sur la T5040 et 450 × 250 mm sur l’AUTOSHRINK. Le tunnel V4530 accepte des produits jusqu’à 1 400 × 350 × 200 mm.

Types et dimensions de film pour chaque machine

Le tableau ci-dessous répertorie nos Machines d’emballage sous film rétractable avec le type de film, l’épaisseur et la largeur indiqués sur chaque page machine. Utilisez-le pour vérifier la compatibilité des dimensions de film thermorétractable avec votre équipement.

Pour utiliser le tableau, commencez par repérer votre machine dans la colonne de gauche. Comparez ensuite le type, l’épaisseur et la largeur de film indiqués pour cette machine avec le film thermorétractable POF présenté ici : 15 microns d’épaisseur, largeurs 200, 500 ou 550 mm. Si une case indique voir la page produit, c’est que la page de la machine ne précise pas cette donnée. Pour le SHRINKCOMBO (A450 + tunnel V4530), c’est la ligne A450 qui détermine le film à utiliser, car le tunnel ne fait que rétracter un film déjà soudé.

Comment choisir la largeur et l’épaisseur du film thermorétractable

Pour choisir la bonne largeur de film, mesurez le plus grand produit que vous souhaitez emballer : largeur, hauteur et longueur. Le film doit entourer la largeur et la hauteur du produit et laisser suffisamment de marge pour la soudure. La longueur du produit détermine la quantité de film utilisée par emballage.

Si le film est trop étroit, il ne fermera pas autour du produit ou la soudure risque de s’ouvrir pendant la rétraction. Si le film est trop large, il y aura plus de chute, c’est-à-dire du film que vous payez mais que vous n’utilisez pas. La largeur de 200 mm convient aux petits produits, tandis que les largeurs de 500 mm et 550 mm sont destinées aux produits plus grands ou aux lots. La largeur idéale se détermine en réalisant un test d’emballage sur votre machine.

Le film de 15 microns est fin et convient aux produits légers avec des surfaces lisses. Les produits lourds ou avec des coins saillants nécessitent un film plus épais, moins sujet à la perforation, mais seul le film de 15 microns est proposé ici. Pour savoir combien d’emballages vous obtenez avec un rouleau, divisez la longueur du rouleau, 1 259 m pour 200 mm ou 1 335 m pour 500 mm et 550 mm, par la quantité de film utilisée par emballage. Il s’agit de la longueur du produit plus la marge à l’avant et à l’arrière pour la soudure.

Lorsque vous emballez un lot de produits ensemble, mesurez l’ensemble du groupe comme un seul bloc, avec les articles positionnés comme ils seront sur la machine. Le film entoure l’extérieur du groupe, et non chaque produit individuellement.

Pour calculer la quantité de film utilisée par emballage, incluez toujours la hauteur en plus de la longueur. Sur l’A450, le manuel du fabricant recommande de laisser une longueur de film devant et derrière chaque produit équivalente à la hauteur du produit. Cela signifie qu’un produit haut consommera plus de film qu’un produit plat de même longueur. Si vos produits varient beaucoup en taille, utiliser une seule largeur de film pour tous entraîne souvent un excès de chute sur les petits articles. Dans de nombreux cas, utiliser le film de 200 mm pour les petits produits et un film plus large pour les grands permet de réduire les déchets et les coûts.

Comment le film thermorétractable circule dans la machine

La machine commence par souder le film autour du produit. Le temps et la température de soudure doivent être adaptés au film : trop long, cela brûle la lame et le film ; trop court, la soudure est faible ou le film n’est pas coupé.

Après la soudure, l’emballage passe dans un tunnel ou reste sous la cloche. Dans un tunnel, la température et la vitesse du tapis sont réglées selon le film. Le film thermorétractable POF nécessite une température de tunnel plus élevée que le PVC. Les modèles B4255 et F7060 percent le film avec une roue à aiguilles pour permettre à l’air de s’échapper pendant la rétraction. Si l’air ne peut pas sortir, la soudure peut s’ouvrir.

Avec une soudeuse en L et un tunnel, comme le T5040 ou le T4535, le produit est d’abord enveloppé dans le film. La barre de soudure en L soude et coupe ensuite le film autour du produit. Après la soudure, l’emballage avance sur un convoyeur et passe dans le tunnel, où l’air chaud fait rétracter le film autour du produit.

Dans une machine à cloche ou à chambre comme la B4255 ou la F7060, la soudure et la rétraction se font au même endroit. Pour les soudeuses latérales comme l’A450 ou l’AUTOSHRINK, la machine soude sur le côté et à l’avant et à l’arrière de chaque produit, puis un tunnel rétracte le film.

Une machine froide nécessite un temps de soudure plus long pour les premiers emballages.

Sur la F7060, la température de rétraction se règle entre 100 et 150 °C et le temps de soudure entre 0,4 et 0,6 seconde, selon le type et l’épaisseur du film.

Pour la B4255, le temps de soudure correct se trouve en effectuant deux ou trois cycles à vide, puis en augmentant progressivement le temps jusqu’à ce que le film soit bien soudé et coupé. Le temps le plus court donnant une soudure propre est conservé pour la production. La machine est préchauffée en abaissant et relevant la cloche deux ou trois fois avant le premier emballage.

Sur le tunnel V4530, préchauffez le tunnel avant le premier emballage. Commencez avec la vitesse du tapis au milieu de sa plage, puis trouvez la température de tunnel qui rétracte le film à cette vitesse. Une fois la bonne température trouvée, notez-la pour la prochaine utilisation du même produit. Si vous devez accélérer le tapis, la température doit également être augmentée. Sur le T4535, placez toujours le produit au centre du convoyeur sous le bras de soudure, réglez les guides à la largeur du produit et vérifiez que le film avance droit. Cela permet d’obtenir la même quantité de film de chaque côté de l’emballage.

Défauts du film rétractable et leurs causes

Les défauts courants des emballages sous film rétractable sont les oreilles, les trous, les plis et les emballages gonflés. Les oreilles sont des coins de film qui dépassent, causés par un manque de chaleur ou un excès de film autour de l’emballage. Les trous ou brûlures proviennent d’une chaleur excessive ou d’un tapis trop lent. Les plis et le film lâche résultent d’un manque de chaleur ou d’un tapis trop rapide.

Un emballage gonflé ou une soudure ouverte signifie que l’air n’a pas pu s’échapper pendant la rétraction. Modifiez un seul réglage à la fois et vérifiez un emballage test avant chaque nouvelle série.

Un film plus étroit ou plus de chaleur dans le tunnel réduit les oreilles.

Une soudure faible ou un film non coupé indique que le temps de soudure est trop court. Si le fil de soudure fume, le temps de soudure est trop long pour le film, ou il y a des résidus de film sur le fil.

Si des résidus de film s’accumulent sur le fil ou la lame de soudure, cela provoque de la fumée et des soudures de mauvaise qualité. Nettoyez le fil ou la lame juste après la soudure, tant qu’ils sont encore chauds, avec un chiffon en coton sec. Ne grattez jamais une lame revêtue de téflon avec du métal ou des outils tranchants, cela endommagerait le revêtement et ferait coller le film à la lame. Les manuels des B4255, F7060 et A450 donnent tous cette instruction.

Sur la F7060, si le ventilateur fonctionne mais que le film ne se rétracte pas correctement, augmentez la température de rétraction ou allongez le temps de rétraction. Sur l’A450, lorsque les produits se touchent à l’entrée, ils sont emballés ensemble. Pour éviter cela, laissez un espace entre les produits afin que chacun soit emballé séparément.

Sur l’A450, augmenter la température de soudure d’un seul coup peut brûler les éléments chauffants (manuel du fabricant), il faut donc l’augmenter par étapes et vérifier un emballage après chaque changement. Si un emballage s’ouvre d’un seul côté, vérifiez que le film avance droit avant de modifier la température. Un film qui avance de travers laisse moins de film d’un côté, ce qui risque de s’ouvrir lors de la rétraction. Lorsqu’un défaut apparaît, conservez un emballage défectueux et notez les réglages utilisés. Après chaque modification, comparez l’emballage suivant avec le défectueux pour voir quel réglage a corrigé le problème.

Stockage des rouleaux de film thermorétractable

Stockez les rouleaux de film thermorétractable dans leur boîte, dans un local sec, à l’abri du soleil, des radiateurs et des machines chaudes. N’appuyez pas et n’abîmez pas les bords du film, car un bord endommagé se déchire ou avance mal. Laissez les rouleaux provenant d’un local froid atteindre la température ambiante avant utilisation. Utilisez toujours les rouleaux les plus anciens en premier.

La chaleur peut commencer la rétraction avant l’utilisation du film.

Gardez les boîtes de rouleaux de film hors du sol, sur une étagère ou une palette, pour éviter que l’eau du sol ou de nettoyage n’y accède.

Lors du transport d’un rouleau, évitez de heurter les bords et ne le laissez jamais tomber sur un bord. Avant de placer un rouleau sur la machine, vérifiez l’état des deux bords. Si le tour extérieur est abîmé, coupez-le plutôt que de l’introduire dans la machine. Après un poste, remettez le rouleau entamé dans sa boîte ou couvrez-le, car la poussière sur le film se retrouvera à l’intérieur de l’emballage transparent. Inscrivez la date de livraison sur chaque boîte pour retrouver facilement les rouleaux les plus anciens et les utiliser en priorité.

Ce qui influence le coût par emballage

Le coût du film thermorétractable par paquet dépend de la largeur choisie, de la quantité de film utilisée pour chaque paquet et de la chute découpée par la machine. Le prix pour chaque largeur est indiqué sur la fiche produit.

Un film plus étroit pour les petits produits consomme moins de film par paquet, mais si la largeur est juste suffisante, vous risquez des soudures ouvertes et des paquets à refaire.

Pour un devis, utilisez Demander une offre, ou ajoutez plusieurs produits à votre demande avec Ajouter à la demande.

Sur les soudeuses latérales, le film coupé est enroulé comme déchet : la A450 utilise une bobine de récupération et AUTOSHRINK dispose d’un système motorisé de récupération des chutes. La taille du rouleau de chute en fin de poste indique la quantité de film gaspillée. En vérifiant cela, vous pouvez voir si un film plus étroit permettrait d’économiser du matériau ou si les réglages peuvent être optimisés pour réduire les chutes.

Le manuel de la F7060 recommande de laisser le moins de film possible autour du paquet. Pour connaître le coût réel par paquet, comptez le nombre de paquets réalisés avec une bobine complète, essais compris. Divisez la longueur de la bobine par ce nombre pour obtenir la consommation réelle de film par paquet. Ce calcul donne un coût plus précis que celui basé uniquement sur la longueur du produit et la marge, car il inclut les pertes lors des réglages et des découpes.

Liste de contrôle avant de commander du film thermorétractable

Avant de commander du film thermorétractable, vérifiez la machine et la gamme de films dans le tableau ci-dessus. Calculez le nombre de bobines nécessaires selon le nombre de paquets par jour et la consommation de film par paquet.

Prévoyez un stockage des bobines dans un endroit sec et frais. Le film thermorétractable présenté ici convient aux produits et petits lots. Pour les palettes complètes, utilisez le film étirable, disponible dans sa propre catégorie.

Mesurez le plus petit et le plus grand produit à emballer, puis réalisez un essai pour confirmer la bonne largeur de film. Cela vous aide à éviter les chutes inutiles ou les soudures défectueuses.

Avant de commander, vérifiez que votre produit entre dans la taille d’emballage indiquée sur la page de votre machine. Si votre machine utilise un tunnel, assurez-vous également que le paquet emballé passe par l’entrée du tunnel. Décidez si une seule largeur de film suffit pour tous vos produits ou si deux largeurs sont nécessaires pour les petits et grands articles.

Tenez une fiche de réglages pour chaque produit, indiquant la largeur du film, le temps et la température de soudure, et pour les tunnels, la température du tunnel et la vitesse du tapis. Cela permet de redémarrer la production avec les bons réglages. Commandez les prochaines bobines selon le nombre de paquets réalisés avec la première bobine, essais compris. Gardez une bobine de rechange pour chaque largeur utilisée, afin d’éviter un arrêt de production si une bobine se termine en cours de poste.

Questions sur le film thermorétractable

Quelles machines de votre boutique utilisent ce film thermorétractable ?

Chaque machine d’emballage sous film rétractable de notre boutique mentionne le film POF sur sa page. Le film 15 microns et les trois largeurs proposées sont compatibles avec les plages de film des T5040, T4535 et AUTOSHRINK ; indiquez-nous votre machine et nous confirmons la compatibilité de la bobine avant la première commande.

Quelle largeur de film thermorétractable dois-je commander ?

Choisissez la largeur selon la taille de votre produit. Utilisez 200 mm pour les petits produits et 500 ou 550 mm pour les articles ou lots plus grands. Mesurez votre produit et prévoyez une marge pour la soudure.

Combien de paquets puis-je réaliser avec une bobine ?

Divisez la longueur de la bobine par la quantité de film utilisée pour un paquet, soit la longueur du produit plus la marge devant et derrière pour la soudure. La bobine fait 1 259 m pour la largeur 200 mm et 1 335 m pour les largeurs 500 mm et 550 mm.

Que signifie 15 microns pour le film thermorétractable ?

15 microns signifie que le film a une épaisseur de 0,015 mm. C’est l’épaisseur la plus faible indiquée pour les machines T5040 et T4535, adaptée aux produits légers à faces lisses.
