Fonctionnement des outils de cerclage

Les outils de cerclage, ou appareils de cerclage, tendent le feuillard autour de la charge, assemblent les extrémités et coupent le feuillard de la bobine. L’entraînement peut être manuel, sur batterie ou pneumatique. Chaque outil est conçu pour un type et une largeur de feuillard précis.

Le type d’assemblage dépend du feuillard. Les cercleuses électriques soudent le PET et le PP par friction, l’outil pneumatique AIR19 soude le PET, et le tendeur manuel PPST-13/16 assemble le PP avec une boucle métallique. Le feuillard acier s’assemble par boucle, clip ou outil sans boucle. Le feuillard textile et composite utilise une boucle fil. Le feuillard lui-même se trouve dans la catégorie feuillards de cerclage.

Tous les outils ne réalisent pas les trois opérations : un tendeur comme l’ITI 71 tend et coupe le feuillard textile ou composite, la boucle fil assure la fermeture.

Le mode d’entraînement détermine l’utilisation de l’outil. Les outils manuels ne nécessitent aucune alimentation, idéaux pour les lieux sans électricité ni air comprimé. Les cercleuses électriques fonctionnent sans câble ni tuyau, pour une grande mobilité en entrepôt ou atelier. Les outils pneumatiques exigent une arrivée d’air comprimé, adaptés aux postes déjà équipés.

Avant d’utiliser l’outil, serrez le feuillard à la main autour de la charge aussi fermement que possible. L’outil aura ainsi moins d’effort à fournir pour la tension, et la batterie durera plus longtemps.

Après chaque cerclage, vérifiez l’assemblage. Une soudure par friction doit couvrir toute la largeur du feuillard, une boucle métallique doit être bien sertie, et une jonction acier sans boucle doit être bien crochetée et coupée net. Si l’assemblage n’est pas correct, coupez le feuillard et recommencez. L’huile, la graisse ou l’eau sur le feuillard peuvent empêcher la soudure par friction de tenir : gardez le feuillard propre et sec.

Modèles de cercleuses électriques et leurs usages

Cercleuse électrique : fonctionne sans câble ni tuyau. Pour feuillard PET et PP de 9 à 19 mm, les modèles incluent NEO2, NEO Plus, GT ONE, SIAT VIPER et Signode BXT3 ; la TES EXTREME est dédiée au PET de 19 à 25 mm. L’ITI 71 est un tendeur sur batterie pour feuillard textile et composite de 16 à 40 mm.

Pour le feuillard acier, les modèles AKU-STEEL DUO et ELECTRA M SERIES sont des ensembles sur batterie pour 19, 25 ou 32 mm. Ces outils tendent, assemblent et coupent le feuillard. Certains modèles sont livrés avec une ou deux batteries et un chargeur.

Par largeur, la NEO2 convient au feuillard de 9 à 16 mm, la SIAT VIPER à 9, 12 ou 16 mm, la GT ONE à 10–16 mm. La NEO Plus est prévue pour 16–19 mm, et la Signode BXT3 existe en trois versions pour 9–19 mm. La TES EXTREME est conçue pour le PET de 19 à 25 mm.

Ces modèles de cercleuses électriques soudent le feuillard par friction, ce qui évite l’achat de boucles métalliques pour chaque assemblage. Le seul coût d’utilisation est le feuillard. Certains outils, comme la NEO Plus et la TES EXTREME, sont livrés avec deux batteries et un chargeur : une batterie se recharge pendant que l’autre fonctionne.

L’ITI 71 tend le feuillard textile et composite jusqu’à 11 000 N ; la fermeture se fait par boucle fil adaptée à la largeur du feuillard. Certains outils, comme la GT ONE, disposent d’un mode doux à 500 N pour les colis légers ou fragiles.

Une soudure par friction ne conserve pas toute la résistance du feuillard. Sur la NEO2, l’assemblage tient environ 75 % de la résistance du feuillard ; la SIAT VIPER atteint 75 à 85 %. Le cerclage n’est donc aussi solide que sa fermeture.

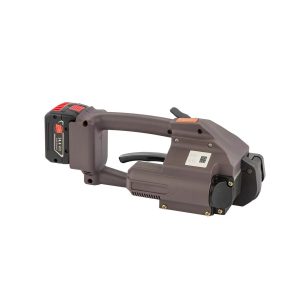

Sur la NEO Plus, la tension se règle sur l’écran en 7 vitesses, et non en force : la vitesse 1 correspond à environ 600 N, la vitesse 7 à 4 000 N. Notez la vitesse adaptée à chaque type de colis et utilisez-la à chaque poste.

Sous-catégories d’outils de cerclage et leur contenu

Pour utiliser le tableau, commencez par repérer le matériau et la largeur de feuillard dans la colonne Feuillard. Lisez ensuite la sous-catégorie dans la première colonne de la ligne. Ouvrez la sous-catégorie pour voir tous les produits correspondants. La colonne Exemples donne quelques produits typiques, mais pas tous les modèles. Par exemple, le feuillard PET de 16 mm figure dans les lignes des cercleuses électriques et des outils de cerclage pneumatique.

Outils de cerclage manuels et pneumatiques pour chaque type de feuillard

Les outils de cerclage manuels comprennent le PPST-13/16 pour feuillard PP avec chapes métalliques, les modèles A3, BO-51 et A4, chacun étant un appareil de cerclage acier sans chape, ainsi qu’un tendeur manuel pour feuillard textile et composite disponible en trois tailles. L’outil d’enfilage de palettes B190 permet de passer le feuillard sous la palette grâce à une tige flexible de 1 900 mm, évitant ainsi de devoir s’agenouiller à chaque palette.

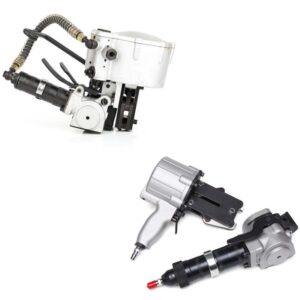

Les outils de cerclage pneumatiques incluent l’AIR19 pour feuillard PET et PP de 13 à 19 mm, l’AIR Metal pour feuillard acier de 19 à 32 mm, et l’AIR DUO32 pour feuillard acier de 19, 25 ou 32 mm. Tous les appareils pneumatiques nécessitent une alimentation en air comprimé.

Les outils manuels ne nécessitent ni batterie ni air comprimé, ce qui les rend pratiques pour les sites sans alimentation électrique ou lorsqu’on pose seulement quelques feuillards par jour.

L’AIR19 soude le feuillard PET et PP par friction, sans besoin de chape. L’AIR Metal assemble le feuillard acier avec une chape métallique. L’AIR DUO32, tendeur et sertisseuse, utilise une chape pour le feuillard acier.

Aucun outil manuel de cette catégorie n’est conçu pour le feuillard PET. Le PPST-13/16 est réservé au feuillard PP ; pour cercler en PET, il faut utiliser une cercleuse électrique comme la NEO2 ou un appareil pneumatique tel que l’AIR19.

Sur l’A3, la bande supérieure d’un joint sans chape doit être crochetée de 1 à 1,5 mm, au maximum 2 mm, dans la bande inférieure. Les outils pneumatiques nécessitent un filtre, un régulateur et un lubrificateur sur la ligne d’air. Le kit AIR DUO32 est prévu pour une seule largeur de feuillard : si vous utilisez deux largeurs, il faut un kit séparé pour chaque.

Kits de cerclage palette, dévidoirs et chapes

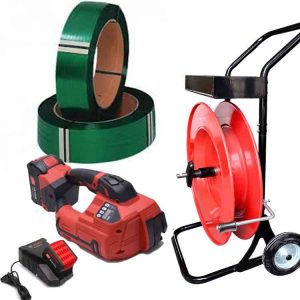

Les kits de cerclage associent un appareil, du feuillard et un dévidoir dans une seule commande. Les dévidoirs feuillard distribuent les bobines de feuillard PET, PP, corde, textile ou acier, adaptés au diamètre de mandrin et au type de feuillard. Les chapes de cerclage comprennent des chapes métalliques pour feuillard PP, des clips pour feuillard acier et des boucles en fil pour feuillard textile ou composite.

Les kits regroupent une cercleuse électrique, manuelle ou pneumatique, du feuillard et un chariot dévidoir.

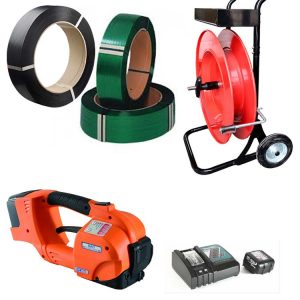

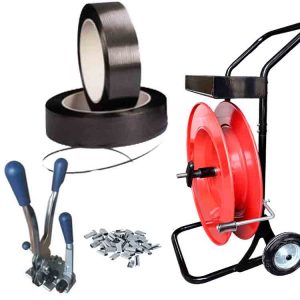

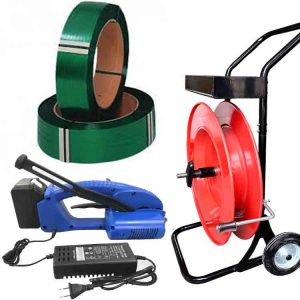

Les kits à batterie comme le kit NEO2 incluent la batterie et le chargeur. Les kits avec le PPST-13/16 ajoutent du feuillard PP et des chapes métalliques, tandis que le kit CORD est destiné au feuillard composite et comprend un tendeur manuel, deux bobines de feuillard composite, des boucles en fil et un chariot dévidoir. Le kit AIR19 inclut du feuillard PET 15,5 mm et un chariot dévidoir ; l’appareil nécessite toujours une alimentation en air comprimé.

Les dévidoirs feuillard sont conçus pour maintenir la bobine et dérouler le feuillard sans nœuds. Le chariot doit correspondre au diamètre du mandrin : 405/406 mm pour les bobines PET et PP, 200 mm pour les bobines de corde et PP (HC2), 76 mm pour le feuillard textile, et le HS5 pour les bobines acier. Utiliser le bon dévidoir évite que la bobine ne se déroule seule et garde le feuillard bien organisé pendant le travail.

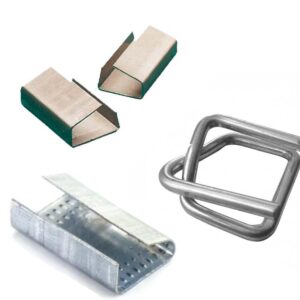

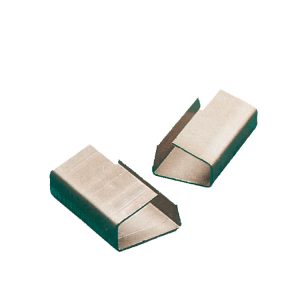

Les chapes de cerclage doivent être adaptées à la largeur et au type de feuillard. Les chapes métalliques existent en 13 mm ou 16 mm pour feuillard PP, les clips acier sont en 16 x 40 mm pour le cerclage manuel, et les clips pneumatiques existent en 16 x 40, 19 x 57, 25 x 57 et 32 x 57 mm pour le cerclage acier pneumatique. Les boucles en fil sont utilisées pour le feuillard textile et composite et doivent correspondre à la largeur du feuillard. Chaque liaison nécessite une chape, un clip ou une boucle, il faut donc prévoir la quantité nécessaire selon le nombre de cerclages à réaliser.

Manuel, batterie ou air : quel entraînement choisir ?

Les pinces a feuillard utilisent trois modes d’entraînement : manuel, batterie ou air comprimé. Les outils de cerclage manuel conviennent pour quelques cerclages par jour et les lieux sans électricité ni air. Les cercleuses électriques, comme NEO2 ou GT ONE, s’utilisent directement sur la charge et s’arrêtent à la tension réglée. Les modèles pneumatiques comme AIR19 nécessitent une ligne d’air comprimé mais pas de recharge. Quand le volume de cerclage dépasse la capacité des outils manuels, une cercleuse automatique cercle chaque colis d’elle-même ; ces machines se trouvent dans la catégorie des cercleuses.

Si vous ne devez poser que quelques feuillards par jour ou travaillez dans un endroit sans électricité ni air comprimé, un outil manuel est le choix pratique.

Si vous devez cercler de nombreux colis ou palettes chaque jour et que le travail se fait à différents endroits, une cercleuse électrique est plus adaptée. Les cercleuses électriques comme la NEO2 ou la GT ONE sont portatives et fonctionnent sans tuyau ni câble. Elles vont directement sur la charge, et la tension peut être réglée pour que l’appareil s’arrête automatiquement à la valeur souhaitée.

Si votre ligne d’emballage est déjà équipée d’un réseau d’air comprimé, les outils pneumatiques sont adaptés. Les modèles pneumatiques comme l’AIR19 ou l’AIR Metal ne nécessitent pas de batterie, donc aucun temps d’arrêt pour la recharge.

Un outil va à la charge ; une cercleuse nécessite d’amener la charge à la machine.

Pour le feuillard PP, le PPST-13/16 manuel sertit une chape métallique à chaque cerclage, chaque colis nécessitant donc une chape et un effort au levier. Lorsque le nombre de cerclages quotidiens augmente, cette étape supplémentaire et le coût des chapes deviennent significatifs. Une cercleuse électrique comme la NEO2 soude le feuillard PP sans chape.

Le feuillard acier peut être posé avec les trois modes d’entraînement. Le modèle manuel A3 est conçu pour feuillard acier de 13, 16 ou 19 mm, et l’A4 pour feuillard de 0,55 à 0,75 mm d’épaisseur, tous deux réalisant un joint sans chape. La cercleuse électrique AKU-STEEL DUO est prévue pour feuillard acier plus épais, de 0,8 à 1,2 mm, et les modèles pneumatiques AIR Metal et AIR DUO32 nécessitent une alimentation en air comprimé. Les A3 et A4 sont des outils à levier nécessitant les deux mains.

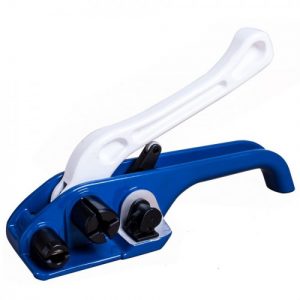

Pour le feuillard textile et composite, le tendeur manuel existe en trois tailles jusqu’à 50 mm pour un usage occasionnel. Le tendeur à batterie ITI 71, pour feuillard de 16 à 40 mm, convient à un usage intensif. L’entretien dépend du mode d’entraînement : les outils manuels sont nettoyés et huilés, les outils à batterie nécessitent une recharge et un stockage sec et hors gel, et les outils pneumatiques exigent la purge quotidienne du filtre d’air et le remplissage du lubrificateur. Les outils pneumatiques requièrent un débit d’air suffisant en plus de la pression.

Bien associer pince a feuillard, feuillard et dévidoir

Avant de commander, vérifiez la charge, le matériau et la largeur du feuillard. Les pinces a feuillard doivent être compatibles avec le feuillard : PET, PP, acier, textile ou composite.

Les chapes, clips et boucles doivent correspondre à la largeur du feuillard. Chaque liaison en nécessite une. Le chariot dévidoir doit accepter le diamètre du mandrin.

Commencez par identifier le feuillard utilisé : matériau, largeur et épaisseur. L’outil choisi doit être conçu pour ce type et cette taille de feuillard. Par exemple, pour du feuillard PET de 16 mm de large, il faut un appareil adapté au PET 16 mm, comme le NEO Plus. Si vous utilisez du feuillard acier, vérifiez que l’outil est prévu pour l’acier et la largeur, comme l’AKU-STEEL DUO pour feuillard acier de 19, 25 ou 32 mm.

Ensuite, choisissez le type de joint adapté à votre process. Les cercleuses électriques pour feuillard PET et PP et l’AIR19 pneumatique pour PET soudent le joint par friction, donc sans chape. Le PPST-13/16 manuel utilise une chape métallique, il faut donc commander les chapes à la bonne largeur. Pour le feuillard acier, vous pouvez choisir un appareil utilisant une chape ou un clip, ou un outil sans chape comme l’A3, le BO-51 ou l’A4. Les feuillards textile et composite se ferment avec une boucle en fil adaptée à la largeur du feuillard.

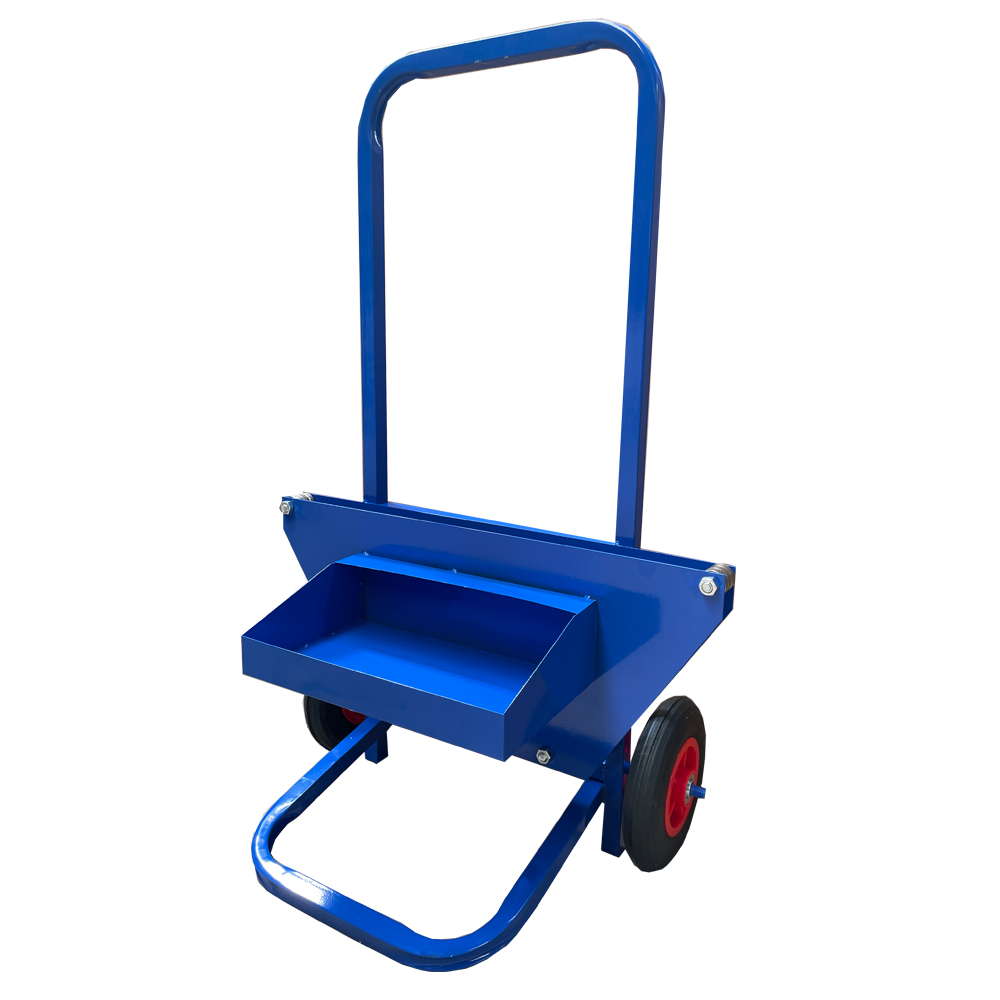

Vérifiez le diamètre du mandrin de la bobine par rapport au chariot dévidoir. Les bobines PET et PP sur mandrin 405/406 mm nécessitent le dévidoir PET/PP. Les bobines de corde et PP sur mandrin 200 mm s’utilisent avec le chariot HC2. Les rouleaux de feuillard textile sur mandrin 76 mm nécessitent le dévidoir textile. Les bobines acier s’utilisent avec le chariot HS5.

Comptez le nombre de cerclages à réaliser chaque jour et vérifiez la présence d’électricité ou d’air comprimé à l’endroit où vous effectuez le cerclage.

Associez le feuillard PET à la cercleuse électrique selon la largeur et l’épaisseur. Par exemple, le feuillard PET 15,5 x 0,9 mm convient aux modèles NEO2 et GT ONE, le 19 x 1,0 mm au NEO Plus, et le 25 x 1,2 mm au TES EXTREME.

Les chapes doivent être compatibles à la fois avec l’outil et le feuillard. Les chapes pneumatiques ne conviennent pas aux outils manuels, et les chapes 16 x 40 mm pour cerclage manuel s’utilisent avec un tendeur manuel et une pince de sertissage. Vérifiez également la largeur du feuillard par rapport au dévidoir. Le dévidoir feuillard PET/PP est conçu pour des feuillards de 10 à 19 mm de large sur mandrin de 405/406 mm. Le feuillard PP de cette boutique est sur mandrin 406 mm, il est donc compatible avec ce dévidoir. Le dévidoir feuillard PET/PP et le HC2 sont équipés d’un frein, qui empêche la bobine de se dérouler lorsque l’on tire sur le feuillard, ainsi que d’un bac ou d’un plateau pour les chapes et l’outil.

Facteurs influençant le prix d’une pince a feuillard

Le prix d’une pince a feuillard dépend du mode d’entraînement (manuel, batterie ou pneumatique), de la largeur du feuillard et de la force de serrage, ainsi que de la présence d’une ou deux batteries. Pour le cerclage acier, certains ensembles comprennent un tendeur et une pince de sertissage. Le coût d’utilisation provient du feuillard, des chapes, clips et boucles. Le prix est indiqué sur chaque fiche produit.

Le principal coût d’utilisation est le feuillard lui-même. Pour les outils nécessitant une chape, un clip ou une boucle, il faut en commander un par jonction, ce qui augmente le coût à long terme. Sur chaque fiche produit, vous trouverez un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Pour calculer le coût par cerclage, additionnez la longueur du feuillard autour du colis et le recouvrement, puis divisez la longueur de la bobine indiquée sur la page feuillard par ce total. Par exemple, une bobine PET 19 x 1,0 mm contient 1 000 mètres. Cela vous donne le nombre de cerclages par bobine et, à raison d’un par jonction, le nombre de chapes, clips ou boucles nécessaires.

Les chapes, clips et boucles sont vendus par boîte. Par exemple, les chapes PP sont conditionnées en boîtes de 1 000 et les chapes pneumatiques en boîtes de 1 000 (800 pour les 32 x 57 mm). Les pièces d’usure font aussi partie du coût d’utilisation. Sur les cercleuses électriques pour feuillard plastique, la lame, les plaques dentées et la roue de tension sont des pièces d’usure. Sur l’AKU-STEEL DUO, la mâchoire mobile et la roue d’entraînement sont des pièces d’usure.

Travailler en sécurité avec les outils de cerclage

Lors de l’utilisation d’outils de cerclage, portez des gants et une protection oculaire. Placez-vous sur le côté du feuillard pendant la tension. Un feuillard tendu peut revenir brusquement lors de la coupe, il faut donc toujours le couper latéralement avec une pince coupe-feuillard. Les coins de protection évitent d’endommager le feuillard sur les arêtes vives.

Ne soulevez ni ne tirez jamais une charge par son feuillard. Gardez la bobine dans un dévidoir feuillard pour éviter qu’elle ne se déroule seule.

Les bords du feuillard acier sont tranchants et peuvent provoquer des coupures sans protection. La protection oculaire est importante car le feuillard peut revenir brusquement lors de la coupe.

Placez-vous sur le côté du feuillard pendant la tension, jamais dans son axe. Cela réduit le risque de blessure si le feuillard casse ou glisse pendant la tension.

La coupe latérale permet de garder le corps hors de la trajectoire du feuillard s’il revient brusquement.

Utilisez des coins de protection sur les arêtes vives pour éviter que le feuillard ne soit endommagé ou coupé par la charge.

Lors de la coupe d’un feuillard acier tendu, tenez toujours la partie supérieure, car la partie inférieure part vers l’avant. Gardez les doigts à l’écart de la roue de tension et ne mettez jamais la main entre le feuillard et le colis pendant la tension. N’expédiez jamais une charge avec une jonction mal réalisée.

Prévoyez une protection auditive si nécessaire. La SIAT VIPER atteint environ 96 dB(A) lors de la soudure, et le manuel AIR19 recommande des protections auditives au-delà de 85 dB(A). Si un feuillard se bloque dans une cercleuse électrique, retirez d’abord la batterie, puis coupez le feuillard. Lors du soufflage de poussière avec de l’air comprimé, portez une protection oculaire, car la poussière est projetée vers le visage.

Questions fréquentes sur la pince a feuillard

Quel outil utiliser pour le cerclage acier ?

Pour le feuillard acier, utilisez les ensembles AKU-STEEL DUO ou ELECTRA M SERIES à batterie pour 19, 25 ou 32 mm, ou les modèles manuels sans chape A3, BO-51 ou A4. Des outils pneumatiques AIR Metal et AIR DUO32 sont également disponibles pour le feuillard acier.

Les cercleuses électriques nécessitent-elles des chapes ?

Les cercleuses électriques pour feuillard PET et PP soudent le feuillard par friction et n’utilisent pas de chapes métalliques. Pour le feuillard acier, les deux ensembles à batterie nécessitent des chapes : l’AKU-STEEL DUO assemble le feuillard avec une chape acier et l’ELECTRA M SERIES avec une jonction à double encoche. L’ITI 71 pour feuillard textile et composite utilise des boucles en fil.

Que contient un kit de cerclage palette ?

Un kit de cerclage palette comprend une pince a feuillard, du feuillard et un dévidoir feuillard. Certains kits incluent une batterie et un chargeur, des chapes métalliques ou des boucles, selon l’outil et le feuillard.

Quel dévidoir feuillard convient à quelle bobine ?

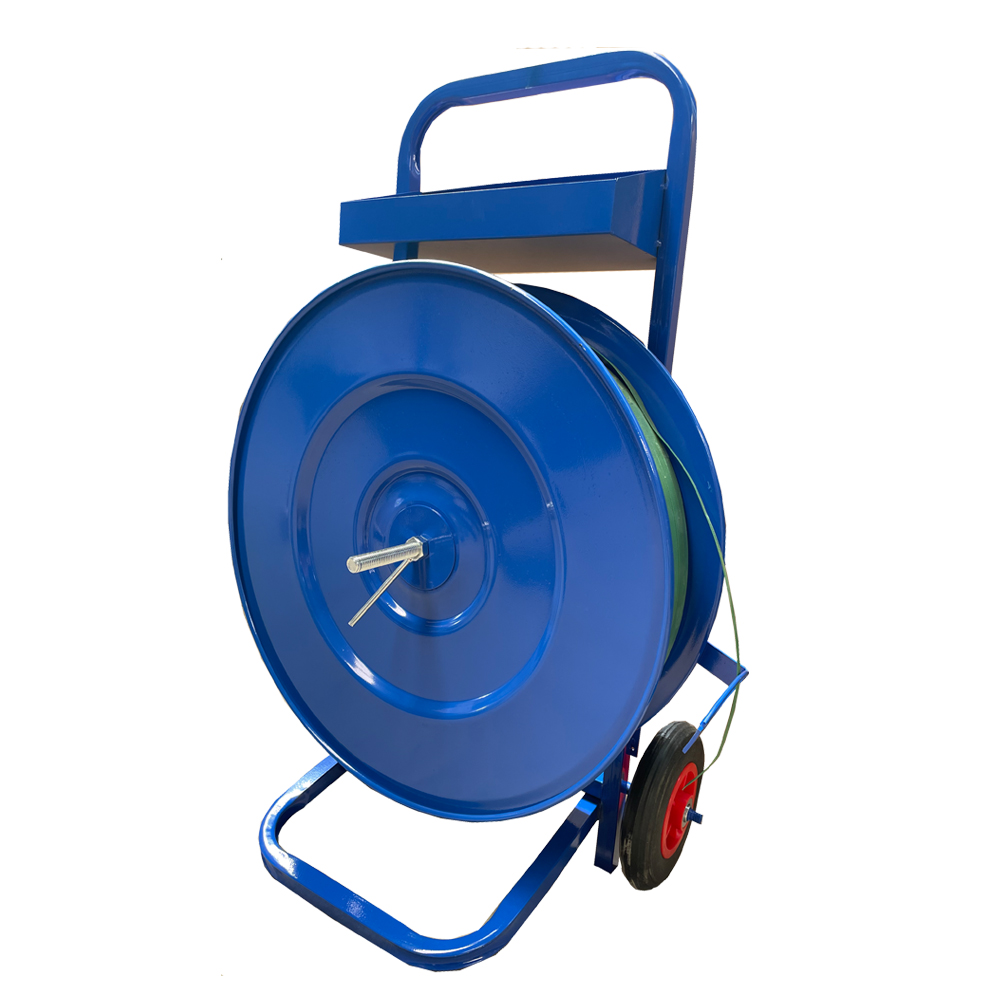

Le dévidoir feuillard PET/PP convient aux bobines PET et PP sur mandrin 405/406 mm. Le dévidoir HC2 est adapté aux bobines de corde et PP sur mandrin 200 mm. Le dévidoir textile est prévu pour les rouleaux textile sur mandrin 76 mm. Le HS5 est destiné aux bobines de feuillard acier.
