Banderoleuse automatique en ligne SMARTWRAP S3

Banderoleuse de palettes en ligne SMARTWRAP S3

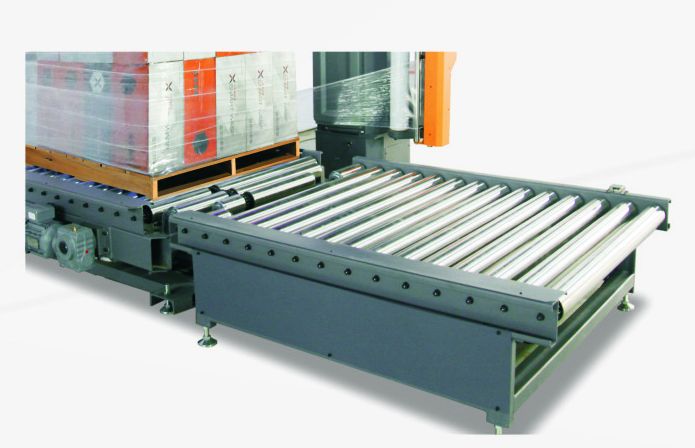

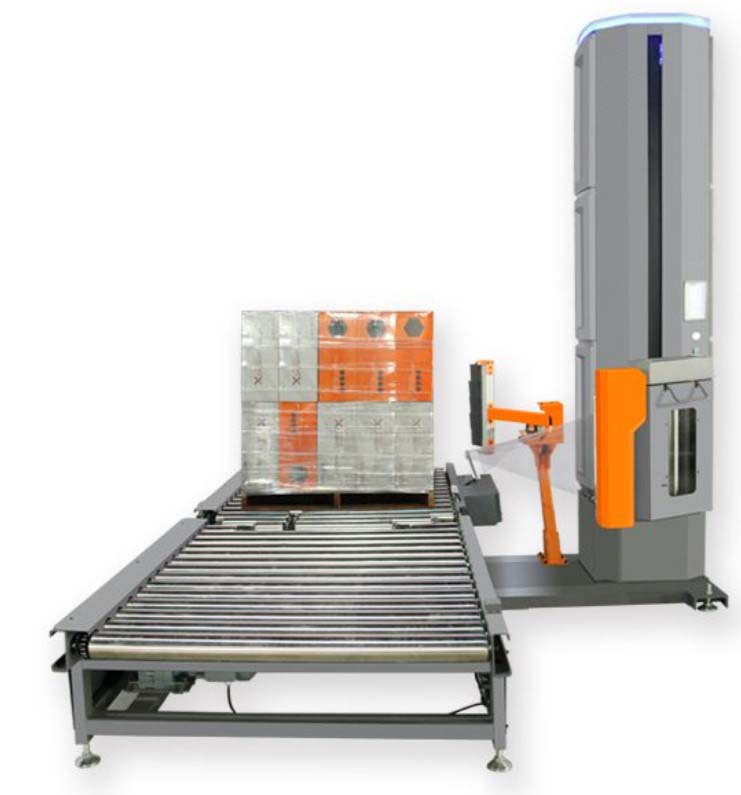

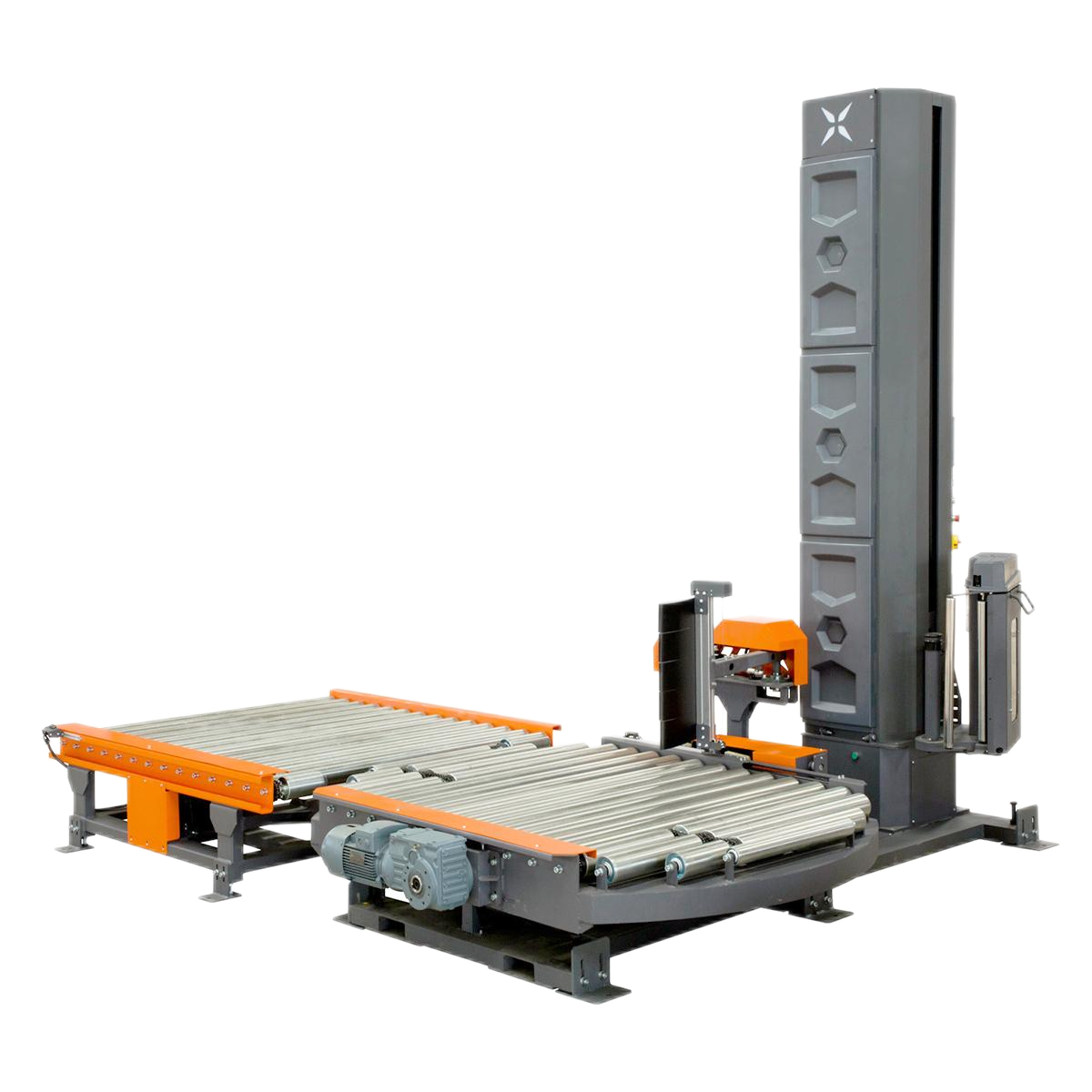

La SMARTWRAP S3 est une banderoleuse de palettes en ligne : elle s’intègre dans une ligne de convoyage, la palette arrive automatiquement, la machine l’emballe puis la palette repart sur le convoyeur. Aucun opérateur ne doit amener la palette, accrocher ou couper le film, la machine pince, coupe et soude le film de façon autonome.

Elle prend en charge des palettes jusqu’à 3000 kg avec une diagonale de charge de 1753 mm sur un plateau tournant de 2000 mm dont la hauteur est réglable sur 550 mm, ce qui permet de l’ajuster à la hauteur du convoyeur dans lequel elle est intégrée.

La machine emballe 30 à 40 palettes par heure jusqu’à une hauteur de 3200 mm. Le plateau tournant fonctionne à 0–15 tr/min, et l’alimentation motorisée du film étire le film à 300 % avec une force constante, garantissant un emballage identique pour chaque palette.

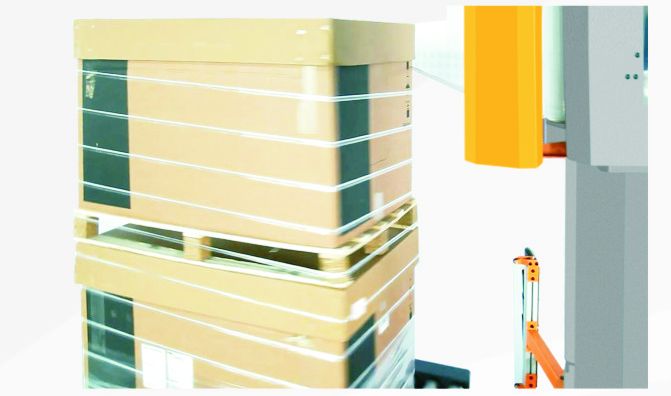

Le système de corde de film forme une corde de film à la base de la charge, ce qui lie les marchandises à la palette. La machine est montée sur une couronne d’orientation avec doubles galets en nylon en acier inoxydable 201, est pilotée par un automate SIEMENS avec écran tactile 7 pouces, et pèse 980 kg.

Applications et intégration de la SMARTWRAP S3

La SMARTWRAP S3 est utilisée dans les centres de distribution, sites de production et hubs logistiques où un débit élevé et une sécurisation constante des palettes sont nécessaires. Elle convient aux opérations traitant des PGC, produits alimentaires et boissons, matériaux de construction, produits chimiques, papier et biens de consommation. La machine est conçue pour l’intégration dans des lignes de convoyeurs automatisées, où elle reçoit les palettes directement des processus en amont comme la palettisation ou le picking, les emballe, puis les envoie vers le stockage ou l’expédition.

Les charges typiques incluent cartons, sacs, fûts, lots sous film rétractable et marchandises de forme irrégulière empilés sur palettes. Le système de corde de film est particulièrement utile pour les charges risquant de bouger ou de basculer pendant le transport, car il lie les marchandises à la base de la palette. La SMARTWRAP S3 peut remplacer l’emballage manuel dans les lignes où la rapidité, la régularité et la sécurité de l’opérateur sont prioritaires.

Caractéristiques techniques

Banderoleuse SMARTWRAP S3 en vidéo

▶

Ce que la banderoleuse apporte à votre expédition

• La palette entre et sort automatiquement. Intégrée à une ligne de convoyage, la banderoleuse fonctionne sans opérateur : entrée, banderolage, sortie.
• Le film est géré par la machine. Elle pince le film au départ, le coupe à la fin et soude la languette à chaud. Personne ne doit toucher la charge.
• 3000 kg et jusqu’à 3200 mm. Les palettes lourdes et les charges hautes passent sur la même banderoleuse, avec un plateau de 2000 mm.
• Pré-étirage à 300 % avec une force constante. Un mètre de film devient trois et la tension reste identique du premier au dernier tour.
• Une corde qui lie la charge à la palette. Le système de corde de film maintient les marchandises et la palette ensemble, ce qui permet à la charge de rester stable sur un camion.
• Des pièces entretenues, pas remplacées. Commande SIEMENS, capteur SICK, relais OMRON, couronne d’orientation et rouleaux en acier inoxydable.

Film, plateau tournant et commandes

• Machine en ligne : la palette arrive et repart sur le convoyeur
• Pinçage, coupe et soudure automatique du film
• Charge maximale 3000 kg, diagonale de charge 1753 mm
• Plateau tournant 2000 mm, 0–15 tr/min, hauteur réglable sur 550 mm
• Hauteur de banderolage jusqu’à 3200 mm
• 30 à 40 palettes par heure
• Déroulement motorisé du film avec pré-étirage 300 % et force constante
• Système de corde de film
• Film étirable 500 mm de large, rouleau jusqu’à 250 mm de diamètre
• Plateau tournant sur couronne d’orientation avec double rouleaux nylon, inox 201, 89 mm
• Automate SIEMENS et écran tactile 7 pouces, capteur SICK, variateur X-Line
• Ceinture de sécurité dans la colonne, châssis en acier découpé laser et ABS
• 380 V / 220 V, 50 Hz ; balance intégrée sur demande

Fonctionnement de la banderoleuse en ligne SMARTWRAP S3

1. Placez le rouleau de film étirable, 500 mm de large, sur le chariot porte-film et faites-le passer dans les rouleaux de pré-étirage.
2. Réglez le programme sur l’écran tactile : nombre de tours en bas, au milieu et en haut, vitesse du plateau tournant et force du film.
3. Le convoyeur amène la palette sur le plateau tournant et la machine démarre automatiquement.
4. La machine pince le film, emballe la charge de bas en haut puis de haut en bas, forme la corde de film en bas, puis coupe et soude la fin du film.
5. La palette repart sur le convoyeur et la suivante arrive.

Réglages et entretien

• Programme. Les tours en bas, au milieu et en haut, la vitesse du plateau tournant et la force du film se règlent sur l’écran tactile SIEMENS et sont mémorisés pour chaque type de charge.
• Force du film. Le déroulement maintient une force constante, réglée selon la charge : ferme pour une palette stable, plus douce pour une charge légère ou irrégulière.
• Film. Film étirable de 500 mm de large, rouleaux jusqu’à 250 mm de diamètre ; la machine l’étire à 300 %.
• Hauteur de la table tournante. Réglable au-delà de 550 mm, la banderoleuse peut ainsi être adaptée à la hauteur de la ligne de convoyage dans laquelle elle est intégrée.
• Entretien. Éteignez la banderoleuse avant toute intervention. Gardez les rouleaux et l’unité de coupe et soudure exempts de film, et vérifiez la couronne d’orientation, la transmission par courroie et la ceinture de sécurité à l’intérieur de la colonne.

Tâches de l’opérateur et contrôles de process sur la SMARTWRAP S3

Avant chaque prise de poste, vérifiez que le chariot porte-bobine, les rouleaux et l’unité de coupe/soudure sont exempts de résidus de film et de débris. Contrôlez l’alignement du convoyeur et assurez-vous que la ceinture de sécurité à l’intérieur de la colonne est intacte. Pendant le fonctionnement, surveillez les signes de rupture du film, d’emballage irrégulier ou de palettes mal centrées sur la table tournante.

Avant de commander une banderoleuse

Le prix est affiché sur cette page. Une banderoleuse en ligne fait toujours partie d’une ligne, donc quelques détails déterminent sa configuration : vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons ensemble.

• La ligne. La banderoleuse est intégrée dans une ligne de convoyage ; indiquez-nous la hauteur du convoyeur et de quel côté arrivent les palettes.
• Palette. Jusqu’à 3000 kg, diagonale de charge jusqu’à 1753 mm, sur une table tournante de 2000 mm.
• Hauteur de charge. Jusqu’à 3200 mm.
• Cadence. 30 à 40 palettes par heure.
• Encombrement et livraison. La banderoleuse mesure 2000 × 1800 × 3700 mm et pèse 980 kg ; une balance peut être intégrée sur demande.

Choisir et installer la SMARTWRAP S3

Avant de choisir la SMARTWRAP S3, vérifiez que la taille, le poids et la hauteur des palettes dans votre activité correspondent aux spécifications de la banderoleuse. Contrôlez l’espace disponible pour l’installation, y compris l’accès pour le changement des bobines de film et l’entretien. La hauteur du convoyeur doit correspondre à la plage de réglage de la table tournante, et le sens d’arrivée des palettes doit être précisé pour une intégration correcte.

Les erreurs fréquentes sont l’utilisation de bobines de film hors des dimensions spécifiées, le réglage d’une force de film trop élevée pour des charges légères ou instables, ou le manque de nettoyage du convoyeur et de la table tournante. Pour éviter les arrêts, assurez-vous que la banderoleuse est installée dans une zone avec une alimentation électrique stable.

Lors de la planification de la ligne, tenez compte de la succession des équipements en amont et en aval, comme les palettiseurs, étiqueteuses ou housseuses étirables, afin d’assurer un flux de palettes fluide.
