Filmeuse de palettes à pré-étirage SMARTWRAP X2 avec balance | 2000 kg, hauteur de banderolage jusqu’à 3000 mm

Filmeuse SMARTWRAP X2 à pré-étirage avec balance

La SMARTWRAP X2 à pré-étirage est une filmeuse à plateau tournant avec balance : la palette est placée sur le plateau avec un gerbeur ou un transpalette, la machine pèse la charge et l’emballe sous film étirable en un seul cycle, sans que l’opérateur ne doive faire le tour de la palette avec un rouleau de film.

La machine est configurée selon vos palettes : plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm et hauteur de banderolage 2200, 2600 ou 3000 mm. Chaque version supporte jusqu’à 2000 kg et emballe jusqu’à 30 palettes par heure. La colonne ne fait que 2000 mm de haut pour un banderolage de 2200 mm, ce qui permet d’installer la machine sous un plafond bas.

Le film est étiré avant d’être appliqué sur la charge : pré-étirage motorisé de 250 % (jusqu’à 350 %) permet à un mètre de film de couvrir deux mètres et demi de palette, ce qui prolonge la durée d’un rouleau et assure une tension régulière du film sur la charge.

La balance intégrée pèse la charge pendant l’emballage, il n’est donc pas nécessaire d’avoir une station de pesage séparée. Le poids s’affiche à l’écran en fin de cycle, ce qui permet de le reporter sur le bon de livraison ou la liste d’expédition sans repesage.

Où la filmeuse SMARTWRAP X2 à pré-étirage est-elle utilisée ?

La filmeuse SMARTWRAP X2 à pré-étirage avec balance est utilisée dans les entrepôts, centres logistiques et de distribution, et lignes de production expédiant des marchandises palettisées. Elle convient aux opérations qui doivent enregistrer le poids de chaque palette pour l’expédition, le calcul du fret ou le contrôle des stocks.

Les charges typiques sont cartons, sacs, fûts, caisses et marchandises mixtes sur palettes.

Caractéristiques techniques

Ce que la filmeuse de palettes apporte à votre expédition

• Pesage et banderolage en un seul cycle. La balance est sous le plateau tournant, donc la palette est pesée là où elle est filmée, pas besoin de pont-bascule ni de manutention supplémentaire.
• Un film qui va plus loin. Pré-étirage motorisé de 250 % (jusqu’à 350 %), donc moins de rouleaux par palette et une banderole qui tient.
• Le poids reste affiché à l’écran. Lisez-le à la fin du cycle et inscrivez-le sur le bon de livraison.
• Adaptée à vos palettes. Cinq diamètres de plateau tournant et trois hauteurs de banderolage, la machine est commandée selon la charge réelle.
• Réglée une fois, répétée par tous. Six programmes sur l’écran tactile et un démarrage à un bouton, pour que chaque équipe filme de la même façon.
• Elle détecte la hauteur de la charge. Un capteur photoélectrique SICK détecte le haut de la palette, donc le film n’est pas appliqué dans le vide au-dessus.

Tâches de l’opérateur et intégration dans le processus d’emballage : SMARTWRAP X2 PRE-STRETCH

La machine est souvent placée en fin de ligne d’emballage ou près de la zone d’expédition, pour que les palettes soient filmées et pesées juste avant l’envoi. La faible hauteur du plateau tournant permet le chargement avec un transpalette, et des rampes en option sont disponibles pour les sites sans accès au niveau du sol.

Plateau tournant, chariot porte-bobine et commandes

• Plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm
• Hauteur de banderolage 2200, 2600 ou 3000 mm
• Charge maximale 2000 kg, plateau tournant de 81 mm de haut
• Balance intégrée
• Pré-étirage motorisé 250 % (max 350 %)
• Film étirable 500 mm de large, 14 microns, mandrin de 76 mm
• Plateau tournant 0–12 tours/min et chariot porte-film 0–5,9 m/min, tous deux réglables
• Jusqu’à 30 palettes par heure

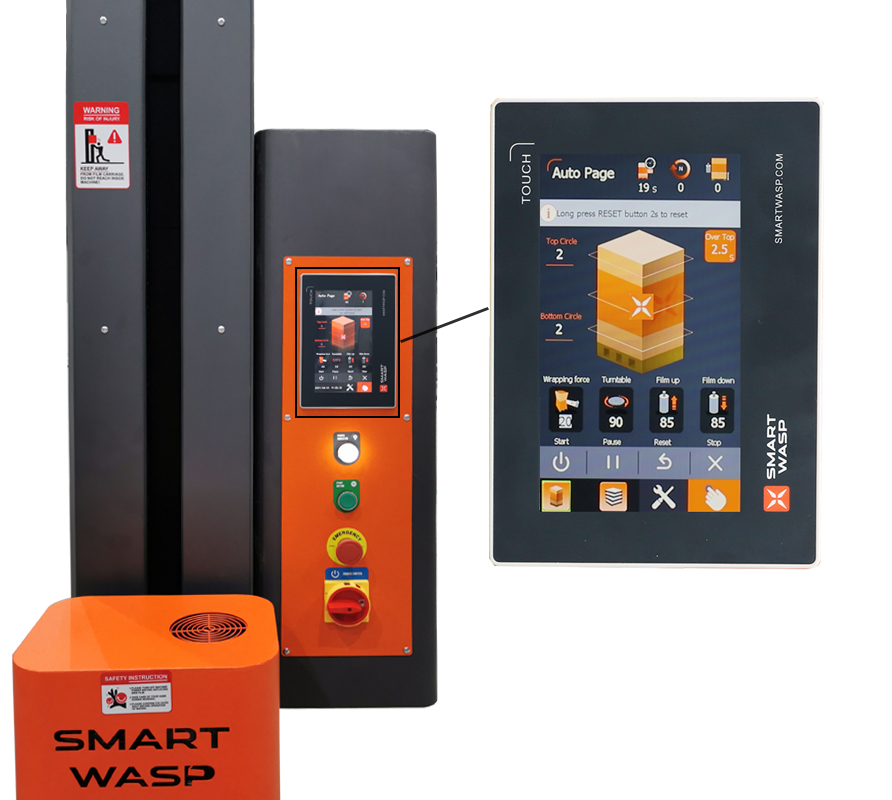

• Écran tactile, 6 programmes de banderolage, démarrage à un bouton
• Cellule photoélectrique de hauteur SICK (Allemagne)
• Colonne en profilé aluminium et acier avec levage à double chaîne
• Démarrage et arrêt progressifs, arrêt d’urgence, dispositif anti-écrasement et anti-chute sous le chariot

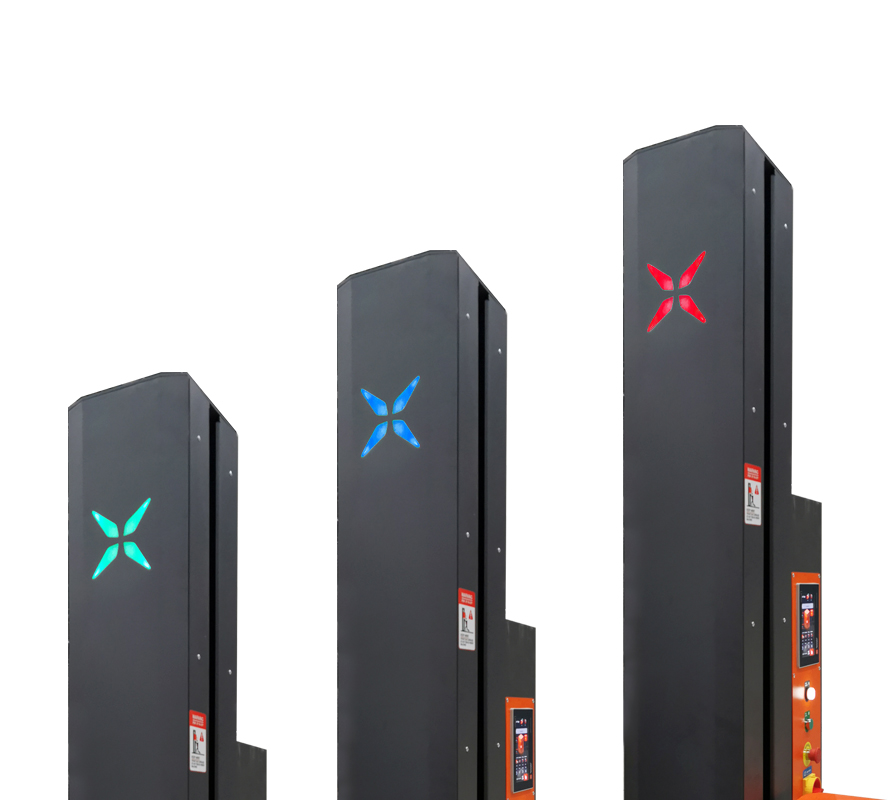

• Voyant LED tricolore et retour en position de départ après chaque cycle
• 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW ; bruit 75 dB

Comment utiliser la filmeuse SMARTWRAP X2 à pré-étirage

1. Placez le rouleau de film étirable, 500 mm de large, sur le chariot porte-film et faites passer le film entre les rouleaux.
2. Allumez la machine et choisissez l’un des six programmes sur l’écran tactile, ou réglez la vitesse du plateau, la vitesse du chariot et le nombre de tours en haut et en bas pour cette charge.
3. Amenez la palette sur le plateau tournant avec un gerbeur ou un transpalette et fixez l’extrémité du film à la charge.
4. Appuyez sur démarrer. La machine pèse la charge, fait tourner la palette et la filme du bas vers le haut puis redescend, selon le programme choisi.
5. Coupez le film à la fin du cycle et retirez la palette. Le poids s’affiche à l’écran.

Réglages et entretien

• Programmes. Six programmes sont enregistrés sur l’écran tactile : nombre de tours en bas et en haut, vitesse du plateau et du chariot pour chaque type de charge.
• Tension du film. Réglez-la selon la charge : assez forte pour maintenir la palette, assez faible pour ne pas écraser le contenu.
• Film. Film étirable 500 mm de large et 14 microns d’épaisseur sur mandrin de 76 mm. Un film plus épais maintient mieux, un film plus fin coûte moins cher par palette ; la machine accepte les deux.
• Balance. La balance est intégrée à la machine et ne nécessite pas de poste séparé ; vérifiez-la de temps en temps avec un poids connu.
• Entretien. Éteignez la machine avant toute intervention. Gardez le plateau et les rouleaux propres de film et de poussière, et vérifiez régulièrement la chaîne de la colonne et les dispositifs de sécurité.

Choisir et utiliser la filmeuse SMARTWRAP X2 à pré-étirage

Les erreurs courantes incluent le choix d’un plateau trop petit pour des palettes surdimensionnées, ou une tension de film trop élevée pour des marchandises fragiles. Pour les éviter, mesurez vos charges types et maximales, et testez la tension du film sur des palettes d’essai.

Avant de commander une filmeuse de palettes

Le prix affiché dépend du plateau tournant et de la hauteur de banderolage, veuillez donc les sélectionner avant de commander. Quelques détails déterminent la version adaptée à votre expédition : vérifiez-les, ou envoyez-les-nous et nous les examinerons ensemble.

• Taille de palette. Le plateau tournant mesure 1500, 1650, 1800, 2000 ou 2200 mm. Il doit supporter toute la palette, y compris ce qui dépasse.
• Hauteur de charge. Hauteur de banderolage 2200, 2600 ou 3000 mm ; la colonne mesure 2000, 2400 ou 2800 mm de haut, donc une banderoleuse plus haute nécessite aussi un plafond plus élevé.
• Poids. Jusqu’à 2000 kg par palette. La balance pèse la charge pendant le cycle.
• Alimentation. 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW. Prise ordinaire, pas d’air comprimé.
• Espace. Avec le plateau tournant de 1500 mm et la colonne de 2000 mm, la filmeuse mesure 2444 × 1500 × 2100 mm et pèse 550 kg. La longueur correspond au plateau tournant plus 944 mm, la largeur au plateau tournant lui-même et la hauteur à la colonne plus 100 mm, donc un plateau plus grand nécessite un emplacement plus long et plus large. Prévoyez de la place autour pour un gerbeur ou un transpalette.
