Formeuse de cartons automatique AUTOBOX10 – 10-15 caisses/min

Formeuse de cartons automatique AUTOBOX10

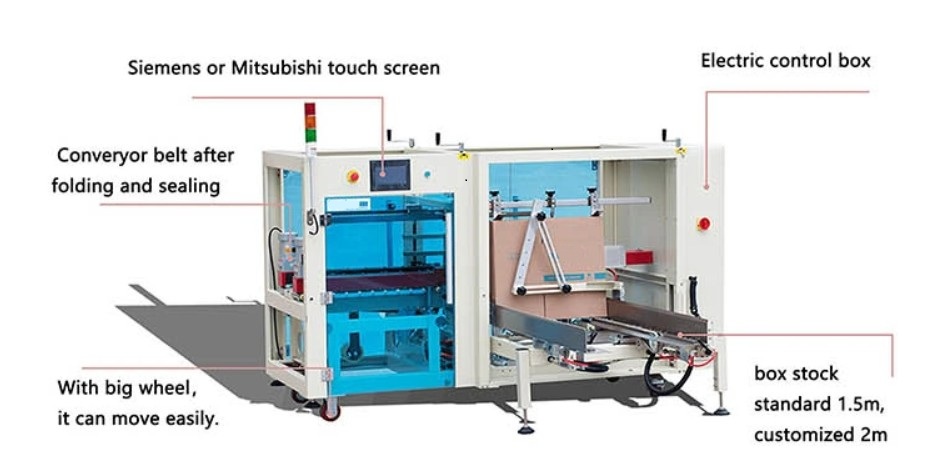

AUTOBOX10 est une formeuse de cartons automatique : elle prend un carton à plat dans le magasin, l’ouvre, replie les rabats inférieurs, ferme le fond avec du ruban adhésif et envoie le carton ouvert sur ses bandes : 10 à 15 cartons par minute.

Elle traite des cartons de 200 × 200 × 150 mm à 500 × 400 × 350 mm (longueur × largeur × hauteur), avec longueur + largeur inférieures à 900 mm et la moitié de la largeur + hauteur inférieure à 550 mm.

Le fond est fermé avec du ruban adhésif de 50 ou 60 mm (75 mm sur demande). Un servomoteur règle la largeur du carton ; jusqu’à dix largeurs de cartons sont mémorisées, donc un changement de carton consiste à choisir son numéro sur l’écran tactile et à régler les guides, bandes et ventouses.

La machine fonctionne en 220 V, 50 Hz, monophasé, avec une prise européenne, et nécessite de l’air comprimé à environ 0,5 MPa. Les cartons ouverts sortent à une hauteur de table de 650 mm.

Secteurs et applications : formeuse de cartons automatique AUTOBOX10

La formeuse de cartons AUTOBOX10 est utilisée dans l’agroalimentaire, les boissons, la pharmacie, l’électronique, les biens de consommation et l’emballage agricole. Elle convient aux lignes de production nécessitant une formation régulière et en grand volume de cartons. Applications typiques : emballage de bouteilles ou conserves, produits électroniques en boîte, aliments transformés, produits de soin et articles prêts à vendre en rayon. La machine est souvent placée en début de ligne de conditionnement, alimentant directement les stations de remplissage ou de chargement avec des cartons ouverts et fermés par le fond.

Elle traite des cartons standards à fentes en carton ondulé, dans la plage de dimensions spécifiée. Les cartons avec rabats particuliers, très peu rigides ou découpes irrégulières peuvent nécessiter un essai préalable.

Caractéristiques techniques

Formeuse de cartons AUTOBOX10 en vidéo

▶

Ce que la formeuse de cartons apporte à votre ligne d’emballage

• 10 à 15 cartons par minute. Le carton est prélevé, ouvert, formé, fermé et scotché sans opérateur, il suffit de remplir le magasin avec des cartons à plat.

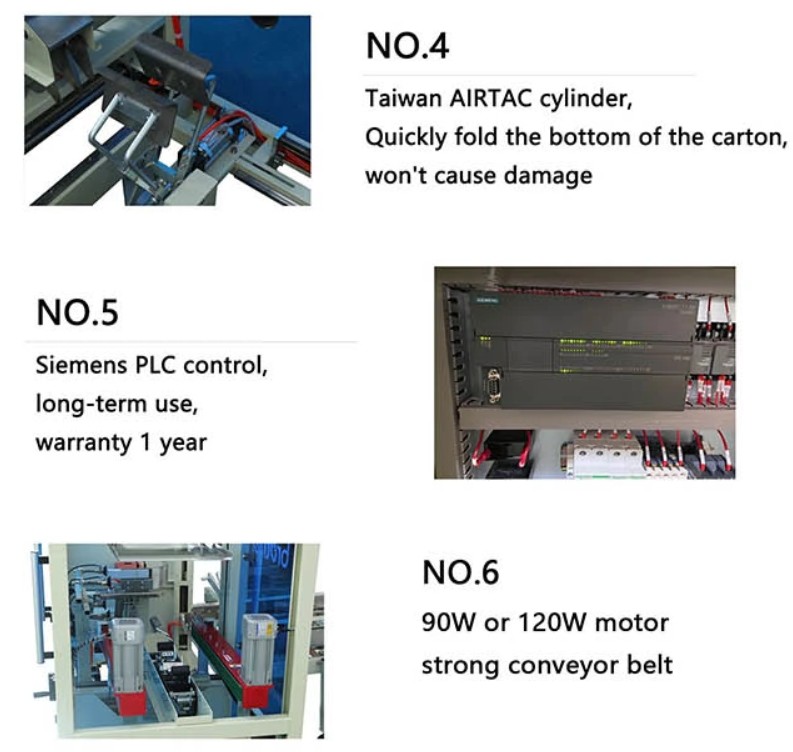

• Fond scotché en un seul passage. La patte avant, la patte arrière et les pattes latérales sont repliées successivement et le fond est scotché, le carton sort donc prêt à être rempli.

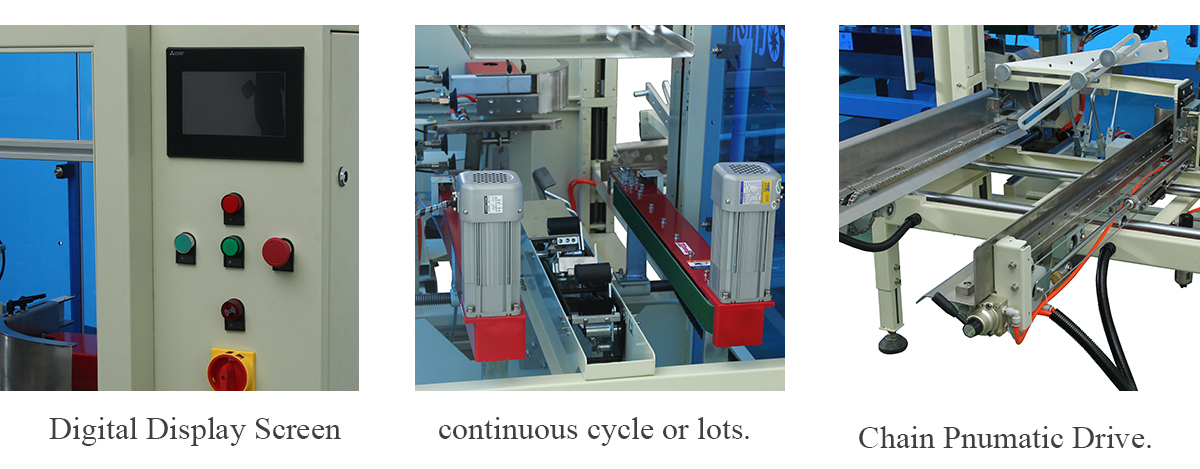

• Dix largeurs de cartons mémorisées. Le servomoteur règle la largeur selon le numéro de carton choisi sur l’écran tactile.
• Compteur avec arrêt automatique. Indiquez le nombre de cartons souhaité ; la machine s’arrête à ce nombre.
• Mode pas à pas manuel. Pour le réglage et le dépannage, chaque étape peut être lancée séparément depuis l’écran tactile.
• Alimentation monophasée. 220 V avec prise européenne, plus une connexion à l’air comprimé.

Tâches de l’opérateur et intégration en ligne : formeuse de cartons automatique AUTOBOX10

Les principales tâches de l’opérateur sont de charger les cartons à plat dans le magasin, sélectionner le bon numéro de carton sur l’écran tactile et surveiller l’approvisionnement en ruban adhésif et en air. Lors d’un changement de format, l’opérateur ajuste les guides, courroies et ventouses selon la nouvelle taille de carton, en suivant les réglages mémorisés. Les cartons ouverts sortent à une hauteur de table fixe, il faut donc adapter le convoyeur de reprise à cette hauteur.

Gamme de cartons, pose du ruban adhésif et commandes

• Formage automatique des cartons et fermeture inférieure par ruban adhésif, 10 à 15 cartons par minute
• Longueur du carton 200 à 500 mm, largeur 200 à 400 mm, hauteur 150 à 350 mm
• Limites : longueur + largeur inférieures à 900 mm, moitié de la largeur + hauteur inférieures à 550 mm
• Ruban adhésif 50 ou 60 mm (75 mm sur demande)
• Les ventouses prennent le carton à plat dans le magasin
• Réglage de la largeur par servo, jusqu’à 10 largeurs de cartons mémorisées

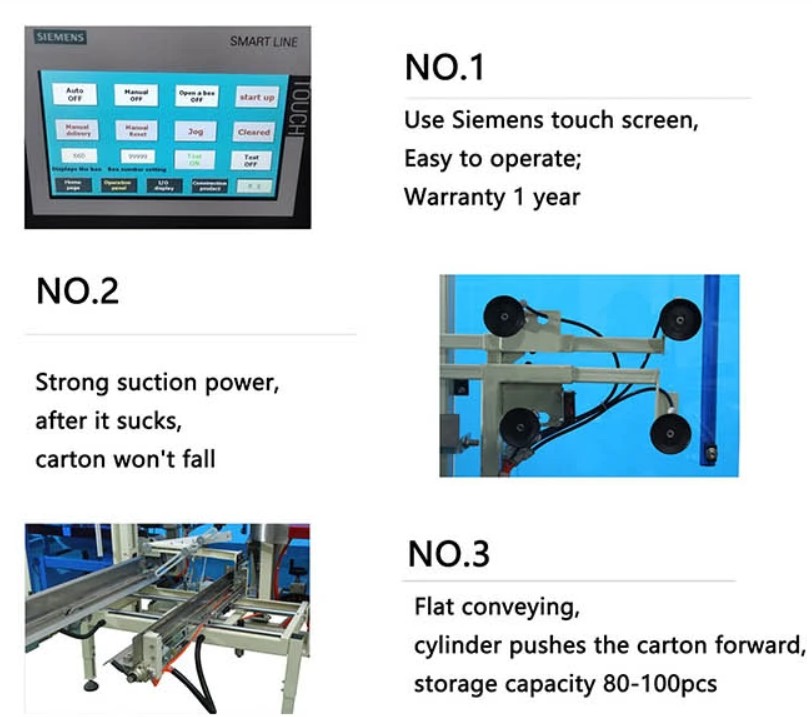

• Écran tactile : mode automatique, pas à pas manuel, carton unique, compteur
• Sortie sur courroies, hauteur de table 650 mm
• Air comprimé environ 0,5 MPa
• 220 V, 50 Hz, monophasé, prise européenne

Comment utiliser la formeuse de cartons AUTOBOX10

1. Branchez l’alimentation et l’air comprimé et réglez le régulateur principal d’air à environ 0,5 MPa.
2. Mettez l’interrupteur principal sous tension et effectuez le retour à l’origine du servo ainsi que la réinitialisation du vérin sur l’écran tactile jusqu’à ce que les deux voyants d’origine soient allumés.
3. Sélectionnez le numéro de carton sur l’écran tactile et réglez les guides, les courroies et les ventouses pour le carton.
4. Remplissez le magasin avec des cartons à plat et indiquez le nombre de cartons souhaité.
5. Appuyez sur Automatique : la machine prend, ouvre, forme, ferme par ruban adhésif et évacue les cartons jusqu’à atteindre le compteur.

Réglages et maintenance

• Largeur du carton. Mémorisée pour jusqu’à dix numéros de cartons ; le servo se positionne à la largeur du numéro choisi.
• Guides et courroies. Les rails du magasin, la largeur des courroies, la plaque de pression et les ventouses sont réglés à la taille du carton manuellement, dans l’ordre indiqué dans le manuel.
• Air. Le régulateur principal est réglé à environ 0,5 MPa ; avec trop ou trop peu d’air, le carton n’est pas formé correctement. Les valves de vitesse des vérins sont réservées au personnel formé.
• Avant de démarrer. Le travail automatique commence uniquement lorsque le servo et les vérins sont à l’origine.
• Sécurité. Coupez l’alimentation et déconnectez l’air avant toute intervention mécanique.

Choisir et utiliser AUTOBOX10 : points à vérifier et problèmes courants

Avant de choisir la formeuse de cartons AUTOBOX10, vérifiez que toutes les dimensions de cartons utilisées sur votre ligne respectent la plage et les limites indiquées. Contrôlez la rigidité et la finition de surface du carton, car des cartons très souples ou glissants peuvent nuire à la prise par ventouse et au formage. Assurez-vous que l’alimentation en air comprimé disponible est stable et propre, car des variations de pression peuvent entraîner un formage ou un rubanage incomplet.

Les erreurs courantes incluent la sélection d’un mauvais nombre de cartons, un mauvais alignement des guides ou des courroies, ou un niveau de ruban adhésif trop bas. Cela peut provoquer des blocages, des cartons mal formés ou un défaut de fermeture. Pour éviter les arrêts, suivez la séquence de réglage du manuel et ne modifiez pas les paramètres pneumatiques sans formation.

Pour intégrer la formeuse de cartons dans une ligne existante, prévoyez un accès pour l’opérateur au magasin et aux commandes. Prévoyez un nettoyage et une inspection réguliers des pièces mobiles.

Avant de commander une formeuse de cartons

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à votre ligne : vérifiez-les avant de commander, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions des cartons. Longueur 200–500 mm, largeur 200–400 mm, hauteur 150–350 mm, dans les deux limites ci-dessus.
• Ruban adhésif. 50 ou 60 mm ; 75 mm sur demande.
• Alimentation. 220 V, 50 Hz, monophasé, et air comprimé à environ 0,5 MPa.
• Encombrement. La machine mesure 2020 × 2080 × 1396 mm ; les cartons sortent à 650 mm.
• Livraison. En caisse de 245 × 126 × 160 cm, 550 kg brut ; la machine pèse 530 kg.
