Gerbeur électrique compact SMITH 500kg 1500mm

Gerbeur électrique auto-élévateur SMITH 500kg 1500mm

Le gerbeur électrique auto-élévateur convient au chargement, au déchargement et à la manutention de marchandises sur palettes, et peut être transporté avec les marchandises dans les véhicules. Il se caractérise par sa petite taille, son fonctionnement fluide, ses excellentes performances et sa grande praticité. Le chariot élévateur à montée automatique est composé d’un vérin de levage, de composants de colonnes de mât intérieur et extérieur, d’un châssis, d’un siège de porte mobile, de fourches de levage, d’une alimentation de poignée et d’autres composants électriques.

Le gerbeur électrique auto-élévateur SMITH est un équipement logistique polyvalent et efficace conçu pour faciliter et sécuriser les tâches de manutention. Avec une capacité de charge maximale de 500 kg et une hauteur de levage de 1500 mm, ce gerbeur est idéal pour les camionnettes et camions de livraison. L’un des atouts majeurs du gerbeur électrique auto-élévateur SMITH est son mécanisme d’auto-élévation. Cela signifie que le gerbeur peut se soulever lui-même dans la camionnette ou le camion. Ce mécanisme rend également le gerbeur SMITH plus ergonomique et facile à utiliser. Le personnel de livraison n’a plus besoin de se fatiguer le dos ou les bras pour soulever des charges lourdes, ce qui réduit le risque de blessures au travail et améliore la productivité.

De plus, la conception compacte du gerbeur et son faible rayon de braquage permettent de le manœuvrer facilement dans des espaces restreints, comme des allées étroites ou des zones de stockage encombrées. Un autre avantage du gerbeur électrique auto-élévateur SMITH est sa durabilité et sa fiabilité. Le gerbeur est fabriqué à partir de matériaux de haute qualité, tels que l’acier et l’aluminium, qui résistent à une utilisation intensive et à des environnements difficiles. Le système hydraulique est également conçu pour être sans entretien, ce qui permet aux opérateurs de se concentrer sur leurs tâches sans se soucier des arrêts ou des réparations. En matière de sécurité, le gerbeur électrique auto-élévateur SMITH est équipé de plusieurs dispositifs pour protéger à la fois l’opérateur et la charge.



Applications du transpalette autochargeur

Le gerbeur autochargeant convient à différents camions de livraison et camionnettes, y compris les fourgons, camions et remorques conteneurs.



Dimensions et caractéristiques principales du gerbeur électrique autochargeur SMITH

• Longueur totale : 1555mm
• Largeur totale : 790mm
• Hauteur totale : 1817mm
• Rayon de braquage min. : 1120mm
• Dimensions des fourches : 540*1150mm
• Contrôleur Curtis
• Batterie (2*12V/75AH)
• Chargeur externe (24V/10A)
• Temps de charge : 7-8 heures
• Temps de fonctionnement : 50 cycles de travail (un cycle = chargement et déchargement avec charge)



Vidéo du gerbeur électrique autochargeur SMITH

▶



Caractéristiques principales du gerbeur électrique autochargeur SMITH

• Système de contrôle à double circuit d’huile :
  Le gerbeur électrique intègre un système de contrôle à double circuit d’huile, permettant un contrôle précis des mouvements. Le mouvement bidirectionnel de la tige du vérin est une caractéristique essentielle, garantissant l’adaptabilité dans divers scénarios d’utilisation.
• Châssis intérieur indépendant :
  L’autonomie du châssis intérieur est une caractéristique distinctive. Relié directement au boulon de la fourche, son mouvement vertical élimine le besoin de transfert par rouleau, simplifiant ainsi le processus de levage.
• Siège de porte mobile :
  Le siège de porte, conçu pour se déplacer en même temps que le levage du mât ou de la fourche, s’étend lorsque les marchandises atteignent la hauteur de la plateforme. Ce cycle fluide améliore l’efficacité opérationnelle.



Caractéristiques du gerbeur électrique autochargeur SMITH

1. Fonctionnalité polyvalente : Intègre des capacités de transport, gerbage et franchissement pour une solution de manutention multifonctionnelle.
2. Chargement et déchargement efficaces : Peut monter dans la caisse, ce qui en fait un assistant précieux pour les conducteurs de voitures et de camions lors de la manutention des marchandises.
3. Léger et convivial : Conçu pour une utilisation facile grâce à sa construction légère, garantissant un confort d’utilisation.
4. Maniabilité améliorée : Équipé de pieds de support avec une roue-guide pivotante, facilitant l’introduction fluide de l’appareil dans le chariot. Utilise également un vérin à double liaison pour des mouvements de verrouillage et de levage alternés sans à-coups.



Caractéristiques du gerbeur électrique auto-élévateur SMITH 500 kg 1500 mm

Modèle	SXCDS0515
Capacité	500	Q(Kg)
Centre de charge	400	C(mm)
Type de levage	Électrique
Type d’utilisation	Accompagnant
Matériau	Nylon/PU
Empattement	850	y(mm)
Empattement avant	380	W1(mm)
Empattement arrière	672	b10(mm)
Nombre de roues directrices/porteuses/d’équilibrage	2/2/6
Dimension des roues porteuses	Φ80×50	mm
Dimension des roues directrices	Φ100×45	mm
Dimension des roues d’équilibrage	Φ40×30	mm
Dimension de la roue auxiliaire	Φ30×30	mm
Hauteur minimale des fourches	90	mm
Hauteur maximale des fourches	1300	h3(mm)
Largeur extérieure des fourches	540	W3(mm)
Largeur intérieure des fourches	220	mm
Longueur des fourches	1150	L(mm)
Dimension d’une fourche	160X60	e/s(mm)
Longueur totale	1555	L1(mm)
Largeur totale	790	W(mm)
Hauteur totale	1817	H1(mm)
Hauteur totale (après installation de l’étagère à ruban)	3070	H4(mm)
Rayon de braquage minimal	1120	Wa(mm)
Vitesse de levée (chargé / à vide)	70/100	mm/s
Vitesse de descente (chargé / à vide)	100/80	mm/s
Moteur de levage	12/0.8	Kw
Capacité de la batterie	12/33	V/Ah
Poids de la batterie	10	Kg
Poids net	235	Kg

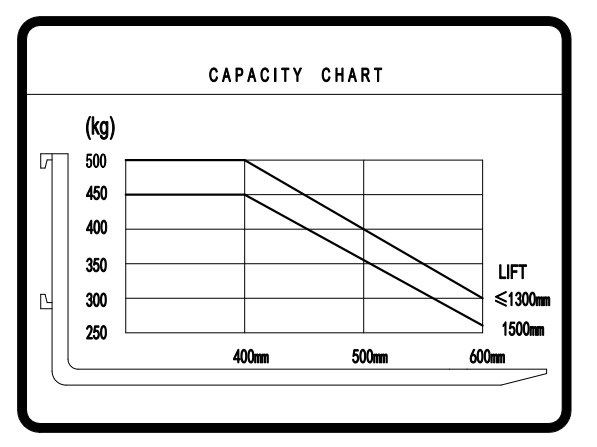

Courbe de levée du transpalette autochargeur SMITH :



Avantages du transpalette autochargeur SMITH :

1. Équipement logistique polyvalent :
   • Combine les fonctionnalités de gerbeur et de hayon élévateur pour une manutention efficace des matériaux.
2. Fabrication de précision :
   • Contient des composants essentiels tels qu’un mécanisme de levage, un châssis robuste et une poignée CURTIS.
3. Compact et efficace :
   • Taille compacte, fonctionnement fluide et excellente performance pour divers besoins de manutention.
4. Mécanisme auto-élévateur :
   • Capacité d’auto-élévation unique pour améliorer l’ergonomie et la convivialité.
5. Idéal pour fourgonnettes et camions :
   • Capacité de charge maximale de 500 kg et hauteur de levage de 1500 mm adaptées aux véhicules de livraison.
6. Maniabilité dans les espaces restreints :
   • Conception compacte et petit rayon de braquage pour une navigation aisée dans les zones confinées.
7. Construction durable et fiable :
   • Fabriqué avec des matériaux de haute qualité comme l’acier et l’aluminium pour une longue durée de vie.
8. Système hydraulique sans entretien :
   • Conçu pour minimiser les arrêts et les réparations, permettant aux opérateurs de se concentrer sur leurs tâches.
9. Système de contrôle à double circuit d’huile :
   • Offre un contrôle précis des mouvements grâce à la tige de piston du vérin bidirectionnel.

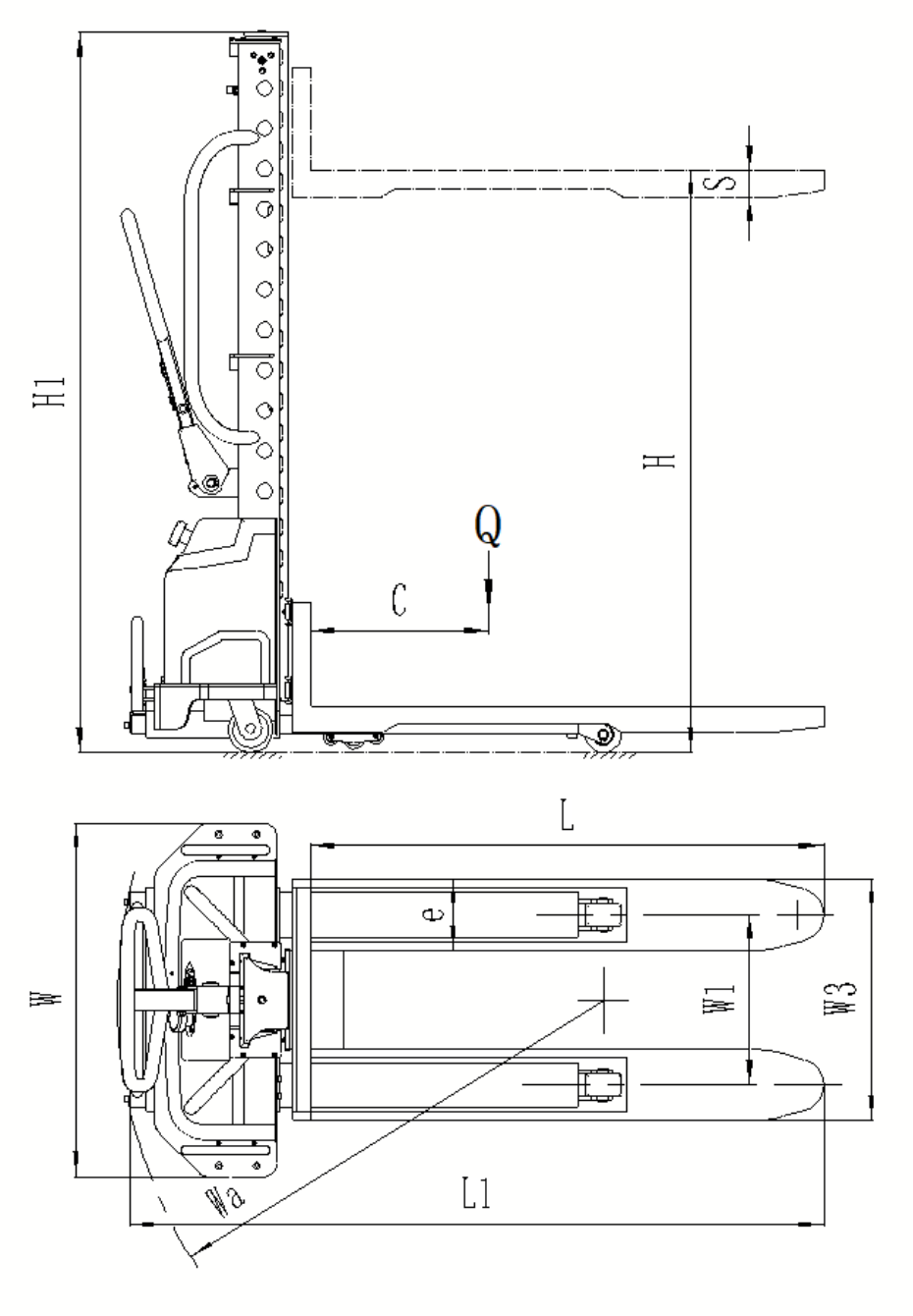

Dimensions du gerbeur électrique auto-élévateur SMITH 500 kg 1500 mm



Comment fonctionne le gerbeur électrique auto-élévateur SMITH ?

Procédure de chargement et de déchargement de marchandises pour transpalette auto-élévateur :

Avant l’utilisation :

• Assurez-vous que le poids de la marchandise ne dépasse pas la capacité de charge du transpalette auto-élévateur
• Insérez la fourche du chariot élévateur dans l’espace sous le plateau, en la positionnant de façon à ce que la charge soit centrée dans le centre de gravité
• Appuyez sur le bouton supérieur (à droite) pour soulever légèrement la marchandise, puis relâchez le bouton pour tirer le chariot élévateur
• Assurez-vous que le mât du chariot élévateur se trouve à moins de 80 mm du bord de la caisse, en évitant les parties accessoires de la caisse.

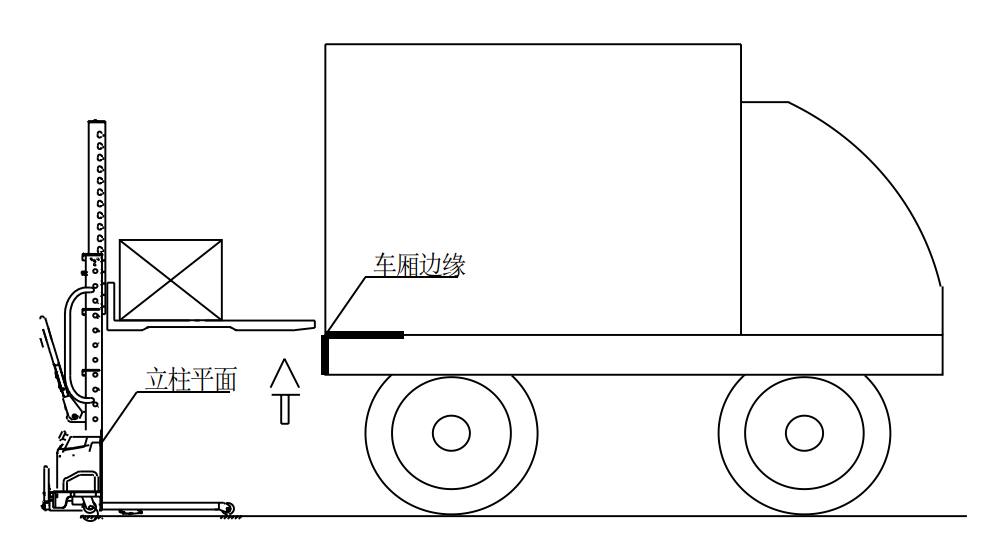

Chargement des marchandises dans le véhicule :

a. Approche du véhicule :

• Positionnez le transpalette auto-élévateur sur le côté du véhicule de livraison
• Assurez-vous que la tête de la fourche de chargement soit à au moins 10 cm du véhicule
• Appuyez sur le bouton de montée pour soulever la charge

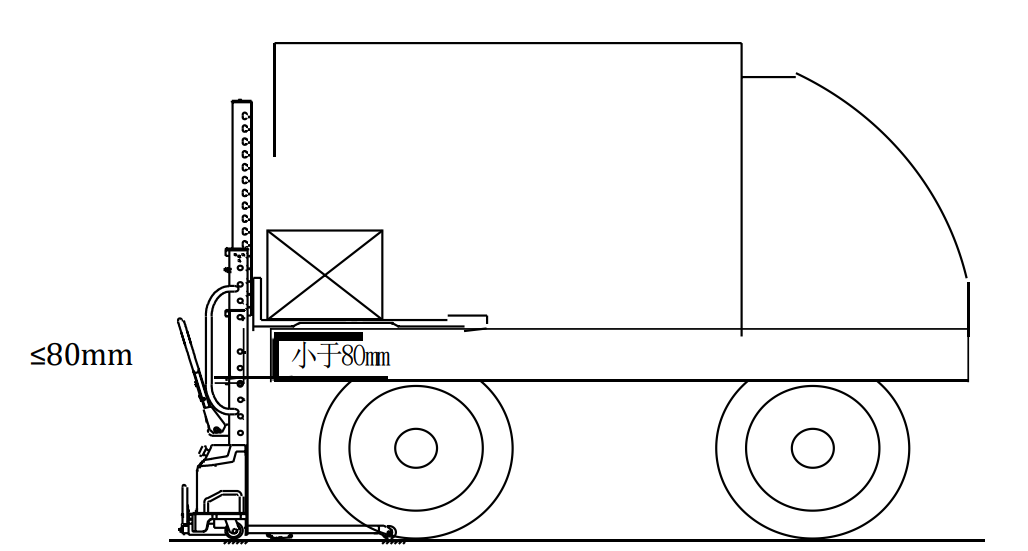

b. Placement des marchandises dans la caisse :

• Après avoir soulevé les marchandises légèrement au-dessus du plateau du véhicule, relâchez le bouton de montée.
• Poussez lentement le transpalette auto-élévateur dans le véhicule.
• Assurez-vous que le mât du chariot élévateur se trouve à moins de 80 mm du bord de la caisse, en évitant les parties accessoires de la caisse.

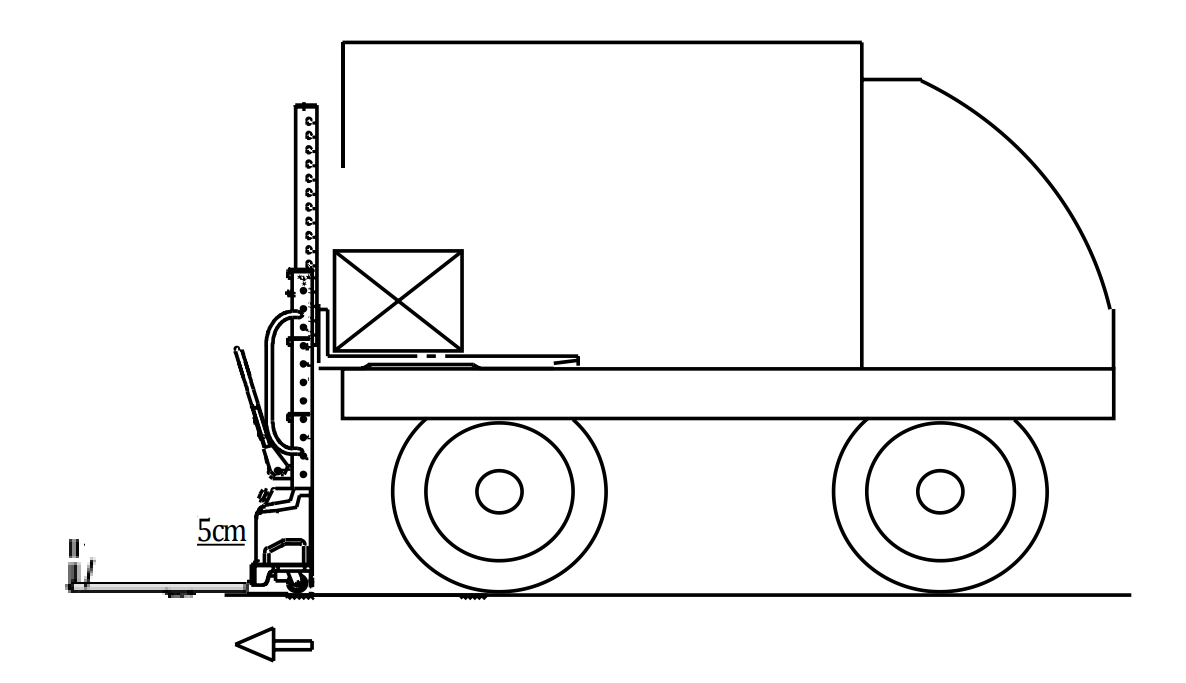

c. Retrait de la plateforme :

• Appuyez sur le bouton de descente pour abaisser la fourche jusqu’au plateau du véhicule
• Soulevez le châssis jusqu’à ce que le siège de porte soit à plus de 5 cm du sol
• Tenez le gerbeur et ramenez la plateforme du gerbeur jusqu’à la butée

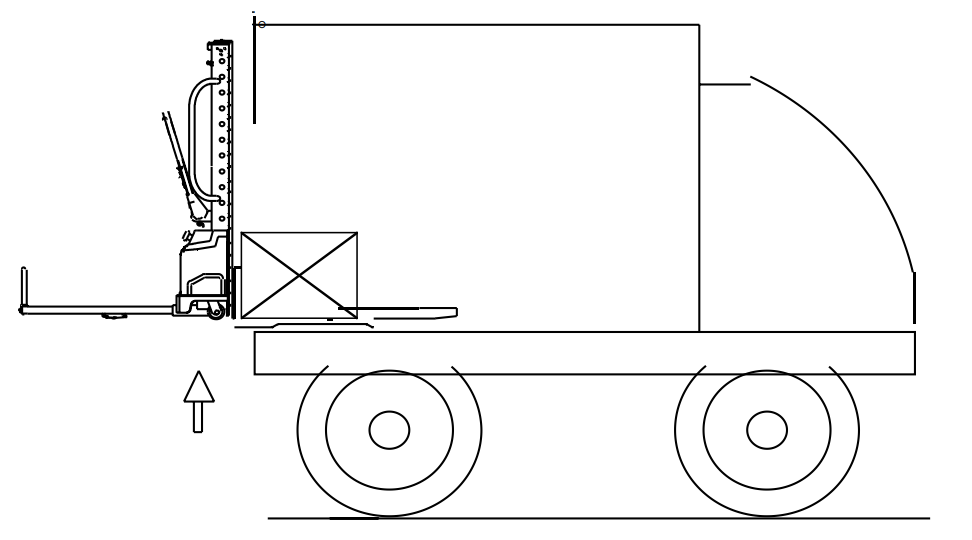

d. Levage du châssis et du siège de porte :

• Tenez le châssis d’une main
• Appuyez sur le bouton de descente pour lever le châssis et la plateforme du gerbeur



e. Entrée de la plateforme et de la roue :

• Lorsque le châssis atteint le point d’arrêt supérieur, relâchez le bouton de descente
• Poussez la plateforme pour que la roue de guidage entre dans le véhicule

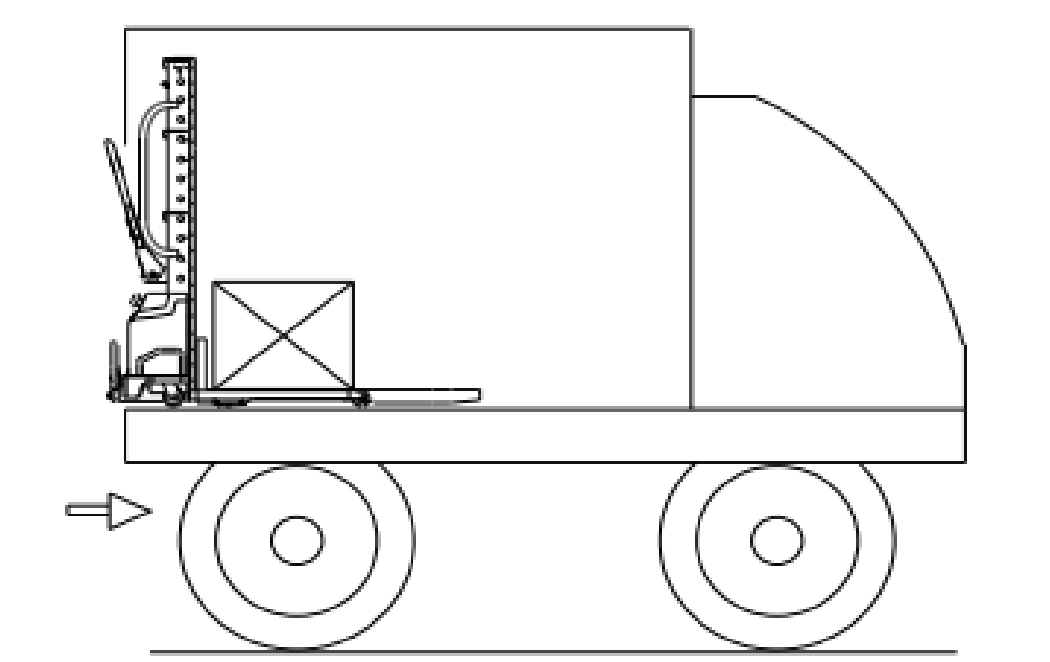

f. Poussez le gerbeur électrique dans le véhicule :

• Appuyez sur le bouton de montée pour soulever légèrement les marchandises
• Poussez le châssis pour que la roue pivotante entre à l’intérieur du véhicule

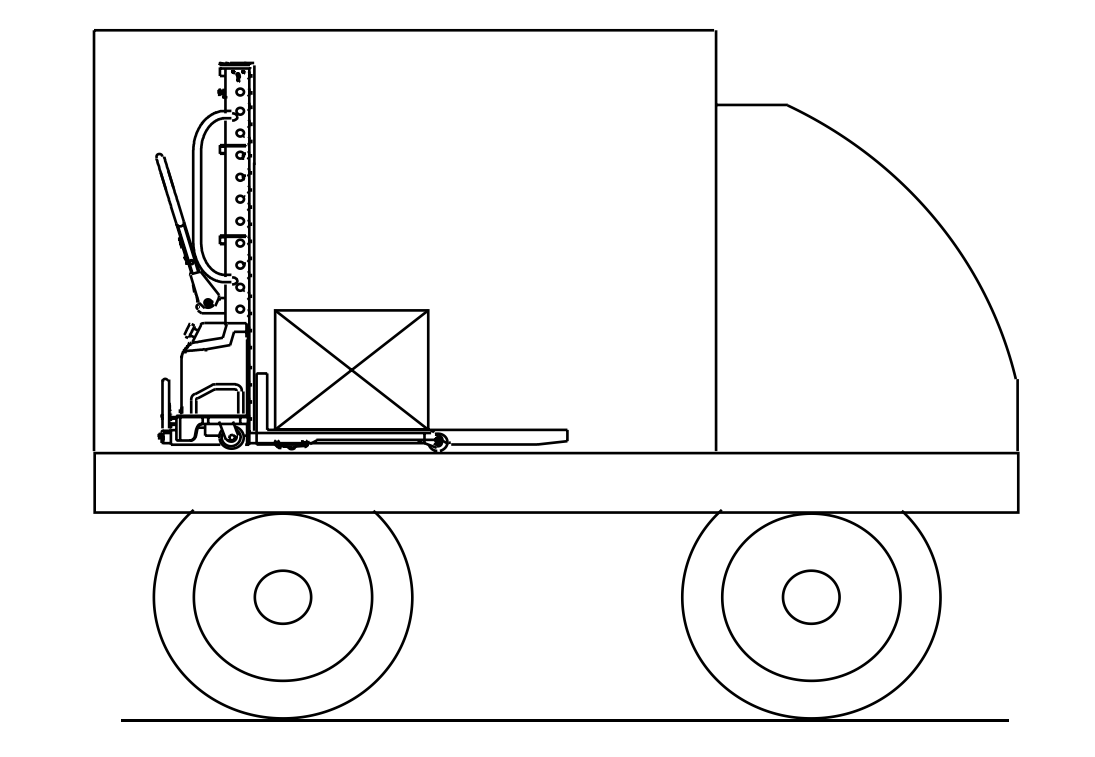

g. Stationnement et étapes finales :

• Appuyez sur le bouton de descente pour abaisser la fourche sur la plateforme du véhicule

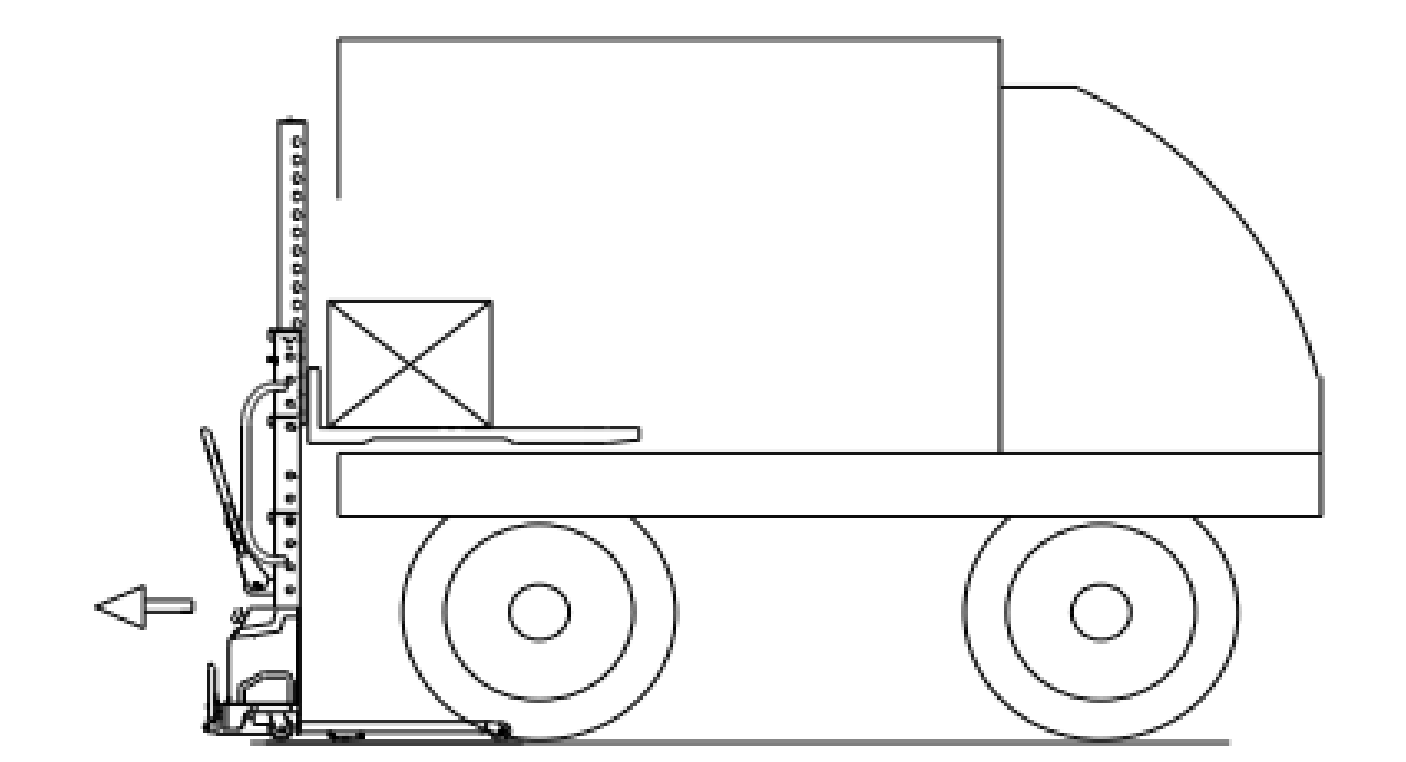

Instructions pour la sortie du chariot et l’utilisation du gerbeur :

Avant de sortir :

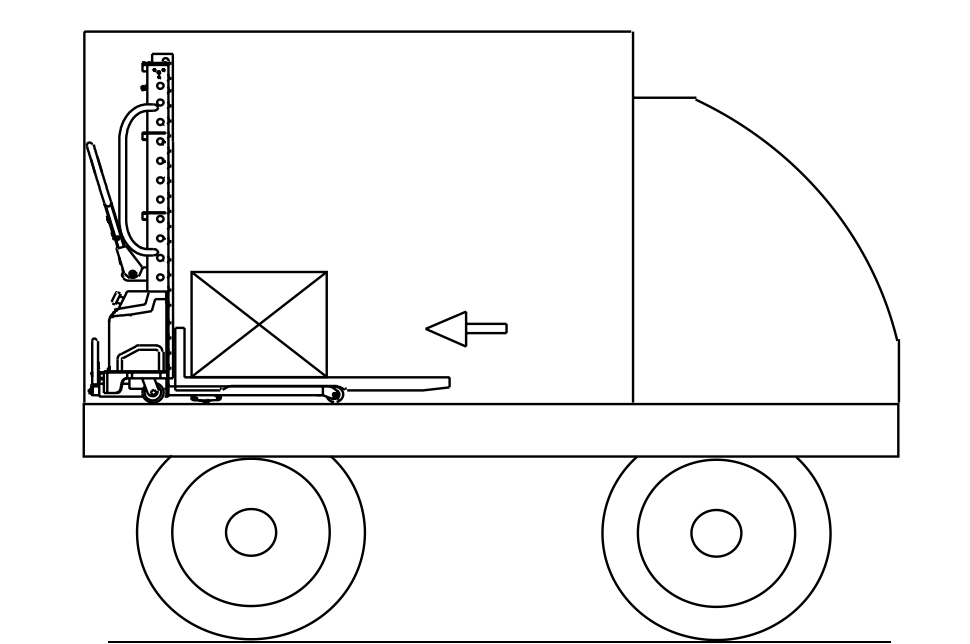

a. Positionnement du chariot élévateur :

• Appuyez sur le bouton de montée pour lever la fourche jusqu’au bord du véhicule

Sortie du chariot :

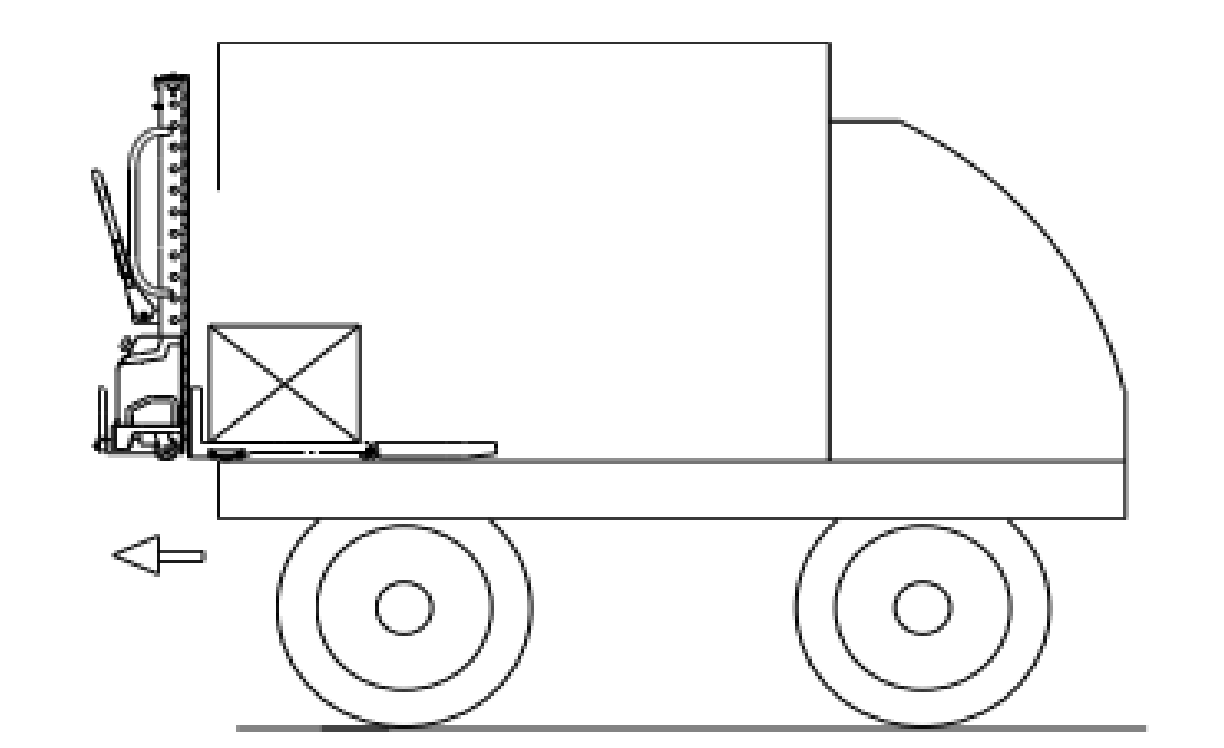

b. Déplacement du chariot élévateur :

• Avancez lentement le chariot élévateur vers la sortie du véhicule
• Appuyez sur le bouton de descente pour abaisser la fourche sur la plateforme

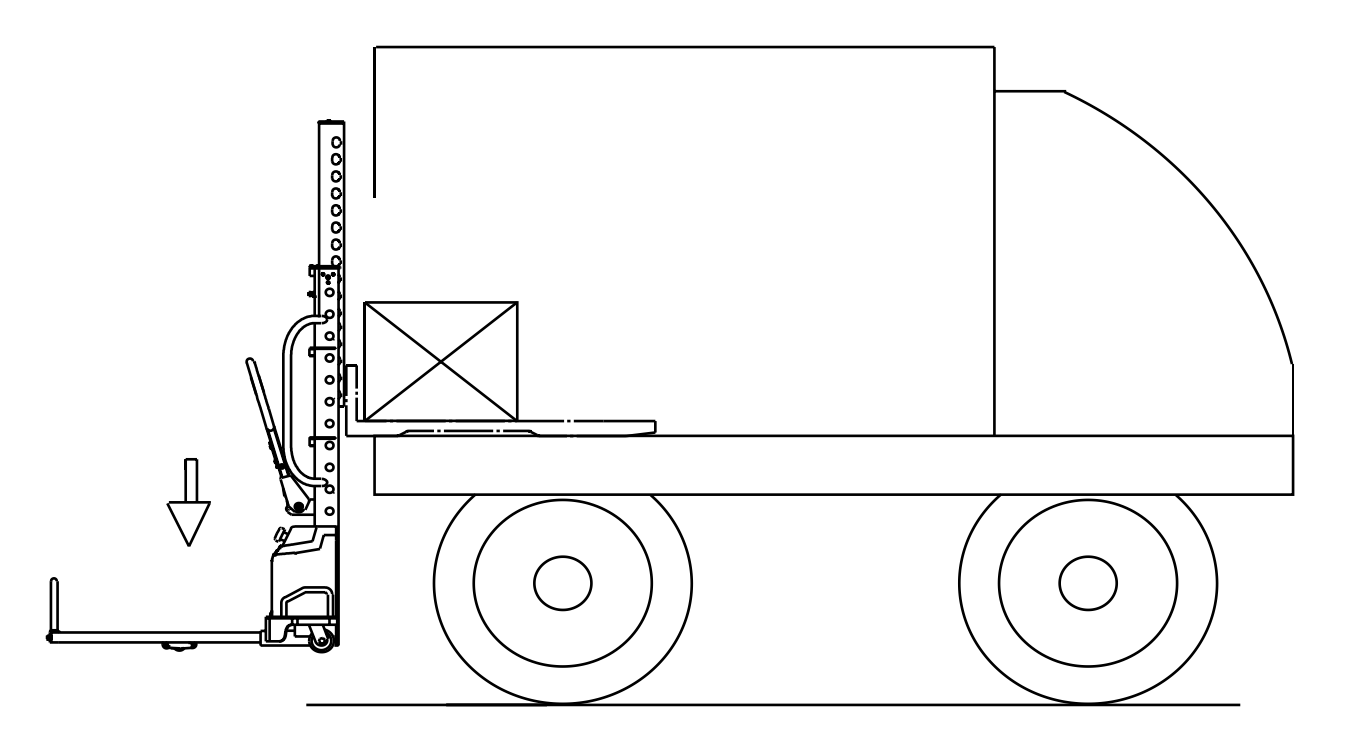

c. Abaissement du support :

• Maintenez le cadre et retirez la plateforme du gerbeur, en la positionnant de l’avant vers l’arrière
• Appuyez sur le bouton de montée pour abaisser le cadre



d. Poussez le siège de porte vers le siège arrière :

• Lorsque le cadre se trouve à plus de 5 cm du sol, relâchez le frein et poussez la plateforme vers l’avant



Sortie du chariot et étapes finales :

e. Quittez le chariot :

• Appuyez sur le bouton de montée pour abaisser le support et le siège de porte jusqu’au sol
• Relevez légèrement la fourche de chargement
• Déplacez le chariot élévateur pour sortir du véhicule de livraison

Remarque :

• Assurez-vous toujours que la zone est dégagée de tout obstacle avant de déplacer le gerbeur
• Respectez toutes les consignes de sécurité fournies dans le manuel du fabricant



Transpalette autochargeant

Allant bien au-delà d’un gerbeur ou d’un hayon élévateur classique, le SMITH représente une avancée remarquable dans le domaine des équipements de levage. Combinant les avantages des deux, cet appareil innovant offre une solution complète, permettant non seulement des économies substantielles mais aussi une efficacité opérationnelle accrue. Son design intégré élimine le besoin d’équipements de levage supplémentaires, simplifiant considérablement le processus de chargement et, surtout, supprimant la double manipulation des palettes. Le SMITH, reconnu pour sa facilité d’utilisation, accélère les opérations tout en réduisant la fatigue et la pénibilité pour le personnel, diminuant ainsi significativement le risque de blessures professionnelles, notamment au dos.

Ce qui distingue le SMITH, c’est sa capacité unique en tant que seul gerbeur/chargeur semi-électrique capable de se soulever de manière autonome dans et hors des véhicules de livraison. Cette caractéristique rend inutile la dépendance à des camions spécialisés ou les coûts liés à l’équipement de hayons élévateurs. De plus, il n’est plus nécessaire de transporter des transpalettes séparés.

Conçu pour être compatible avec les palettes à fond ouvert, les plateaux et les caisses, le SMITH est le choix optimal pour le transport sans effort d’une grande variété d’objets lourds. Du matériel médical et de bureau aux appareils électroménagers et équipements UPS, le SMITH incarne la praticité, l’efficacité et la polyvalence, redéfinissant la manutention en entreprise.
