Soudeuse en continu verticale AS600F – Largeur de soudure 13mm, 0–15m/min, charge 20kg – Hauteur de sac : 60cm

Soudeuse en continu verticale AS600F

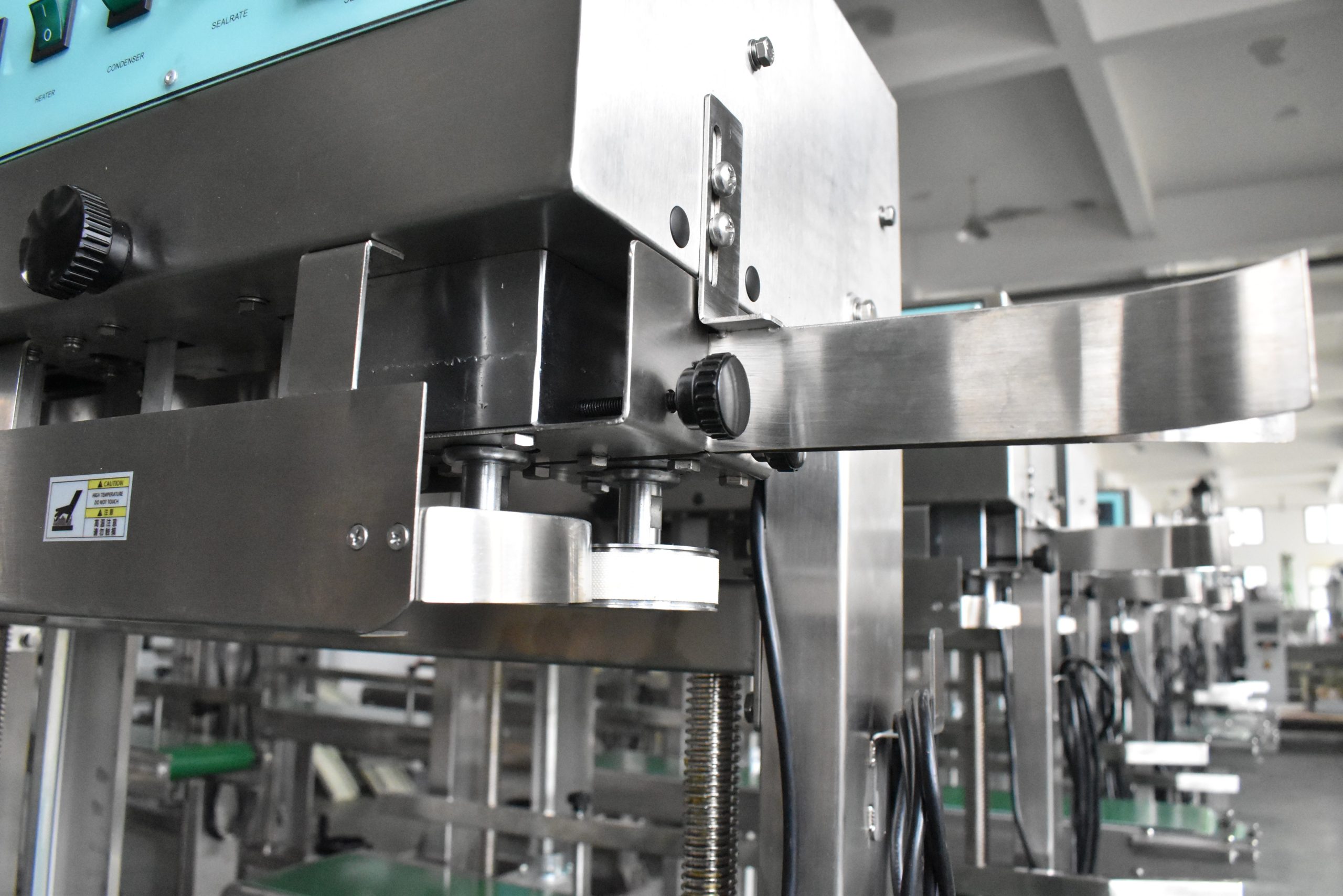

L’AS600F est une soudeuse en continu verticale robuste. Le sac reste debout sur sa propre table à convoyeur et les courroies entraînent l’ouverture à travers un bloc chauffant, une roue de pression et un bloc de refroidissement, de sorte que la soudure est fermée et fixée avant que le sac n’atteigne la fin de la machine.

Elle est conçue pour les sacs qu’une soudeuse de table ne peut pas traiter : le convoyeur supporte 20 kg au total et 5 kg par sac, et la hauteur de soudure est réglable de 120 à 600 mm, ce qui permet de souder aussi bien une petite pochette qu’un sac de 60 cm sur la même machine.

La soudure fait 13 mm de large. Assez large pour supporter un sac plein, et la roue d’embossage imprime un motif ligné ou quadrillé. Les courroies fonctionnent à 0 à 15 m/min et la température se règle entre 0 et 300 °C.

La machine mesure 1195 × 500 × 1245 mm, pèse 190 kg et fonctionne en 220 V / 50 Hz, avec un moteur d’entraînement de 120 W et 2 × 400 W de chauffage. Le panneau comprend un arrêt d’urgence, un interrupteur pour le ventilateur et un interrupteur séparé pour le chauffage.

Où la soudeuse en continu verticale AS600F est utilisée

La soudeuse en continu verticale AS600F est utilisée dans les secteurs de l’agroalimentaire, l’agriculture, la chimie, la pharmacie et les biens de consommation. Elle est choisie pour l’emballage d’aliments secs, poudres, graines, granulés, fournitures médicales et pièces industrielles. Les utilisateurs typiques sont des usines, des sous-traitants en conditionnement et des entrepôts de distribution qui ont besoin d’une soudure régulière pour des volumes de production moyens à élevés.

La machine s’intègre dans les lignes de production où les sacs sont remplis puis soudés à la chaîne. Elle convient aux opérations où les sacs doivent rester debout et être soudés rapidement, comme pour l’emballage de riz, farine, engrais, aliments pour animaux, résines ou quincaillerie dans des sacs jusqu’à 5 kg.

Caractéristiques techniques

Soudeuse en continu AS600F en vidéo

▶

Ce que cette machine fait qu’une soudeuse de table ne peut pas

• Sacs lourds. 20 kg sur le plateau et 5 kg par sac : des sacs de granulés, de poudre ou de pièces qu’une soudeuse de table ne peut pas supporter.
• Sacs de 120 à 600 mm. La hauteur de soudure se règle avec une manivelle, donc la même machine ferme une petite pochette ou un sac de 60 cm.
• Une soudure de 13 mm. Large et gaufrée, elle tient quand on soulève un sac plein par le haut.
• Elle fixe la soudure. Après le bloc chauffant, le sac passe dans un bloc de refroidissement, donc la soudure est solide dès la sortie de la machine, pas plusieurs minutes après.
• Travail en continu. Les bandes avancent de 0 à 15 m/min et les sacs s’enchaînent sans arrêt.

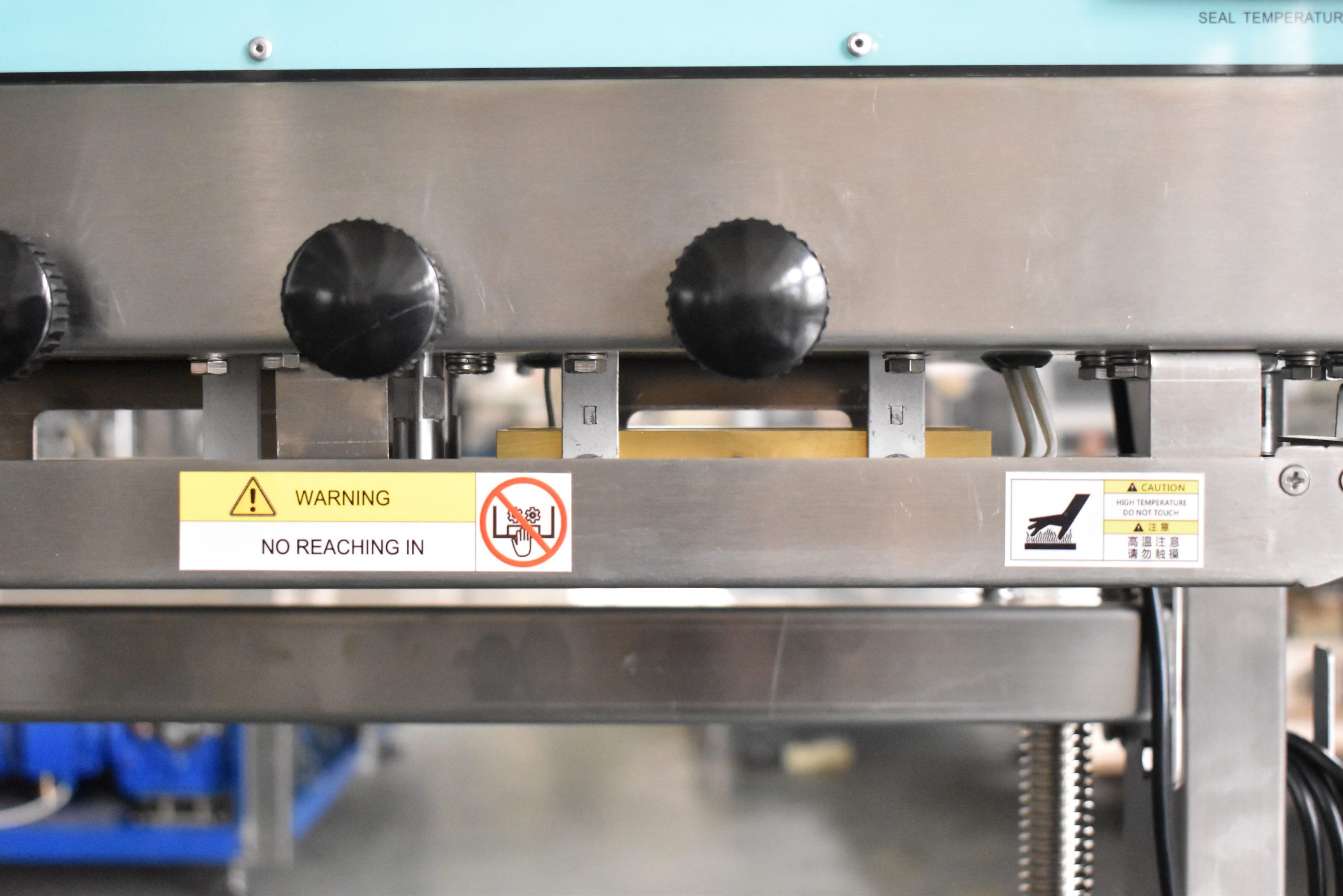

• Conçue pour une salle de conditionnement. Arrêt d’urgence, interrupteurs séparés pour le chauffage et le ventilateur, régulateur 0–300 °C, et plage ambiante de 5 à 30 °C.

Utilisation et flux de travail avec la soudeuse en continu AS600F

L’opérateur place les sacs remplis à la verticale sur le convoyeur, en veillant à ce que l’ouverture soit droite et sans résidus de produit. Le convoyeur guide le sac pendant la soudure sans soutien manuel. L’opérateur contrôle la qualité de la soudure, l’alignement du convoyeur et la position du sac. Pour un résultat optimal, la température et la vitesse de soudure sont adaptées au type et à l’épaisseur du film.

Équipement

• Soudeuse en continu verticale robuste, modèle FRL600A
• Largeur de soudure 13 mm, gaufrée
• Vitesse de soudure 0–15 m/min, réglable
• Température 0–300 °C, réglable
• Charge du convoyeur 20 kg, 5 kg par sac
• Hauteur de soudure réglable 120–600 mm
• Film monocouche 0,04–0,20 mm
• Alimentation CA 220 V / 50 Hz, moteur 120 W, chauffage 400 W × 2
• Arrêt d’urgence, interrupteurs alimentation, chauffage et ventilateur
• Machine 1195 × 500 × 1245 mm, 190 kg
• Température ambiante 5–30 °C
• Garantie 12 mois

Comment un sac est soudé

1. Allumez la soudeuse, activez le chauffage et réglez la température de soudure selon votre film.
2. Réglez la hauteur de la table du convoyeur avec la manivelle, pour que la soudure soit à 10 à 20 mm du bord du sac.
3. Réglez la vitesse de la bande avec le bouton ; une vitesse plus lente chauffe davantage la soudure.
4. Introduisez le sac rempli à la verticale, la bouche entre les deux bandes de soudure.
5. Le sac passe dans le bloc chauffant, la roue de pression, le bloc de refroidissement et la roue de marquage, puis ressort soudé.

Réglages et entretien

• Température. Augmentez-la lentement du bas vers le haut jusqu’à ce que la soudure tienne. Une augmentation trop rapide brûle le film et la bande.
• Vitesse. 0 à 15 m/min. Réglez d’abord la température, puis la vitesse.
• Hauteur de table. Réglée avec la manivelle pour que la soudure soit à 10 à 20 mm du bord du sac. Gardez la bande du convoyeur tendue pendant le réglage.
• Ventilateur. Allumez-le pour les films nécessitant un refroidissement rapide ; il peut rester éteint pour les sacs fins.
• Quotidiennement. Brossez les résidus de film sur la bande de soudure et essuyez la table du convoyeur. Le moteur doit fonctionner sans bruit anormal.
• Mensuel et annuel. Vérifiez chaque mois la bande de soudure et la courroie crantée pour détecter d’éventuels dommages ; remplacez la brosse carbone du moteur une fois par an.

Choisir et préparer la soudeuse en continu verticale AS600F

Avant de choisir la AS600F, vérifiez le type de sac, le matériau du film et le flux de production. La soudeuse convient au film PE, PP ou multicouche dans la plage d’épaisseur indiquée. Les sacs doivent pouvoir tenir debout et respecter les limites de hauteur et de poids. Pour des lignes avec des tailles de sacs variables, la hauteur du convoyeur se règle avec la manivelle.

Les erreurs courantes sont l’utilisation d’une température inadaptée au film, un réglage du convoyeur trop haut ou trop bas pour le sac, ou une surcharge du convoyeur. Pour éviter les arrêts, gardez des bandes de soudure et des balais de moteur de rechange à disposition, et formez les opérateurs à reconnaître les signes d’usure ou de mauvais alignement.

Avant de commander

Le prix est indiqué sur cette page. Une soudeuse en continu se choisit selon le type de sac et la cadence, vérifiez donc ces points avant de commander :

• Poids du sac. 5 kg par sac et 20 kg sur la table. Pour des sacs légers jusqu’à 3 kg, la FS150 est plus compacte et moins chère.
• Hauteur du sac. 120 à 600 mm, réglable avec la manivelle.
• Film. 0,04 à 0,20 mm en une seule couche, PE, PP ou multicouche.
• Marquage. Ce modèle soude et embosse. Pour une date ou un numéro de lot imprimé, la F150PM dispose d’une imprimante jet d’encre.
• Espace et sol. 1195 × 500 × 1245 mm et 190 kg, prévoir aussi de la place pour alimenter et retirer les sacs.
• Alimentation. 220 V AC / 50 Hz sur prise avec terre ; température ambiante de 5 à 30 °C.
