Cercleuse automatique palette horizontale HAMMER pour feuillard PP ou PET 9-15 mm

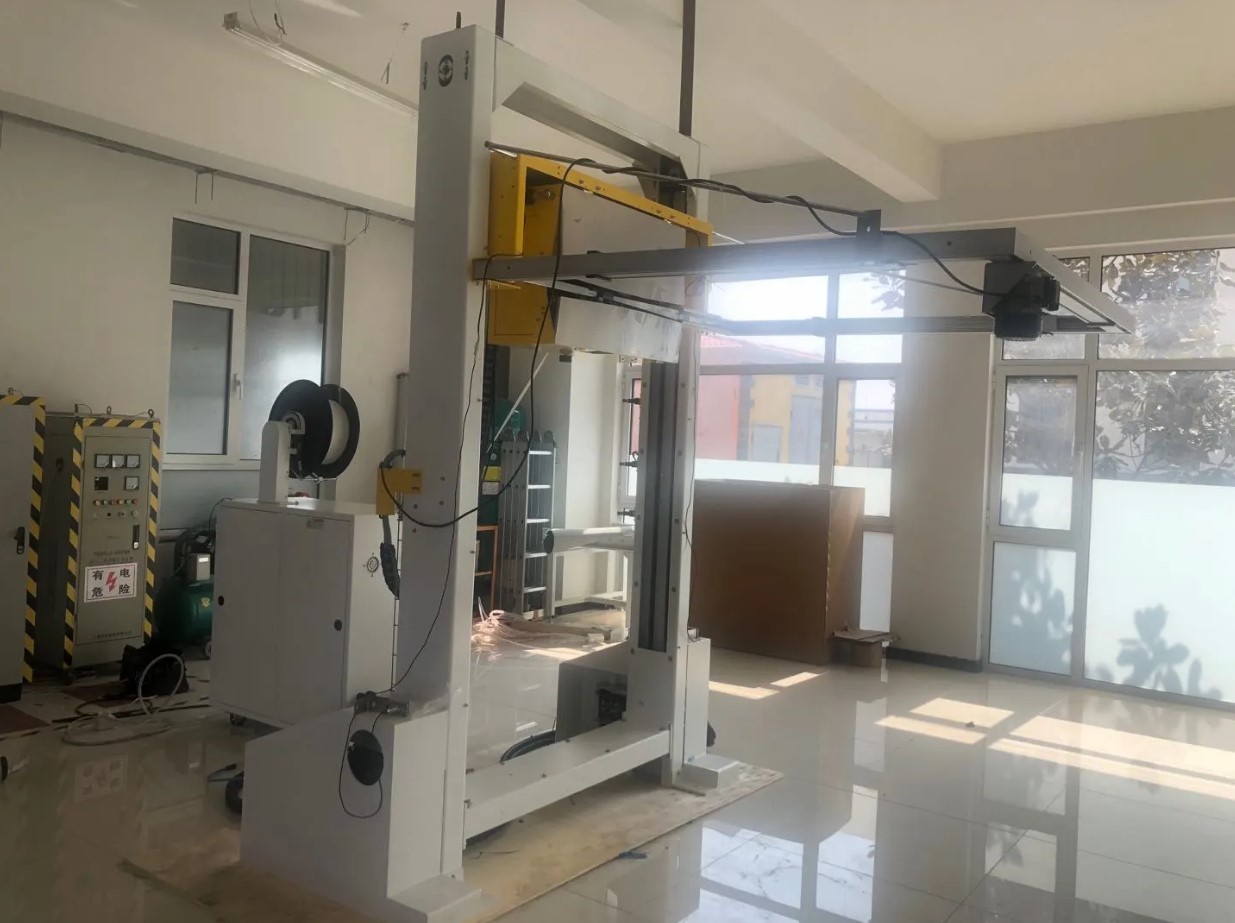

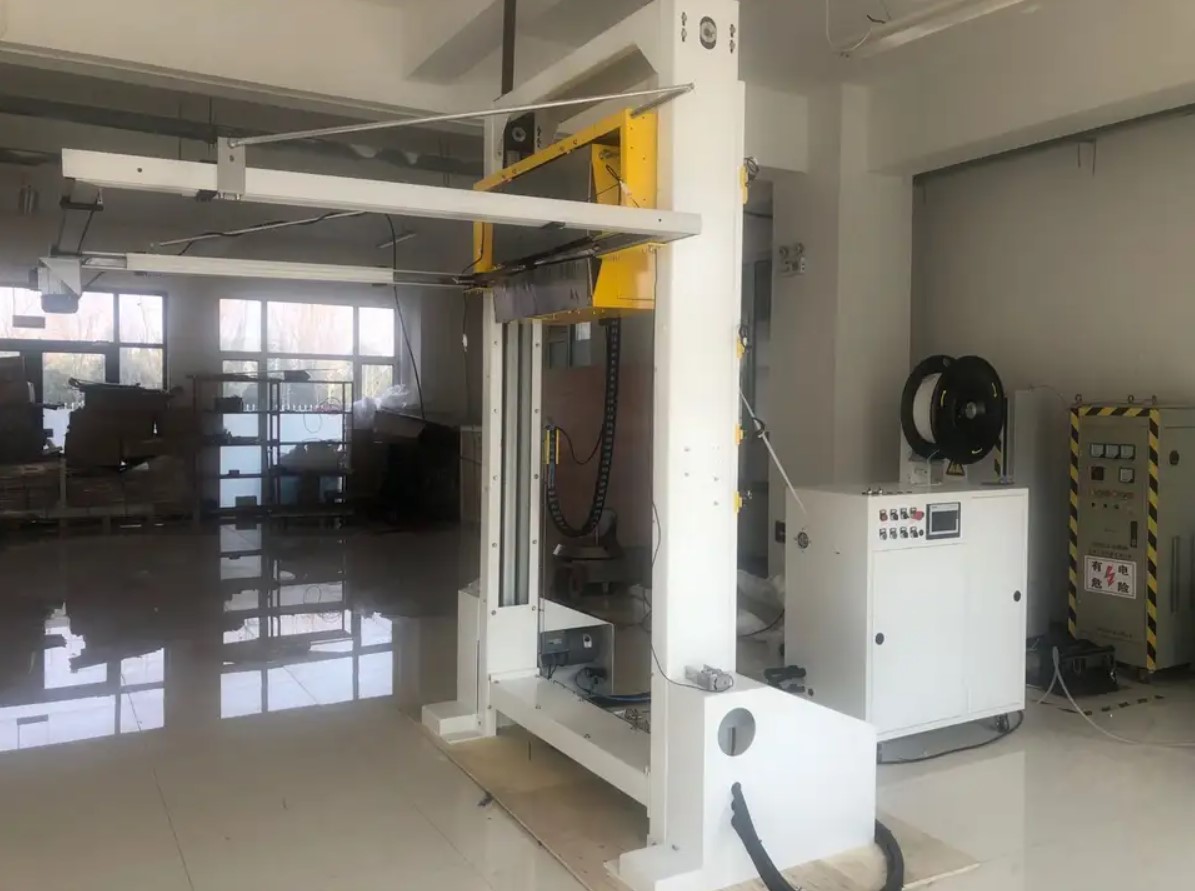

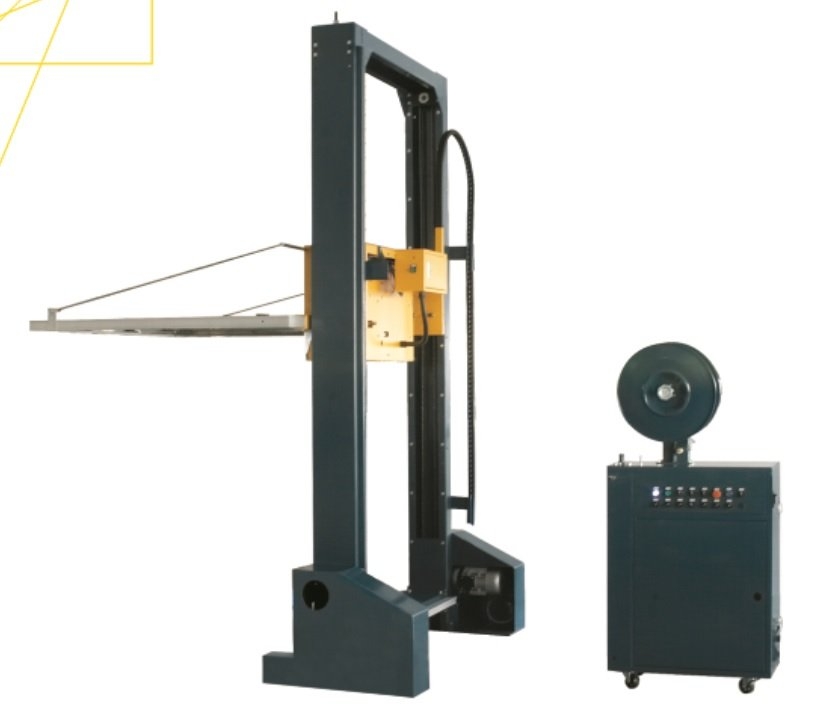

Cercleuse horizontale automatique HAMMER pour charges palettisées hautes

HAMMER est une cercleuse horizontale automatique : elle pose un ou plusieurs feuillards horizontaux autour d’une charge palettisée et soude chaque feuillard latéralement. La charge ne bouge pas. L’arceau horizontal se déplace verticalement le long des montants de la machine et ferme chaque feuillard autour de la pile, de sorte que les charges hautes restent maintenues couche par couche en stockage et en transport.

L’arceau standard mesure 1500 × 1500 mm intérieur et accepte des charges de 500 à 1500 mm de long, 1000 à 1500 mm de large et 800 à 2500 mm de haut ; d’autres dimensions d’arceaux sont disponibles sur demande. Chaque feuillard prend au maximum 15 secondes, la tension de serrage est réglable jusqu’à 90 kg, et la machine utilise du feuillard PP ou PET de 9 à 15 mm de large.

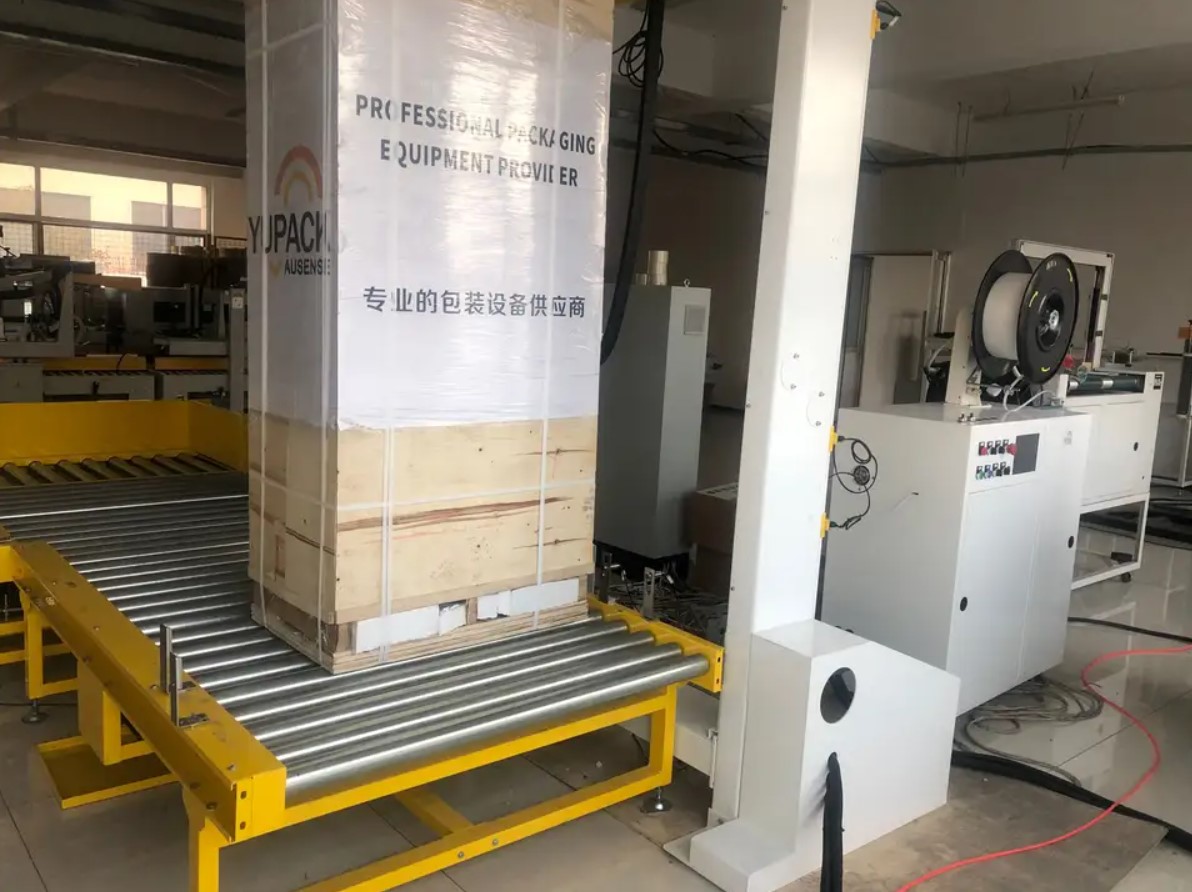

HAMMER est conçue pour les lignes de production et peut être installée au-dessus d’un convoyeur à rouleaux. Un automate Siemens avec écran tactile la pilote en mode manuel, automatique ou continu, et associée à la cercleuse verticale de palettes ARCUS, une ligne permet de cercler les charges à la fois verticalement et horizontalement.

Comme équipement de cerclage de palettes, elle convient aux sites expédiant des charges hautes et empilées. Les applications typiques citées par le fabricant incluent la fibre chimique, le tabac, la pharmacie, l’impression et l’édition, le matériel de réfrigération et de climatisation, l’électroménager et la céramique.

Caractéristiques techniques

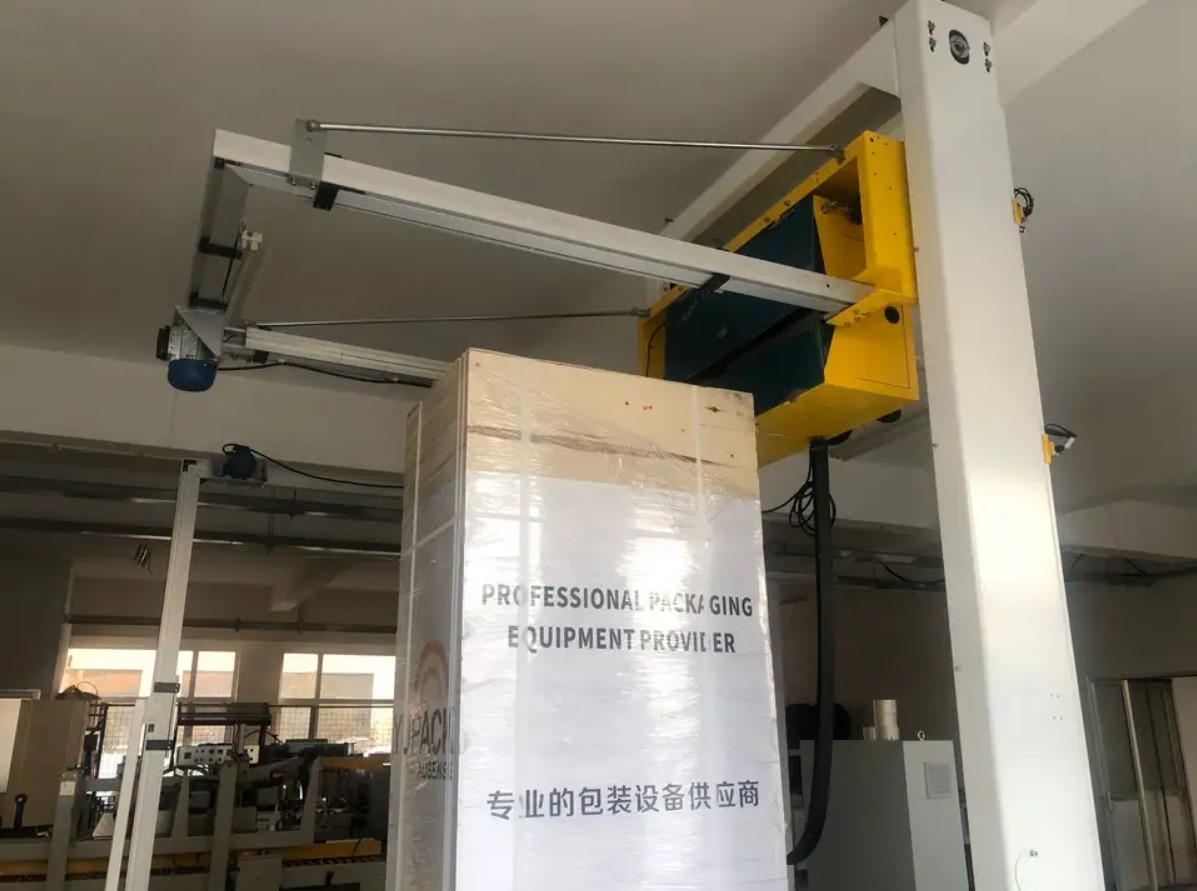

Cercleuse horizontale en fonctionnement

▶

Ce que cet équipement de cerclage de palettes apporte à votre ligne

• La charge reste à sa place. L’arche se déplace verticalement le long des montants, la palette n’est donc ni soulevée, ni tournée, ni déplacée entre les feuillards.
• Un feuillard ou plusieurs. Définissez le nombre de feuillards par charge sur le panneau de commande, ou appliquez un seul feuillard en appuyant sur un bouton.
• Des cycles de cerclage prévisibles. Aucun feuillard ne prend plus de 15 secondes, donc le temps de cerclage par palette est prévisible.
• Soudures constantes. La soudure par chauffe latérale ferme au moins 90 % du recouvrement du feuillard, et la position de la soudure varie de maximum 2 mm.
• Tension adaptée à la charge. Réglable de 0 à 90 kg : douce pour les marchandises fragiles, ferme pour les piles lourdes.
• Votre feuillard, votre format de charge. Fonctionne avec du feuillard PP ou PET de 9 à 15 mm de large, et l’arche peut être construite plus grande ou plus petite que le standard 1500 × 1500 mm.
• Cerclage complet de palettes en une seule ligne. Associée à la cercleuse verticale ARCUS, les charges sont cerclées à la fois par le dessus et sur les côtés.

Commande, soudure et sécurité de la cercleuse de palettes

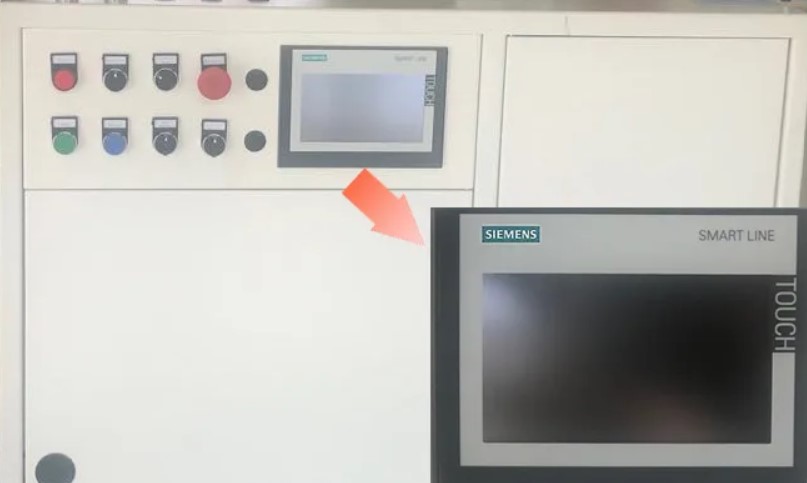

• Automate Siemens PLC avec écran tactile Siemens SMART LINE
• Contacteurs, relais et boutons-poussoirs Schneider ; détecteurs de proximité P+F ou FOTEK
• Modes manuel, automatique et continu, plus un bouton pour un feuillard unique
• Tête de cerclage 105A avec soudure latérale ; le chauffage est prêt environ 30 secondes après la mise en marche, et sa température est réglable
• Capteur de palette et fin de course : l’unité de cerclage avance jusqu’à la charge et commence le cerclage au contact
• Les fins de course haut et bas arrêtent l’arche à chaque extrémité de sa course
• Bouton d’arrêt d’urgence qui arrête la machine à tout moment du cycle
• Arche en alliage d’aluminium, 1500 × 1500 mm intérieur en standard
• Dévidoir pour bobines avec un mandrin de 200–210 mm et un diamètre extérieur de 400–500 mm
• Niveau sonore ne dépassant pas 75 dB(A) ; fonctionne de 0 à 40 °C et jusqu’à 90 % d’humidité

Fonctionnement du cerclage horizontal sur HAMMER

1. Mettez le disjoncteur sous tension : le témoin lumineux s’allume et le chauffage nécessite environ 30 secondes pour atteindre la température.
2. Sélectionnez le nombre de feuillards par charge sur le panneau de commande.
3. Placez la charge au centre de l’arche, par exemple sur un convoyeur à rouleaux.
4. Un capteur détecte la palette, et l’unité de cerclage avance jusqu’à ce que son fin de course touche la charge.
5. L’arceau se déplace successivement à chaque hauteur de feuillard et ferme un feuillard autour de la charge.
6. Pour appliquer un seul feuillard, appuyez sur le bouton de cerclage. Le bouton d’arrêt d’urgence arrête la machine à tout moment.

Cycle de soudure de la cercleuse HAMMER, étape par étape

1. Le feuillard est en position et la machine reçoit le signal de cerclage.
2. Le couteau supérieur droit se soulève et serre l’extrémité du feuillard contre la glissière.
3. Le moteur de retrait du feuillard ramène le feuillard en 0,35 seconde et le serre autour de la charge.
4. Le bras oscillant resserre le feuillard une seconde fois.
5. Le couteau supérieur gauche se soulève et presse la couche inférieure du feuillard.
6. Le chauffe-soudure s’insère entre les deux couches de feuillard, et le couteau supérieur central se soulève, coupe le feuillard et presse fermement les couches ensemble.
7. Les couteaux et le chauffe-soudure reviennent, et la glissière ainsi que la plaque guide en T reculent.
8. Le moteur d’alimentation amène un nouveau feuillard en position contre la plaque guide en T, et le moteur principal s’arrête : la machine est prête pour le feuillard suivant.

Avant de commander une cercleuse horizontale pour palettes

Quelques détails déterminent si la machine convient à votre ligne. Vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons avec vous.

• Largeur du feuillard. Le chemin du feuillard est configuré pour le feuillard que vous utilisez, de 9 à 15 mm de large et de 0,55 à 1,0 mm d’épaisseur ; indiquez donc la largeur et l’épaisseur lors de votre commande.
• Bobines de feuillard. Feuillard PP ou PET sur bobines avec un mandrin de 200–210 mm et un diamètre extérieur de 400–500 mm.
• Dimensions de la charge. Votre plus grande charge doit pouvoir passer dans l’arceau. L’arceau standard de 1500 × 1500 mm accepte des charges jusqu’à 1500 × 1500 mm et de 800 à 2500 mm de haut ; d’autres dimensions d’arceau sont réalisées sur demande.
• Alimentation et air comprimé. Alimentation triphasée 380 V, 50/60 Hz (3 phases, 4 fils avec terre), 3,1 kW, 8 A, et air comprimé à 0,4–0,6 MPa.
• Encombrement et poids. 1930 × 3320 × 2800 mm (L × P × H), 350 kg.
• Livraison et installation. La machine est livrée partiellement démontée dans des caisses en bois. L’arceau est boulonné lors de l’installation, et un chariot élévateur est nécessaire pour déplacer la machine.
• Entretien. Lubrifiez régulièrement les points de graissage indiqués dans le manuel. Si les soudures faiblissent lors de variations importantes de température ambiante, ajustez la température du chauffe-scellé.
