FLEX BOX Formeuse de caisse semi-automatique

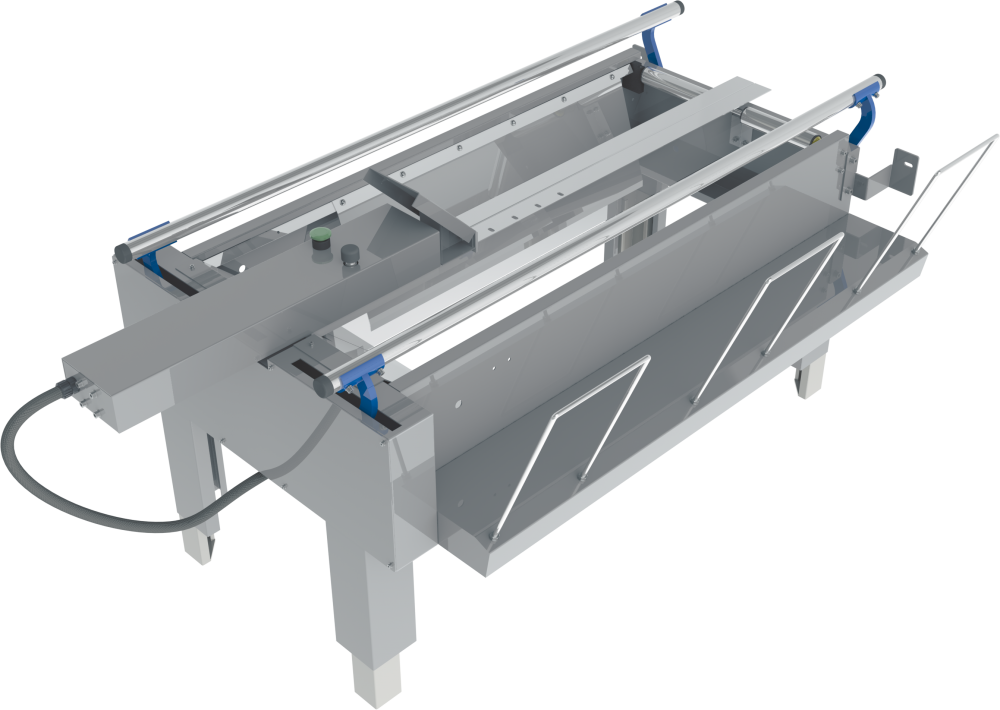

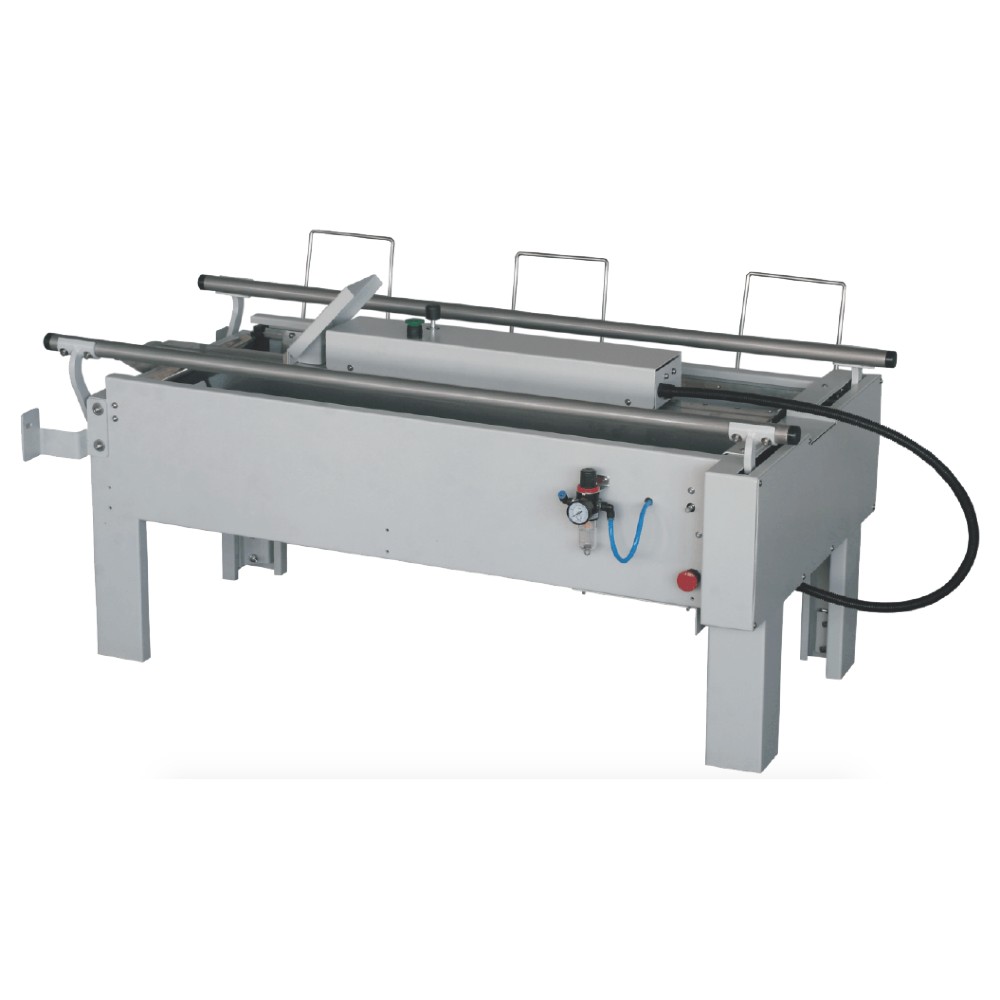

Formeuse de caisses semi-automatique FLEX BOX

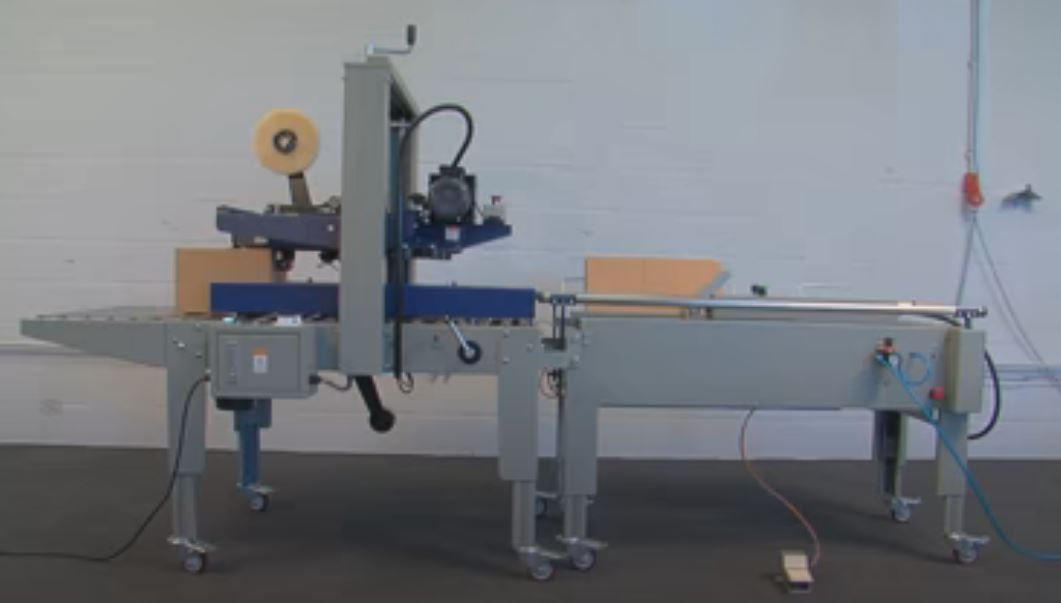

La formeuse de caisses FLEX BOX plie votre boîte ou caisse et accélère le processus de création de la caisse ainsi que la ligne d’emballage. Elle a la capacité de former jusqu’à 7 caisses par minute. La formeuse de caisses FLEX BOX est réglable et peut être utilisée pour différentes tailles de caisses L(200-600)×l(150-480)mm×H(120-500)mm. La formeuse de caisses FLEX BOX plie le rabat inférieur de la caisse. L’opérateur place la boîte sur la machine et plie manuellement le rabat inférieur avant ; le rabat arrière est plié par la plaque de poussée ; le carton appuyant sur la plaque de contact déclenche le pliage des rabats latéraux par les vérins pneumatiques ; le bouton-poussoir ou la pédale pousse le carton rempli vers la fermeuse de caisses. L’opérateur insère les produits et plie les rabats supérieurs de la caisse. Ensuite, le dispositif de poussée envoie la caisse vers une fermeuse de caisses pour fermer le dessus et le dessous de la caisse. Cette machine peut fonctionner avec la fermeuse de caisses FLEX-TAPE. La hauteur de la table de travail est réglable de 700 mm à 800 mm. Les dimensions de la formeuse de caisses FLEX BOX sont de 1500 x 900 x 780 mm (sur le support) / 880 mm (sur roulettes) et son poids est de 130 kg. Elle utilise la pression d’air pour faire avancer la caisse sur la ligne d’emballage.

Caractéristiques de la formeuse de caisses semi-automatique FLEX BOX :

La formeuse de caisses FLEX Box est une machine semi-automatique d’érection de caisses où vous retirez la boîte à plat du magasin intégré et la placez manuellement dans la machine. Après l’installation, elle est pliée et maintenue sur le dessous au moyen de deux plieuses à valves pneumatiques. Ensuite, vous pouvez facilement remplir la boîte sans qu’elle ne bascule. En actionnant un bouton-poussoir ou une pédale, la boîte est poussée pneumatiquement hors de la machine vers une fermeuse de caisses connectée qui scotchera immédiatement la boîte. La machine est largement utilisée dans les secteurs de la fibre chimique, du séchage du tabac, de la pharmacie, de l’édition, de la climatisation, de l’électroménager, de la céramique, des travaux à chaud, etc.

Vidéo de la formeuse de caisses semi-automatique FLEX BOX :

▶

Comment fonctionne la formeuse de caisses semi-automatique FLEX BOX ?

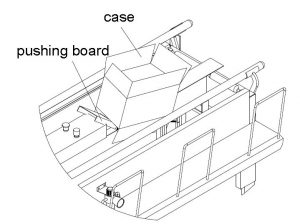

L’opérateur ouvre une caisse vide et plie le rabat avant. Le rabat arrière est plié depuis un angle biseauté de 45° par la plaque de poussée.

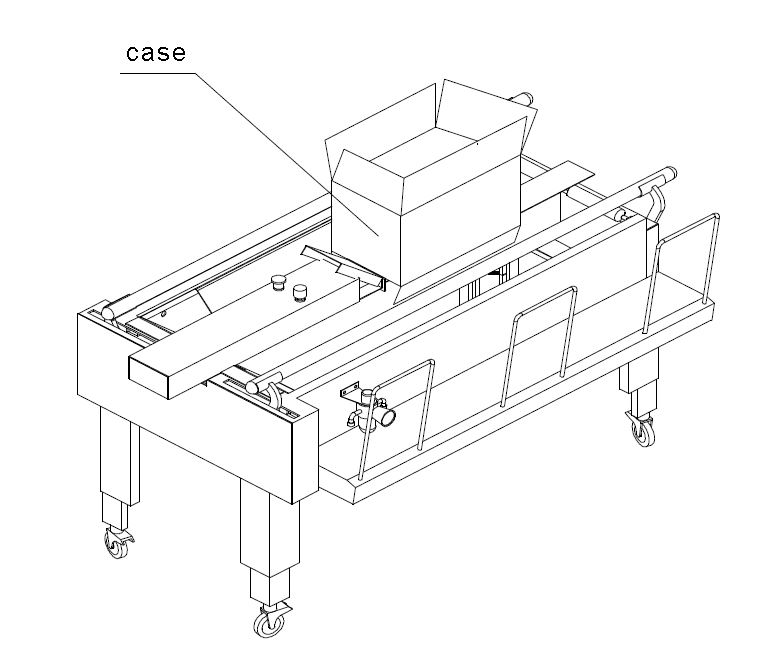

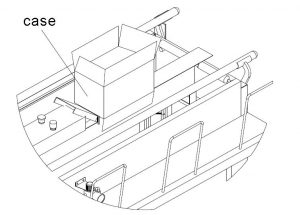

L’opérateur place le fond de la caisse sur le rail de guidage central de la formeuse de caisses.

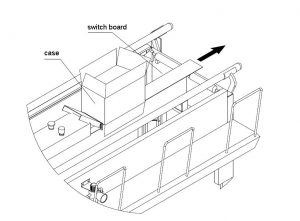

L’opérateur déplace la caisse selon la direction de la flèche jusqu’à ce que les rabats inférieurs droit et gauche touchent la plaque de contact en bas.

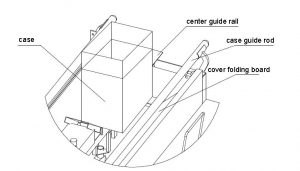

Le vérin inférieur pousse la tige de guidage de la caisse et avance jusqu’au rail de guidage central pour maintenir la caisse. En même temps, deux vérins font pivoter les plaques de pliage des rabats droit et gauche de la position verticale à l’horizontale, ce qui plie les rabats inférieurs droit et gauche. Placez les produits dans la caisse après avoir terminé le pliage.

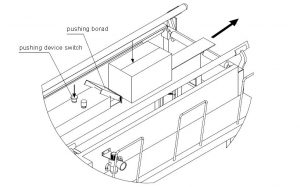

Comme le montre le schéma, l’opérateur plie les rabats supérieurs de la caisse et appuie, puis actionne l’interrupteur du dispositif de poussée (ou la pédale). Le dispositif de poussée entraîné par vérin pousse la caisse pleine de produits dans la fermeuse de caisses pour fermer la caisse.
