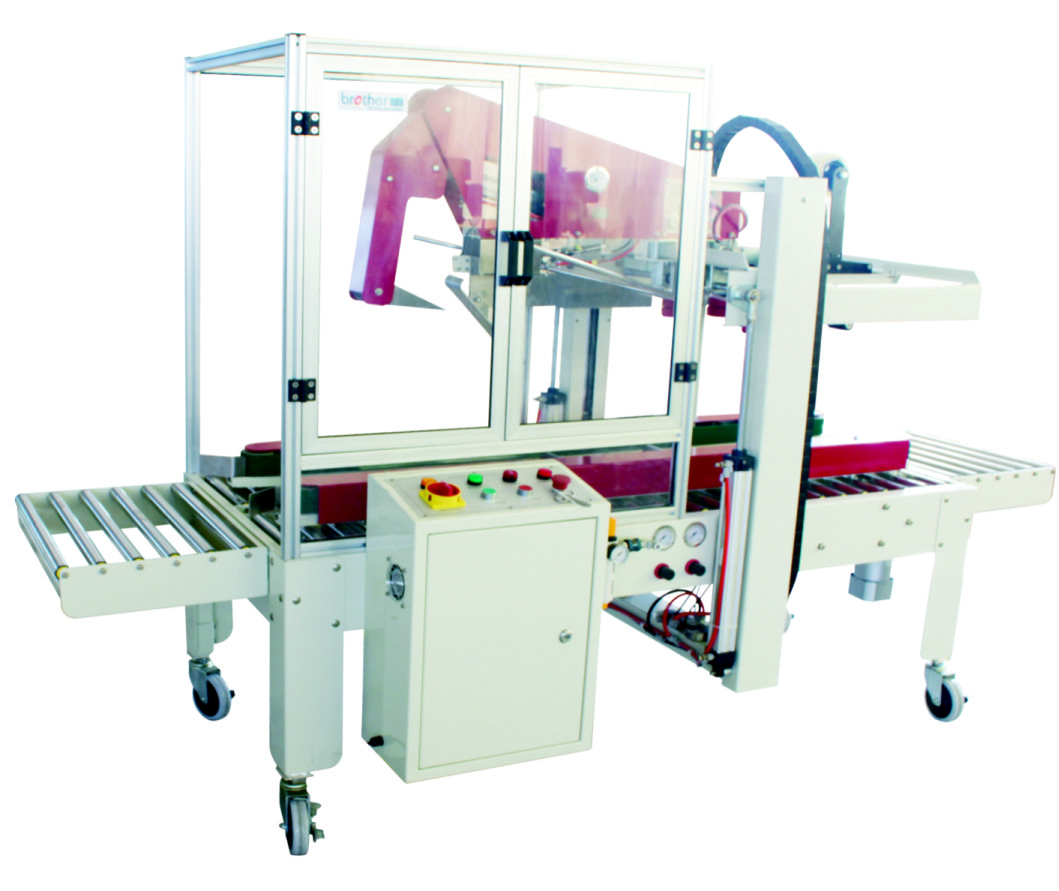

    Scotcheuse automatique de cartons AUTO&FOLD-5050 qui s’ajuste à chaque carton

    Machine de fermeture automatique de cartons AUTO&FOLD-5050 avec plieur de rabats, carter de sécurité et boîtier de commandeAUTO&FOLD-5050 est une scotcheuse automatique de cartons qui se règle automatiquement à chaque carton : des vérins pneumatiques rapprochent les courroies latérales à la largeur du carton et abaissent la tête d’application du ruban à sa hauteur. La machine plie ensuite le rabat avant, le rabat arrière et les deux rabats latéraux, puis applique le ruban sur le dessus et le dessous en un seul passage, tandis que les courroies latérales entraînent le carton à 16 m/min.

    Elle accepte des cartons de L200 × l150 × h150 mm jusqu’à L600 × l500 × h500 mm et utilise du ruban Kraft ou BOPP de 48–60 mm de large. Comme la largeur et la hauteur s’adaptent à chaque carton, des cartons de tailles différentes peuvent se succéder.

    La machine fonctionne en 220 V monophasé, 50–60 Hz et consomme 200 W ; l’ajustement des dimensions et la plieuse de rabats sont alimentés par air comprimé à 6 bar (6 kg/cm²) avec une consommation de 100 Nl/min. Un carter de sécurité avec portes protège la zone de pliage, et le coffret de commande regroupe les boutons de démarrage et d’arrêt, l’arrêt d’urgence et les manomètres.

    Elle ferme le carton en bout de table de conditionnement ou en ligne derrière une formeuse de caisses et un convoyeur. La hauteur de travail est réglable de 600 à 850 mm, ce qui permet de l’adapter aux convoyeurs en amont et en aval.

    Où la scotcheuse automatique AUTO&FOLD-5050 est utilisée

    La scotcheuse automatique AUTO&FOLD-5050 est utilisée dans les centres de distribution, la préparation de commandes e-commerce, le conditionnement à façon, l’électronique, l’alimentaire et les boissons, la pharmacie, l’imprimerie et la logistique. Elle convient aux opérations où les dimensions des cartons changent fréquemment et où une fermeture régulière, sans intervention manuelle, est nécessaire. Les tâches typiques incluent la fermeture de cartons d’expédition après le picking et l’emballage, la fermeture de caisses produits pour le stockage ou l’expédition, et la préparation de commandes de tailles mixtes pour la palettisation ou le transport sur convoyeur.



    Caractéristiques techniques

    Modèle AUTO&FOLD-5050 (Brother FX-AT5050B)
    Type Cercleuse automatique de cartons avec plieuse de rabats et réglage automatique des dimensions
    Vitesse du convoyeur 16 m/min
    Dimensions du carton (L × l × H) min. 200 × 150 × 150 mm, max. 600 × 500 × 500 mm
    Largeur du ruban adhésif 48–60 mm, Kraft ou BOPP
    Têtes d’application du ruban Supérieure et inférieure
    Rabatage des volets Automatique : volets avant, arrière et latéraux
    Réglage des dimensions Largeur et hauteur automatiques, pneumatique
    Hauteur de travail 600–850 mm, réglable
    Alimentation électrique 220 V, 50–60 Hz, 1 phase, 200 W
    Air comprimé 6 bar (6 kg/cm²), 100 Nl/min
    Sécurité Carters de sécurité avec portes, arrêt d’urgence
    Dimensions de la machine (L × l × H) environ 1780 × 1080 × 1400 mm
    Poids de la machine environ 280 kg
    Expédition 1 caisse, 1920 × 1100 × 1750 mm, environ 310 kg
    Garantie 12 mois



    Ce que l’ajustement automatique des dimensions change sur votre ligne d’emballage

    • Pas de réglage entre les formats. La largeur et la hauteur s’ajustent automatiquement à chaque carton, ce qui permet de traiter des formats mixtes sans arrêt pour tourner des volants.
    • Rabats fermés sans intervention manuelle. Le dispositif replie les rabats avant, arrière et latéraux avant que le carton n’atteigne les têtes de pose du ruban adhésif.
    • Haut et bas en un seul passage. Une tête de pose supérieure et une inférieure scellent les deux côtés du carton en même temps.
    • Respecte le carton. La pression des vérins se règle sur les régulateurs, ce qui évite d’écraser les cartons légers.
    • S’intègre à la ligne. Hauteur de travail 600–850 mm et alimentation automatique permettant un fonctionnement derrière une formeuse de caisses ou un convoyeur.
    • Alimentation standard. Monophasé 220 V et 200 W ; le reste fonctionne à l’air comprimé.



    Commandes, pneumatique et sécurité

    • Ajustement automatique de la largeur et de la hauteur par vérins pneumatiques
    • Plieur automatique de rabats : rabat avant, rabat arrière, puis les rabats latéraux
    • Têtes de pose de ruban adhésif supérieure et inférieure avec patte de ruban réglable
    • Courroies d’entraînement latérales, 16 m/min
    • Régulateurs de pression pour le vérin de levage, les courroies latérales et le plieur de rabats
    • Micro-interrupteur qui règle la longueur du carton pour le pliage du rabat arrière
    • Boîtier de commande avec boutons de démarrage et d’arrêt, arrêt d’urgence et manomètres
    • Carénage de sécurité avec portes au-dessus de la zone de pliage
    • Pieds réglables pour une hauteur de travail de 600 à 850 mm ; roulettes
    • Filtre à air avec séparateur d’eau et lubrificateur



    Comment utiliser la fermeuse de cartons AUTO&FOLD-5050

    1. Branchez le courant monophasé 220 V et l’air comprimé à 6 bar ; vidangez l’eau du séparateur et vérifiez le niveau d’huile dans le lubrificateur.
    2. Placez un rouleau de ruban Kraft ou BOPP, de 48 à 60 mm de large, dans la tête supérieure et inférieure, centrez-le et enfilez-le avec la face adhésive vers l’extérieur.
    3. Réglez la pression pour les courroies latérales, le vérin de levage et le plieur de rabat sur les régulateurs.
    4. Ouvrez les tiges de pliage à la largeur de vos cartons, de façon symétrique des deux côtés, et réglez l’interrupteur de longueur selon la longueur du carton.
    5. Appuyez sur ON et introduisez le carton avec les rabats supérieurs ouverts et orientés vers le haut. Les courroies l’entraînent, la machine ferme les rabats dans l’ordre et applique le ruban en haut et en bas.
    6. Retirez le carton fermé à la sortie ; le carton suivant peut avoir une taille différente.



    Tâches de l’opérateur et déroulement du processus avec la scotcheuse automatique AUTO&FOLD-5050

    Pour éviter les blocages ou une fermeture imparfaite, l’opérateur doit s’assurer que les cartons respectent les dimensions spécifiées, ne sont pas surchargés et que les rabats sont correctement formés. Un nettoyage régulier des têtes d’application du ruban et des courroies d’entraînement, ainsi que la vidange du séparateur d’eau, permettent de garantir des performances constantes.

    Réglages, entretien et pannes courantes

    • Pression du vérin. Maintenez-la aussi basse que possible selon la résistance du carton – une pression trop élevée écrase les cartons légers.
    • Longueur du carton. Déplacez le micro-interrupteur le long de la fente dans le châssis pour modifier le moment où le rabat arrière est plié.
    • Ruban trop serré ou trop lâche. Réglez le ressort principal de la tête de ruban ; un ruban épais comme le Kraft nécessite plus de tension.
    • Patte de ruban trop longue ou trop courte. Déplacez le support de lame pour la patte avant et la butée de fin de course pour la patte arrière.
    • Coupe irrégulière ou ruban froissé. Remplacez une lame émoussée ou retournez-la dans le bon sens ; nettoyez le rouleau en caoutchouc et resserrez le support de ruban.
    • Entretien. Coupez l’alimentation électrique et l’air avant toute intervention. Vidangez régulièrement le séparateur d’eau et utilisez uniquement de l’huile pneumatique dans le lubrificateur ; nettoyez les tiges de vérin ; huilez les tiges filetées et la chaîne tous les trois mois ; gardez la lame propre et lubrifiée et la machine sèche. Les courroies se tendent légèrement avec le temps – c’est normal.



    Choisir et préparer l’installation de la scotcheuse automatique AUTO&FOLD-5050

    Avant de choisir la scotcheuse automatique AUTO&FOLD-5050, vérifiez que les dimensions de vos cartons sont compatibles avec la plage spécifiée et que le type et la largeur du ruban adhésif correspondent aux exigences de la machine. Évaluez l’espace disponible au sol et assurez-vous d’avoir accès à une alimentation monophasée 220 V et à de l’air comprimé à 6 bar. La machine doit être installée sur une surface plane avec suffisamment d’espace pour charger les cartons et changer les rouleaux de ruban.

    Les erreurs courantes incluent l’utilisation de cartons avec des rabats endommagés ou irréguliers, l’emploi d’un ruban trop épais ou trop fin par rapport à la tension réglée, ou l’oubli d’ajuster les régulateurs de pression pour les cartons légers. Pour éviter les arrêts, gardez des lames de rechange et des rouleaux de ruban en stock, et planifiez un entretien régulier des systèmes pneumatique et d’entraînement. Si des cartons de tailles très différentes doivent être fermés à la suite, vérifiez que les plus petits et les plus grands passent sans intervention manuelle.

    Avant de commander une fermeuse de cartons avec réglage automatique des dimensions

    Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à vos cartons : vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons ensemble.

    • Dimensions du carton. De L200 × l150 × H150 mm à L600 × l500 × H500 mm. Envoyez-nous les dimensions que vous emballez et nous confirmerons leur compatibilité.
    • Tailles mixtes ou taille unique. AUTO&FOLD-5050 s’adapte automatiquement à chaque carton. Si vous utilisez toujours le même carton, RUBBER effectue le même travail avec un réglage par volant manuel.
    • Cartons. Cartons ondulés secs, propres et non déformés ; les cartons plastifiés ne peuvent pas être fermés avec du ruban adhésif.
    • Ruban adhésif. Ruban Kraft ou BOPP de 48 à 60 mm de large, une largeur et une épaisseur à la fois.
    • Électricité et air comprimé. Une prise monophasée 220 V, 50–60 Hz et de l’air comprimé à 6 bar, 100 Nl/min.
    • Encombrement. La machine mesure environ 1780 × 1080 × 1400 mm et pèse environ 280 kg ; elle est livrée dans une caisse de 1920 × 1100 × 1750 mm, environ 310 kg.

    Informations complémentaires

    Poids 310 kg
    Dimensions 1,92 × 1,1 × 1,75 m
    Paramètre Spécification
    Modèle

    AUTO&FOLD-5050 (Brother FX-AT5050B)

    Type

    Fermeuse de cartons automatique avec plieuse de rabats et réglage automatique des formats

    Vitesse convoyeur

    16 m/min

    Dimensions du carton (L × l × h)

    min. 200 × 150 × 150 mm, max. 600 × 500 × 500 mm

    Largeur de ruban

    48–60 mm, Kraft ou BOPP

    Têtes d’application adhésif

    Supérieure et inférieure

    Pliage des rabats

    Automatique : rabats avant, arrière et latéraux

    Réglage format

    Largeur et hauteur automatiques, pneumatique

    Hauteur de travail

    600–850 mm, réglable

    Alimentation

    220 V, 50–60 Hz, 1 phase, 200 W

    Air comprimé

    6 bar (6 kg/cm²), 100 Nl/min

    Sécurité

    Carters de protection avec portes, arrêt d'urgence

    Dimensions machine (L × l × h)

    env. 1780 × 1080 × 1400 mm

    Poids de la machine

    env. 280 kg

    Expédition

    1 caisse, 1920 × 1100 × 1750 mm, env. 310 kg

    Garantie

    12 mois

    AUTO&FOLD-5050 s’ajuste-t-elle automatiquement à chaque carton ?

    Oui. Des vérins pneumatiques règlent la largeur des bandes latérales et la hauteur de la tête d’application du ruban pour chaque carton, ce qui permet d’enchaîner différentes tailles. Les tiges de pliage et le détecteur de longueur sont réglés une fois pour la plage de cartons utilisée.

    Quels cartons peut-elle fermer ?

    Cartons ondulés de L200 × l150 × H150 mm à L600 × l500 × H500 mm. Ils doivent être secs, propres et non déformés ; les cartons plastifiés ne peuvent pas être fermés avec du ruban adhésif.

    Ferme-t-elle les rabats ?

    Oui : le rabat avant, puis le rabat arrière, puis les deux rabats latéraux, avant que le carton n’atteigne les têtes d’application du ruban.

    Quel ruban utilise-t-elle ?

    Ruban Kraft ou BOPP de 48 à 60 mm de large, sur le dessus et le dessous du carton.

    Quelle est sa vitesse ?

    Les bandes latérales avancent à 16 m/min.

    Quelle alimentation électrique et quel air comprimé sont nécessaires ?

    Monophasé 220 V, 50–60 Hz, 200 W, et air comprimé à 6 bar (6 kg/cm²) avec une consommation de 100 Nl/min.

    Peut-elle fonctionner dans une ligne d’emballage ?

    Oui. La hauteur de travail est réglable de 600 à 850 mm et le carton s’alimente automatiquement, donc elle peut fonctionner derrière une formeuse de caisses ou un convoyeur.

    Quelle est la différence avec RUBBER ?

    Les deux replient les rabats et appliquent l’adhésif en haut et en bas. RUBBER se règle manuellement pour une seule taille de carton ; AUTO&FOLD-5050 ajuste automatiquement la largeur et la hauteur pour chaque carton.

    Quelles sont ses dimensions et son poids ?

    Environ 1780 × 1080 × 1400 mm et 280 kg. Elle est expédiée dans une caisse de 1920 × 1100 × 1750 mm, environ 310 kg.

    Résumé

    • Scotcheuse automatique de cartons avec plieuse de rabats
    • Ajuste automatiquement la largeur et la hauteur à chaque carton
    • Cartons L200 × l150 × h150 à L600 × l500 × h500 mm
    • Ruban 48–60 mm, Kraft ou BOPP, dessus et dessous
    • Courroies d'entraînement latérales, 16 m/min
    • Hauteur de travail 600–850 mm
    • Carters de sécurité, arrêt d'urgence, manomètres
    • 220 V monophasé, 200 W, air comprimé 6 bar
    • Garantie 12 mois
