Scotcheuse automatique RUBBER 48-60mm (ruban Kraft ou BOPP) – 16 m/min – Taille max. carton : L500×H500 mm – Taille min. carton : L120×H120 mm

RUBBER fermeuse de cartons automatique : plie les rabats supérieurs et pose le ruban adhésif en haut et en bas

RUBBER est une fermeuse de cartons automatique qui ferme le dessus du carton automatiquement : un capteur détecte le carton, le plieur de rabats replie le rabat avant, le rabat arrière et les deux rabats latéraux, puis les courroies latérales entraînent le carton à travers les têtes de pose de ruban adhésif supérieure et inférieure, qui appliquent le ruban en haut et en bas en un seul passage. Les courroies fonctionnent à 16 m/min et il n’est pas nécessaire de maintenir les rabats.

Elle accepte des cartons de L120 × H120 mm jusqu’à L500 × H500 mm et utilise du ruban adhésif Kraft ou BOPP de 48–60 mm de large. La largeur et la hauteur se règlent par volants manuels, la machine est donc conçue pour des séries de cartons de même format.

La machine fonctionne en monophasé 220–240 V, 50–60 Hz et consomme 240 W ; le plieur de rabats est pneumatique, il faut donc aussi de l’air comprimé. Un carénage de sécurité transparent avec portes protège la zone de pliage et de pose du ruban, et un arrêt d’urgence est présent sur le châssis.

Utilisez-la seule en bout de table d’emballage, ou intégrez-la dans une ligne après une formeuse de caisses et un convoyeur : le carton entre, est fermé et scellé, puis ressort à l’autre extrémité.

Où la fermeuse de cartons automatique RUBBER s’intègre dans la production

La fermeuse de cartons automatique RUBBER est utilisée dans les secteurs qui conditionnent des produits dans des cartons ondulés réguliers, comme l’alimentaire, les boissons, l’électronique, les articles ménagers, le textile et l’industrie légère. Les tâches typiques incluent la fermeture et la pose de ruban adhésif sur les cartons remplis après le conditionnement manuel ou automatique, avant la palettisation ou le stockage.

Les cartons déformés, sur-remplis ou dont les rabats sont endommagés peuvent ne pas se fermer correctement et provoquer des bourrages ou une mauvaise adhérence du ruban. L’opérateur doit surveiller l’approvisionnement en ruban adhésif.

Caractéristiques techniques

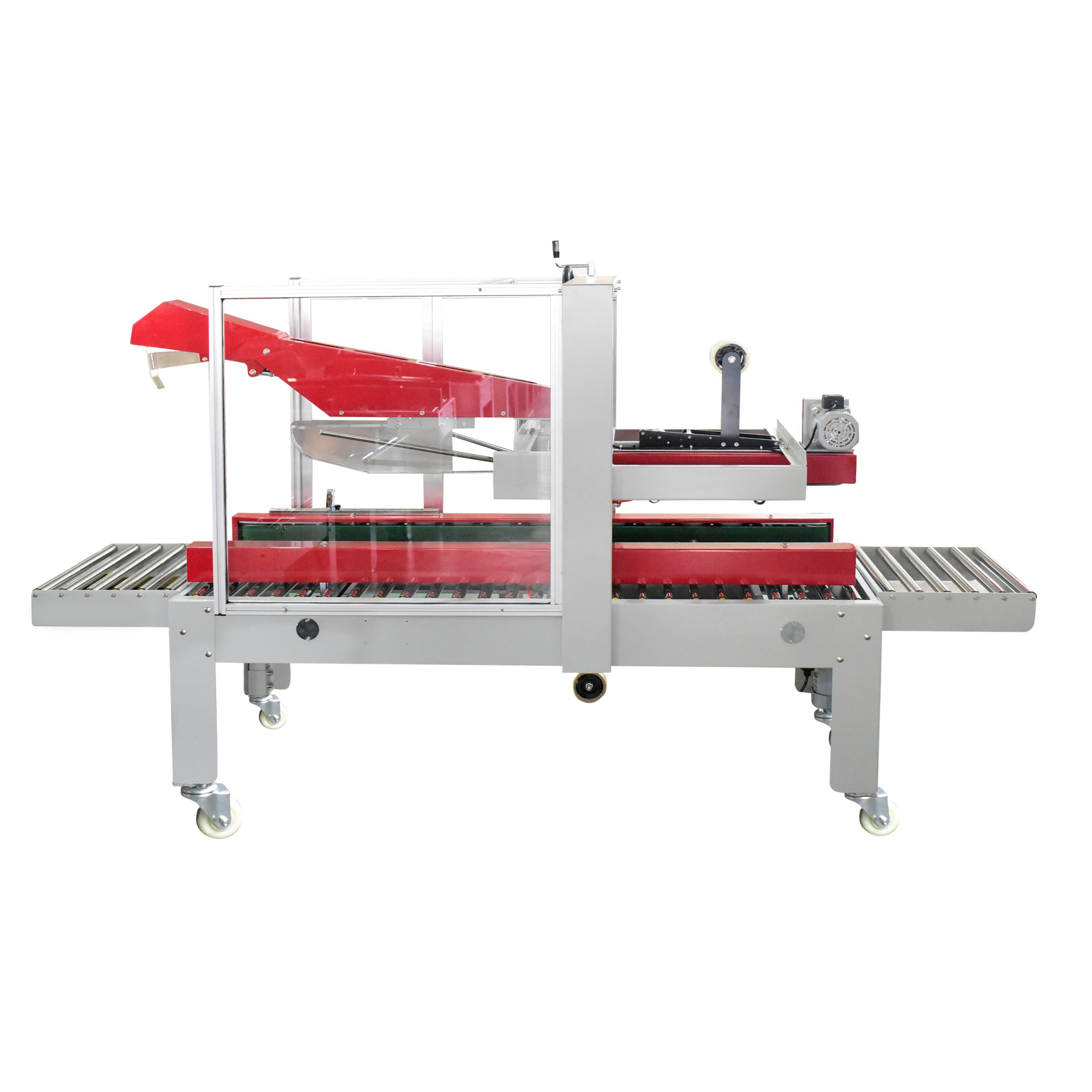

RUBBER fermeuse de cartons en fonctionnement

▶

Ce que le plieur automatique de rabats change sur votre ligne d’emballage

• Rabat fermé sans les mains. Le plieur rabat les rabats avant, arrière et latéraux, donc personne ne doit maintenir le carton fermé pendant la pose du ruban.
• Haut et bas en un seul passage. Deux têtes de pose scellent les deux côtés du carton en même temps.
• Vitesse constante. Les bandes latérales transportent chaque carton à 16 m/min, et la patte de ruban a la même longueur sur chaque carton.
• Large plage de cartons. De L120 × H120 mm à L500 × H500 mm, réglage unique par volants manuels.
• Prête pour une ligne. Le carton s’alimente automatiquement, donc la machine peut fonctionner derrière une formeuse de caisses ou un convoyeur sans opérateur.
• Alimentation ordinaire. Monophasé 220–240 V et 240 W – aucune connexion triphasée nécessaire.

Commandes, entraînement et sécurité

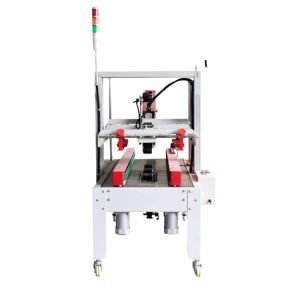

• Plieur automatique des rabats supérieurs : rabat avant, rabat arrière, puis les rabats latéraux

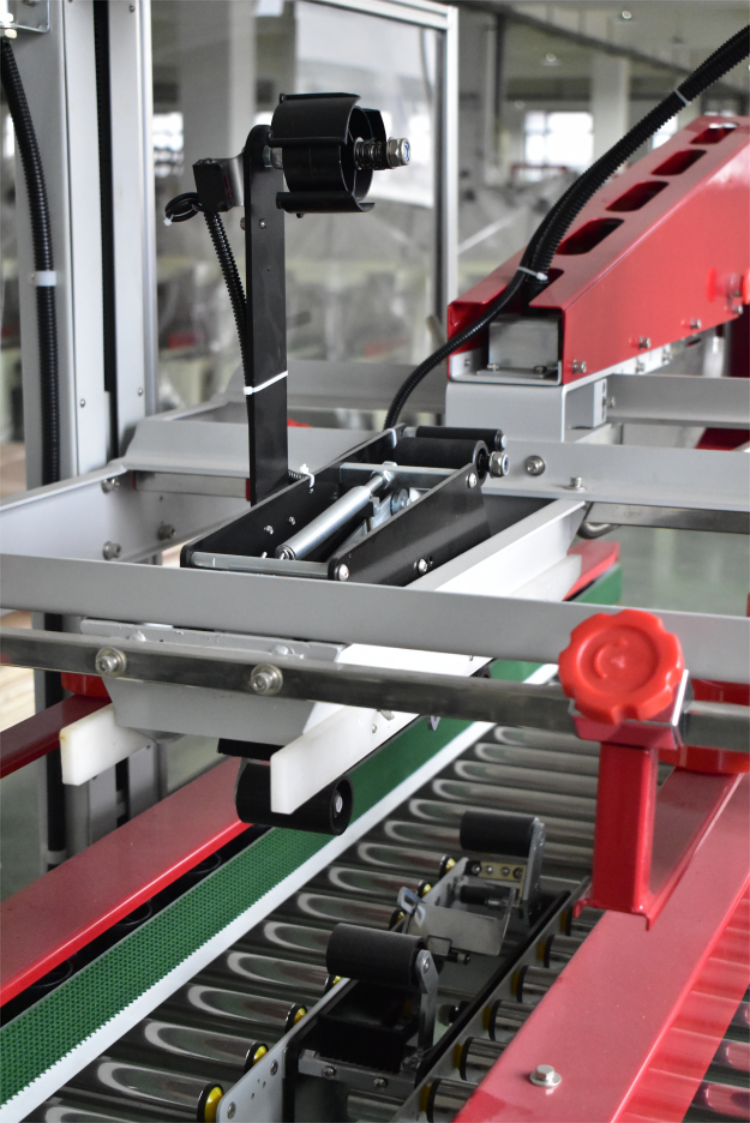

• Têtes d’application de ruban supérieures et inférieures dans des cartouches interchangeables
• Courroies d’entraînement latérales, 16 m/min
• Réglage de la largeur et de la hauteur par volants manuels
• Cellule photoélectrique qui détecte le carton et démarre le plieur
• Vérin pneumatique pour le plieur de rabats, avec filtre à air et régulateur

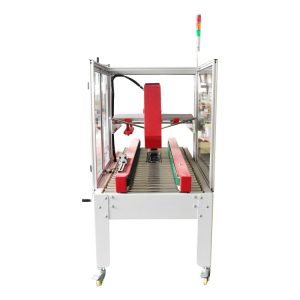

• Carter de sécurité transparent avec portes au-dessus de la zone de pliage et de pose du ruban
• Arrêt d’urgence sur le bâti
• Pieds réglant la hauteur de travail sur une plage de 350 mm ; roulettes pour déplacer la machine
• Longueur du ruban (recouvrement sur les extrémités du carton) réglable de 5 à 50 mm

Comment utiliser la machine à fermer les cartons RUBBER

1. Branchez la machine au courant monophasé 220–240 V et à l’air comprimé ; vidangez l’eau éventuelle du filtre à air.
2. Réglez la largeur des courroies latérales et la hauteur de la tête d’application supérieure à votre carton à l’aide des volants manuels.
3. Placez un rouleau de ruban Kraft ou BOPP, de 48 à 60 mm de large, dans la cartouche supérieure et inférieure et centrez-le.
4. Appuyez sur le bouton MARCHE ; les courroies latérales démarrent.
5. Introduisez le carton avec les rabats supérieurs ouverts et orientés vers le haut. Le capteur déclenche le plieur, les rabats se ferment dans l’ordre et le carton passe dans les têtes d’application du ruban.
6. Retirez le carton fermé à la sortie. Si la taille du carton change, réglez à nouveau la largeur et la hauteur.

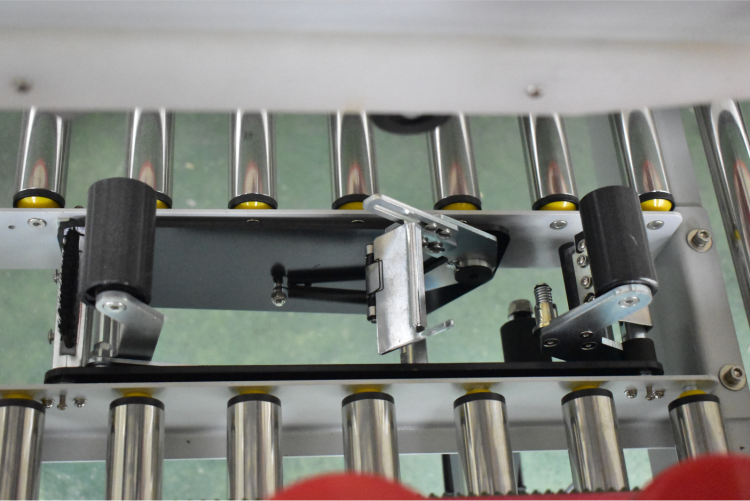

Têtes d’application, entretien et problèmes courants

• Ruban trop serré ou trop lâche. Réglez la tension du ressort de traction sur la tête d’application ; un ruban épais comme le Kraft nécessite plus de tension.
• Coupe irrégulière. La lame est émoussée ou montée à l’envers : retournez-la ou remplacez-la.
• Longueur du ruban trop longue ou trop courte. Déplacez le support de lame pour la patte avant et la butée de fin de course pour la patte arrière.
• Le ruban fait des plis ou dévie sur un côté. Nettoyez le rouleau en caoutchouc, resserrez le porte-rouleau ou son ressort et vérifiez que le ruban est bien appliqué contre le carton.
• Unité pneumatique. Videz régulièrement l’eau du filtre à air et maintenez le lubrificateur rempli d’huile pneumatique ; essuyez la poussière sur la tige du vérin.
• Entretien. Coupez l’alimentation électrique et l’air comprimé avant toute intervention. Huilez les vis de réglage tous les trois mois, gardez la lame propre et lubrifiée, et maintenez la machine au sec. Les bandes latérales se tendent légèrement avec le temps – c’est normal.

Avant de commander une fermeuse de cartons automatique

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à vos cartons : vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions du carton. De L120 × H120 mm à L500 × H500 mm. Envoyez-nous la longueur, la largeur et la hauteur de vos cartons et nous confirmerons leur compatibilité.
• Une taille ou plusieurs. RUBBER se règle manuellement pour chaque format de carton. Si la taille change d’un carton à l’autre, AUTO&FOLD-5050 règle automatiquement la largeur et la hauteur.
• Cartons. Cartons ondulés secs, propres et non déformés ; les cartons pelliculés ne peuvent pas être fermés avec du ruban adhésif.
• Ruban adhésif. Ruban Kraft ou BOPP de 48 à 60 mm de large, une largeur et une épaisseur à la fois.
• Alimentation électrique et air. Une prise monophasée 220–240 V, 50–60 Hz et de l’air comprimé pour le plieur de rabats.
• Encombrement. La machine mesure environ 1780 × 950 × 1400 mm et pèse environ 240 kg ; elle est livrée dans une caisse de 1920 × 1000 × 1640 mm, environ 330 kg.
