Ligne de conditionnement de cartons LINEBOX-03 – 720 boîtes/h

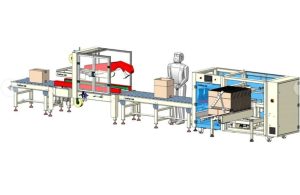

Ligne de conditionnement de cartons LINEBOX-03

La LINEBOX-03 est une ligne de conditionnement de cartons : une découpe de carton plat entre d’un côté et un carton fermé et scotché sort de l’autre. La ligne forme le carton, plie et ferme le fond avec du ruban adhésif, l’achemine vers la zone de remplissage et, une fois rempli, ferme et scotche le dessus.

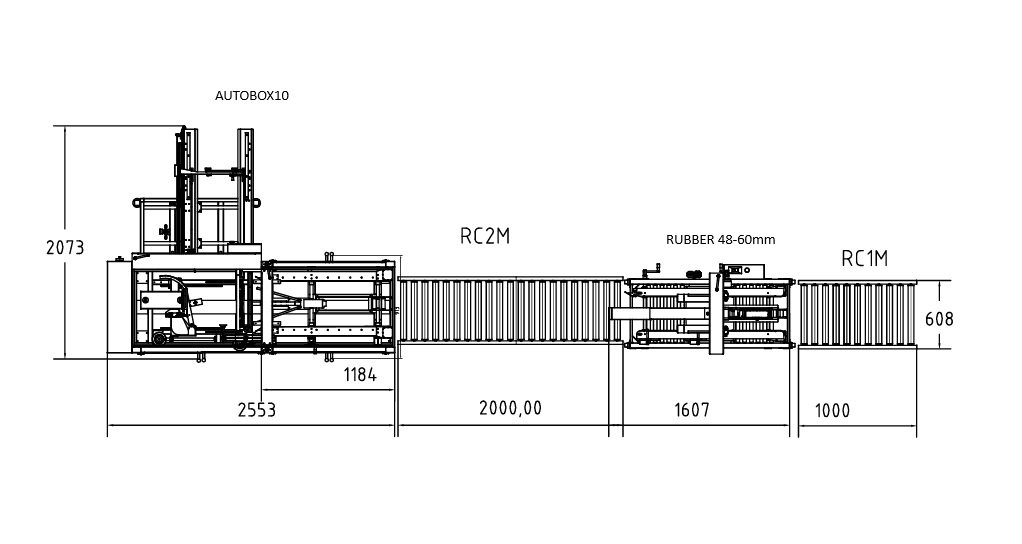

Elle est composée de trois machines qui fonctionnent ensemble : la AUTOBOX10 formeuse de caisses automatique, un convoyeur à rouleaux motorisé RC2M-D avec une section à rouleaux passive RC1M, et la RUBBER fermeuse de cartons automatique pour ruban de 48–60 mm.

La ligne réalise 10 à 15 cartons par minute, jusqu’à 720 cartons par heure, et accepte des cartons de 200 × 200 × 150 mm à 500 × 400 × 350 mm. Le convoyeur fonctionne à 18 m/min et fait 600 mm de large ; l’ensemble mesure environ 6,1 m de long et travaille à une hauteur de 650 mm.

Tout fonctionne sur courant monophasé standard, 220 V / 50 Hz, sous contrôle PLC, et les châssis sont en acier industriel thermolaqué. La ligne est silencieuse pour ce type d’équipement. Moins de 60 dB, elle peut donc être installée dans une salle de conditionnement et pas seulement dans un hall.

Secteurs et applications pour la LINEBOX-03

La ligne de conditionnement de cartons LINEBOX-03 convient à l’emballage continu ou en grand volume de cartons standards dans l’industrie, la logistique, l’e-commerce, l’alimentaire, les boissons, l’électronique, la pharmacie et la gestion d’entrepôt. Elle est utilisée là où des cartons standardisés sont remplis et fermés pour l’expédition, le stockage ou la distribution. Les tâches typiques incluent le suremballage de produits finis, la préparation de commandes et la préparation à l’expédition dans des environnements où rapidité et régularité sont nécessaires.

La ligne traite des cartons en carton ondulé simple ou double cannelure, dans la plage de dimensions spécifiée. Elle est la plus efficace lorsqu’un même format de carton est utilisé en série, mais peut être réglée pour d’autres formats si besoin. Le système est souvent placé après le remplissage ou l’assemblage des produits, et avant la palettisation ou l’étiquetage, dans un processus de conditionnement plus large.

Caractéristiques techniques

Ligne LINEBOX-03 en vidéo

▶

Ce que la ligne apporte à votre emballage

• Une boîte toutes les quatre secondes. Jusqu’à 720 boîtes par heure, toutes identiques : formées, fermées et scotchées sans tenir les rabats.
• Trois machines, une seule ligne. Formeuse de cartons, convoyeur et fermeuse de cartons sont livrées et installées ensemble, donc pas besoin de déplacer les boîtes d’une machine à l’autre.
• Espace pour remplir la boîte. Le convoyeur motorisé et la section passive entre les machines sont l’endroit où les marchandises sont introduites, la ligne attend l’opérateur, pas l’inverse.
• Un seul réglage de format. Cartons de 200 × 200 × 150 mm à 500 × 400 × 350 mm ; la ligne est réglée une fois pour un format et le répète ensuite.
• Une prise ordinaire. 220 V, 50 Hz, monophasé pour toute la ligne, pas besoin de triphasé.
• Assez silencieuse pour travailler à côté. Moins de 60 dB à une hauteur de travail de 650 mm.

Les trois machines de la ligne

• Ligne complète : formeuse de cartons, convoyeur à rouleaux et fermeuse de cartons
• Formeuse automatique AUTOBOX10, 10 à 15 cartons par minute
• Jusqu’à 720 cartons par heure
• Carton de 200 à 500 mm de long, 200 à 400 mm de large, 150 à 350 mm de haut
• Convoyeur à rouleaux motorisé RC2M-D, 18 m/min, 600 mm de large
• Section à rouleaux passive RC1M, 1000 mm de long
• Fermeuse automatique RUBBER pour ruban BOPP ou Kraft de 48 à 60 mm de large
• Commande PLC pour toute la ligne

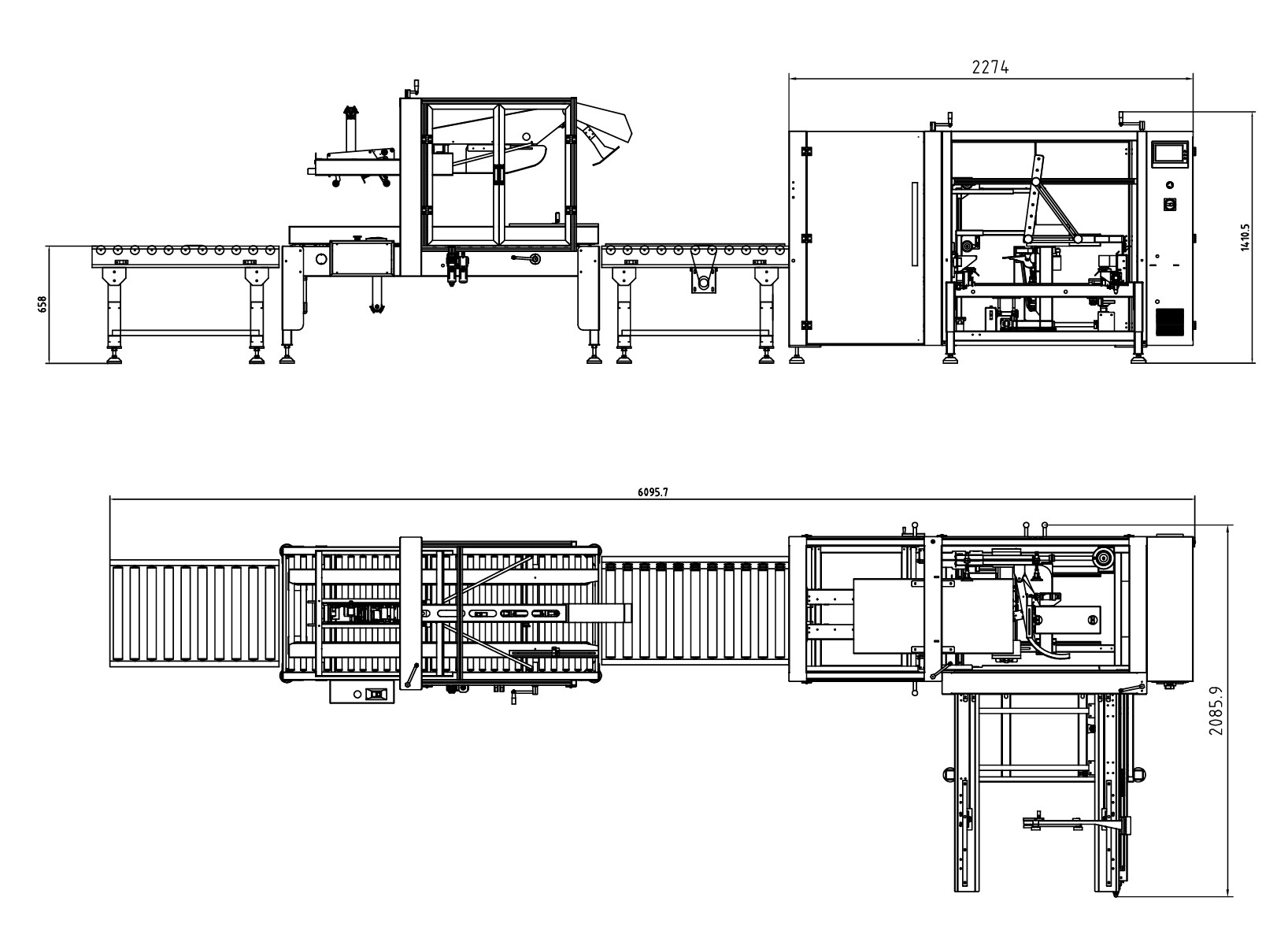

• Longueur totale environ 6,1 m, hauteur de travail 650 mm
• Niveau sonore inférieur à 60 dB
• Châssis en acier industriel thermolaqué
• 220 V, 50 Hz, monophasé

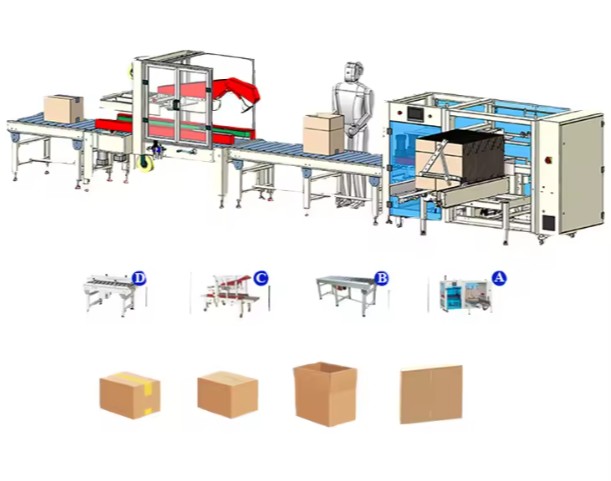

Comment utiliser la ligne de conditionnement LINEBOX-03

1. Placez une pile de découpes de carton à plat dans le magasin de la formeuse et un rouleau d’adhésif dans chaque tête de pose.
2. Réglez la ligne selon la taille de vos cartons : la formeuse, les guides du convoyeur et la fermeuse de cartons.
3. Démarrez la ligne. La formeuse ouvre un carton, replie les rabats inférieurs et les ferme avec du ruban.
4. Le convoyeur amène le carton ouvert à la zone de remplissage, où il est rempli ; la section passive laisse de la place à l’opérateur.
5. Le carton plein passe dans la fermeuse, qui replie les rabats supérieurs et ferme le carton avec du ruban.

Réglages et entretien

• Taille du carton. La ligne se règle pour un carton entre 200 × 200 × 150 mm et 500 × 400 × 350 mm ; changer de format signifie régler la formeuse, les guides et la fermeuse.
• Ruban adhésif. Ruban BOPP ou Kraft, 48 à 60 mm de large, dans les deux têtes de la fermeuse de cartons.
• Vitesse. La formeuse réalise 10 à 15 cartons par minute et le convoyeur fonctionne à 18 m/min ; adaptez le rythme au personnel qui remplit les cartons.
• Carton ondulé. Découpes sèches, propres et non déformées ; un carton humide ou plié est la cause la plus fréquente d’un carton qui ne s’ouvre pas correctement.
• Entretien. Éteignez la ligne avant toute intervention. Gardez les lames de coupe propres et affûtées, les rouleaux sans poussière et le magasin de la formeuse vide de découpes déchirées.

Choisir et installer la ligne de conditionnement LINEBOX-03

Avant de choisir la LINEBOX-03, vérifiez que vos formats de cartons sont compatibles et que vos produits peuvent être conditionnés efficacement dans des boîtes régulières et rectangulaires. Tenez compte de l’espace disponible au sol : mesurez la pièce sur toute la longueur de la ligne, y compris la zone de remplissage. Prévoyez l’accès des deux côtés pour le chargement des découpes, le remplissage des cartons et la maintenance.

Vérifiez que votre processus de conditionnement peut fournir des cartons remplis au rythme de la ligne, ou prévoyez un tampon si les étapes en amont ou en aval sont plus lentes.

Avant de commander une ligne de conditionnement

Le prix est affiché sur cette page. Quelques détails déterminent si cette ligne convient à votre conditionnement : vérifiez-les avant de demander une offre, ou envoyez-les-nous et nous les examinerons avec vous.

• Dimensions des cartons. De 200 × 200 × 150 mm à 500 × 400 × 350 mm. Envoyez-nous les dimensions que vous utilisez et nous confirmerons que la ligne les accepte.
• Cadence. Jusqu’à 720 cartons par heure, 10 à 15 par minute.
• Ruban adhésif. Ruban BOPP ou Kraft de 48 à 60 mm de large.
• Alimentation électrique. 220 V, 50 Hz, monophasé pour toute la ligne.
• Encombrement. Environ 6,1 m de longueur à une hauteur de travail de 650 mm, plus de la place pour l’opérateur à côté du convoyeur.
